申请日2016.05.23
公开(公告)日2016.09.28
IPC分类号C02F1/30; C02F1/58
摘要
本发明提供一种可见光催化污水处理设备，包括处理池、控制器和处理器，处理池的底部设置有称重传感器，处理器由控制器以及储料器，储料器两侧连接有左电子阀门和右电子阀门，控制器的内部设置有印制电路板，印制电路板上焊接有模/数转换器、单片机、储存器、数/模转换器、继电器以及电池;与现有技术相比，本发明具有如下的有益效果：结构简单，占地面积小，能够有效节约厂区占地面积和成本;利用 TiO2催化颗粒作为污水处理的催化剂，出水水质高，可有效去除污水中的甲醛、甲苯、二甲苯、氨、氡以及TVOC，设计巧妙，提高了市场竞争力，达到了结构简单、设计合理的目的。

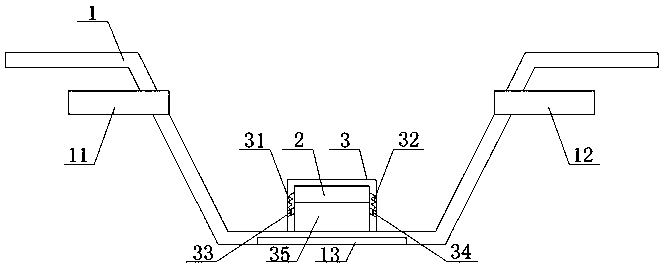

摘要附图
权利要求书
1.一种可见光催化污水处理设备，包括处理池、控制器和处理器，其特征在于：所述处理池的左侧设置有进水管，所述处理池的右侧设置有出水管，所述处理池的底部设置有称重传感器，所述处理器设置在处理池的内部，所述处理器由控制器以及储料器，所述储料器两侧连接有左电子阀门和右电子阀门，所述控制器通过左电性连接线连接左电子阀门，所述控制器通过右电性连接线连接右电子阀门，所述控制器的内部设置有印制电路板，所述印制电路板上焊接有模/数转换器、单片机、储存器、数/模转换器、继电器以及电池;
所述称重传感器的输出端通过电性连接线与模/数转换器的输入端连接，所述单片机的输出端通过电性连接线与数/模转换器的输入端连接，所述数/模转换器的输出端通过电性连接线与继电器的输入端连接，所述继电器的输出端通过电性连接线与电池的输入端连接，所述电池的输出端通过左电性连接线或右电性连接线与左电子阀门的输入端以及右电子阀门的输入端连接。
2.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：设置在处理池底部的称重传感器为一种磁极变形式传感器，所述称重传感器用于检测处理池内部的污水总重量，并将这个污水的重量信息传输至控制器中进一步的计算和处理。
3.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述储料器的内部储存有TiO2催化颗粒，所述储料器内部的TiO2催化颗粒用于污水中的甲醛、甲苯、二甲苯、氨、氡以及TVOC催化反应。
4.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：焊接在印制电路板上的电池与模/数转换器、单片机、储存器以及数/模转换器电性连接，所述电池用于模/数转换器、单片机、储存器以及数/模转换器工作时的供电。
5.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：焊接在印制电路板上的单片机与储存器双向数据连接。
6.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述左电子阀门向下倾斜布置，所述左电子阀门与水平面呈45°角，所述右电子阀门向下倾斜布置，所述右电子阀门与水平面呈45°角。
说明书
一种可见光催化污水处理设备
技术领域
本发明是一种可见光催化污水处理设备，属于废水治理设备领域。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。
工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳定时降雨，大量泥沙流入水中，增加水中的悬浮物。
还有一个重要原因是农药、化肥的使用量日益增多，而使用的农药和化肥只有少量附着或被吸收，其余绝大部分残留在土壤和漂浮在大气中，通过降雨，经过地表径流的冲刷进入地表水和渗入地表水形成污染。
城市污染源是因城市人口集中，城市生活污水、垃圾和废气引起水体污染造成的。城市污染源对水体的污染主要是生活污水，它是人们日常生活中产生的各种污水的混合液，其中包括厨房、洗涤房、浴室和厕所排出的污水。
世界上仅城市地区一年排出的工业和生活废水就多达500立方公里，而每一滴污水将污染数倍乃至数十倍的水体。
在生活污水、食品加工和造纸等工业废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。
这些物质以悬浮或溶解状态存在于污水中，可通过微生物的生物化学作用而分解。在其分解过程中需要消耗氧气，因而被称为耗氧污染物。这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质进一步恶化。
发明内容
针对现有技术存在的不足，本发明目的是提供一种可见光催化污水处理设备，以解决上述背景技术中提出的问题,本发明使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种可见光催化污水处理设备，包括处理池、控制器和处理器，所述处理池的左侧设置有进水管，所述处理池的右侧设置有出水管，所述处理池的底部设置有称重传感器，所述处理器设置在处理池的内部，所述处理器由控制器以及储料器，所述储料器两侧连接有左电子阀门和右电子阀门，所述控制器通过左电性连接线连接左电子阀门，所述控制器通过右电性连接线连接右电子阀门，所述控制器的内部设置有印制电路板，所述印制电路板上焊接有模/数转换器、单片机、储存器、数/模转换器、继电器以及电池;所述称重传感器的输出端通过电性连接线与模/数转换器的输入端连接，所述单片机的输出端通过电性连接线与数/模转换器的输入端连接，所述数/模转换器的输出端通过电性连接线与继电器的输入端连接，所述继电器的输出端通过电性连接线与电池的输入端连接，所述电池的输出端通过左电性连接线或右电性连接线与左电子阀门的输入端以及右电子阀门的输入端连接。
进一步地，设置在处理池底部的称重传感器为一种磁极变形式传感器，所述称重传感器用于检测处理池内部的污水总重量，并将这个污水的重量信息传输至控制器中进一步的计算和处理。
进一步地，所述储料器的内部储存有TiO2催化颗粒，所述储料器内部的TiO2催化颗粒用于污水中的甲醛、甲苯、二甲苯、氨、氡以及TVOC催化反应。
进一步地，焊接在印制电路板上的电池与模/数转换器、单片机、储存器以及数/模转换器电性连接，所述电池用于模/数转换器、单片机、储存器以及数/模转换器工作时的供电。
进一步地，焊接在印制电路板上的单片机与储存器双向数据连接。
进一步地，所述左电子阀门向下倾斜布置，所述左电子阀门与水平面呈45°角，所述右电子阀门向下倾斜布置，所述右电子阀门与水平面呈45°角。
本发明的有益效果：本发明的一种可见光催化污水处理设备，结构简单，占地面积小，能够有效节约厂区占地面积和成本 ;利用 TiO2催化颗粒作为污水处理的催化剂，出水水质高，可有效去除污水中的甲醛、甲苯、二甲苯、氨、氡以及TVOC，设计巧妙，提高了市场竞争力，达到了结构简单、设计合理的目的。
