申请日2016.04.08
公开(公告)日2016.09.14
IPC分类号C02F11/12
摘要

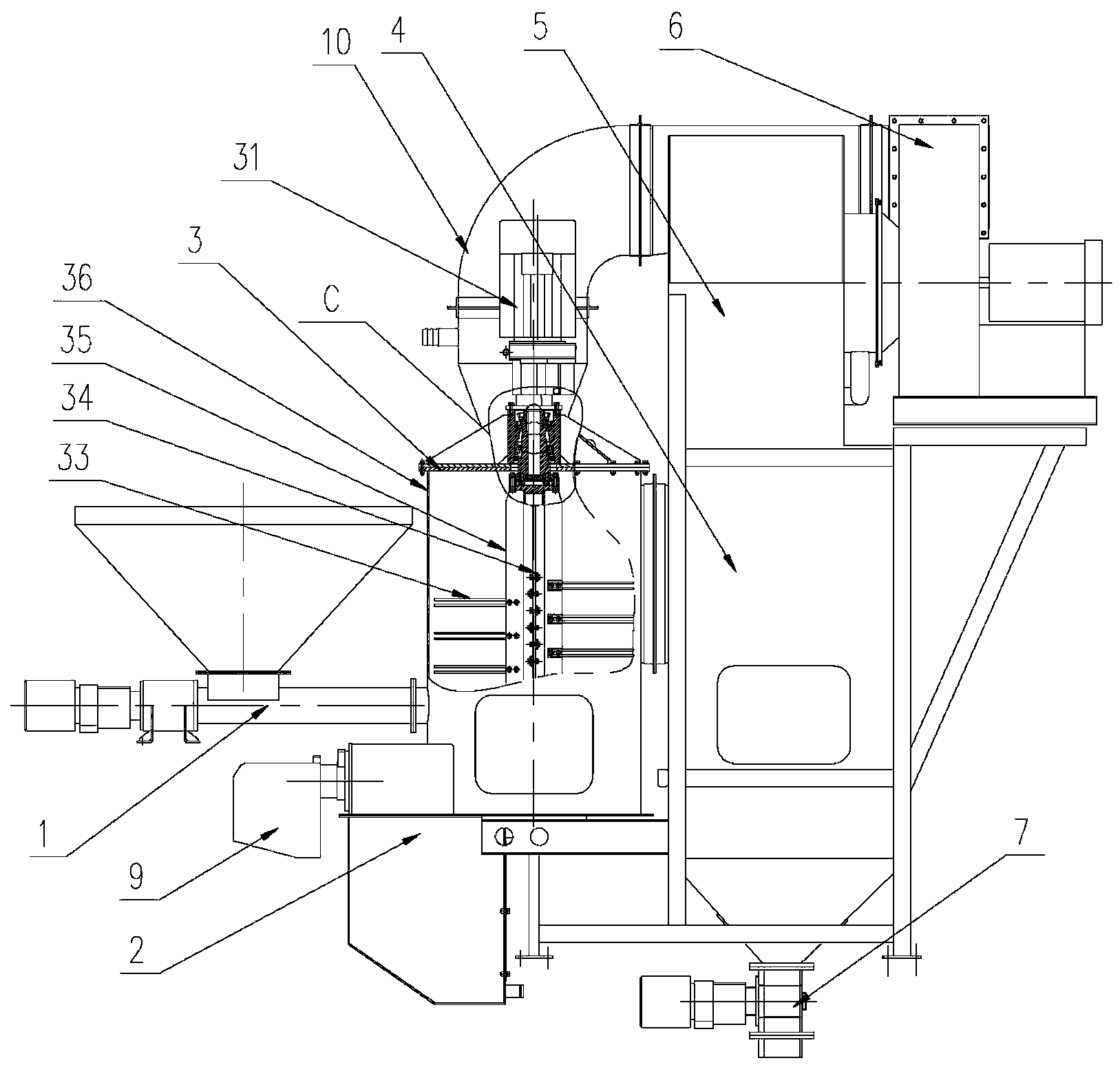

本实用新型涉及一种车载式污泥干燥装置,包括螺旋进料器、热交换器、燃烧器、搅拌机、料箱、卸料器，其中，螺旋进料器的出料口与搅拌机的进料口相通，搅拌机的出料口与料箱侧面连通，搅拌机底侧分别设有热交换器和燃烧器，且燃烧器位于热交换器的上方位，料箱的底部设有卸料器。本实用新型不仅可以使污泥得到最大程度的减量化处理，降低运输成本，而且还可以使污泥经过充分干燥后，废物再利用，充分体现了节能减排的环保理念。
权利要求书
1.一种车载式污泥干燥装置,其特征在于，包括螺旋进料器、热交换器、燃烧器、搅拌机、料箱及卸料器，其中，螺旋进料器的出料口与搅拌机的进料口相通，搅拌机的出料口与料箱侧面连通，搅拌机底侧分别设有热交换器和燃烧器，且燃烧器位于热交换器的上方位，料箱的底部设有卸料器。
2.如权利要求1所述的一种车载式污泥干燥装置,其特征在于，所述的搅拌机包括搅拌筒，设置在搅拌筒内的搅拌轴及设置在搅拌轴上的多个搅拌齿，所述的搅拌筒上设置所述的进料口和出料口，该出料口与所述搅拌筒圆周方向相切，搅拌筒的进料口下方设有进风口，该进风口处设有弧形导流板，导流板的方向与搅拌轴旋转方向一致。
3.如权利要求2所述的一种车载式污泥干燥装置,其特征在于，所述搅拌筒的出料口处设有弧形导流板，该导流板的凹弧朝下。
4.如权利要求2或3所述的一种车载式污泥干燥装置,其特征在于，所述搅拌筒顶部中心位置设有动力装置，该动力装置通过联轴器与搅拌轴连接。
5.如权利要求4所述的一种车载式污泥干燥装置,其特征在于，所述搅拌轴顶部固定一具有凸台的圆形法兰盘，所述联轴器为圆盘形，其上侧面具有凸台，该联轴器的凸台与所述动力装置的传动轴适配，并于联轴器的圆形凹槽内将联轴器与传动装置的传动轴锁接，该联轴器下侧面具有一圆形凹槽，该圆形凹槽与搅拌轴的凸台适配后，通过螺栓将联轴器与法兰盘固定连接。
6.如权利要求5所述的一种车载式污泥干燥装置,其特征在于，所述传动轴为中空的台阶轴，该台阶轴的下部具有圆形凹槽与联轴器的凸台适配，该传动轴下部有较大的圆锥滚子轴承，该圆锥滚子轴承下面有Y形油封;该传动轴上部有较小的圆锥滚子轴承，该较小的圆锥滚子轴承顶面通过垫圈及圆螺母进行锁紧，该较大轴承与较小轴承采用背对背排列;该传动轴中心孔的上部与减速电机的轴传动连接。
7.如权利要求1所述的一种车载式污泥干燥装置,其特征在于，还包括旋风除尘器、风机及排风管,料箱的顶部设有旋风除尘器，旋风除尘器的出风口与风机的进风口相连，风机的出风口与排风管相连。
8.如权利要求7所述的一种车载式污泥干燥装置,其特征在于，所述排风管上设有水洗除尘器，该水洗除尘器在两侧分别设置有小孔的喷淋管，小孔方向与气流方向垂直。
9.如权利要求7所述的一种车载式污泥干燥装置,其特征在于，该旋风除尘器的出风口与风机进风口间采用U形中空橡胶密封条密封。
10.如权利要求1所述的一种车载式污泥干燥装置,其特征在于，所述热交换器的进水口、出水口分别与底盘发动机的出水口、进水口相连。
说明书
一种车载式污泥干燥装置
技术领域
本实用新型涉及污泥干燥处理领域，特别涉及一种下水道、化粪池污泥干燥装置。
背景技术
近20年来，随着我国城市建设的高速发展，城市下水道的长度也在迅速增长，但是市政管理还存在重建设、轻维护，尤其是在管道维护、保养技术等方面存在欠缺。近10年来，我国城市下水道、化粪池的吸污和疏通机械得到了迅猛发展。
我国目前市场上用于下水道和化粪池疏通、清洗、吸污的市政环卫专用车辆，主要有三类：吸污车、疏通清洗车、联合疏通(吸污、疏通)车。因车载设备受到外形尺寸和重量的限制，污水箱和清水箱容积有限，因此清洗或吸污时间只有10分钟左右，如果一次作业没有完成下水道的清洗或吸污作业，必须先返场将污水箱的污水卸掉或将清水箱加满清水再次进行作业;其次，污水箱内污水由于没有进行泥水分离，污水无法实现减量化，因此，车辆运输成本高，污水处理厂处理负荷加大，车辆在运输过程中还存在因密封不严产生二次污染现象。现有产品普遍存在作业时间短、功能单一、作业效率低、运行成本高、二次污染等缺点。
针对以上问题，中国实用新型专利CN201410242474揭露的“联合吸污车超声波泥水分离综合处理装置”，该实用新型通过超声波预处理装置能够充分对污水中的污泥与水分离，然后分别进行排水和排出污泥。
另有实用新型专利CN201120437957.4揭露的“真空吸污车泥水分离装置”及实用新型专利CN201520071930.6所揭露的“下水道清污车泥水分离装置”均只是针对现有技术在泥水分离上加以创新和改进，但是在对于分离后的污泥如何进行减量处理并有效利用上仍然存在较大的改进空间。
实用新型内容
本实用新型的目的在于提供一种车载式污泥干燥装置，可对现有技术中疏浚车在对污水进行泥水分离后的污泥进行进一步干燥，使污泥得到最大程度的减量化处理。
为了达到上述目的，本实用新型采用这样的技术方案为：
一种车载式污泥干燥装置,其特征在于，包括螺旋进料器、热交换器、燃烧器、搅拌机、料箱及卸料器，其中，螺旋进料器的出料口与搅拌机的进料口相通，搅拌机的出料口与料箱侧面连通，搅拌机底侧分别设有热交换器和燃烧器，且燃烧器位于热交换器的上方位，料箱的底部设有卸料器。
优选地，所述的搅拌机包括搅拌筒，设置在搅拌筒内的搅拌轴及设置在搅拌轴上的多个搅拌齿，所述的搅拌筒上设置所述的进料口和出料口，该出料口与所述搅拌筒圆周方向相切，搅拌筒的进料口下方设有进风口，该进风口处设有弧形导流板，导流板的方向与搅拌轴旋转方向一致。
优选地，所述搅拌筒的出料口处设有弧形导流板，该导流板的凹弧朝下。
优选地，所述搅拌筒顶部中心位置设有动力装置，该动力装置通过联轴器与搅拌轴连接。
优选地，所述搅拌轴顶部固定一具有凸台的圆形法兰盘，所述联轴器为圆盘形，其上侧面具有凸台，该联轴器的凸台与所述动力装置的传动轴适配，并于联轴器的圆形凹槽内将联轴器与传动装置的传动轴锁接，该联轴器下侧面具有一圆形凹槽，该圆形凹槽与搅拌轴的凸台适配后，通过螺栓将联轴器与法兰盘固定连接。
优选地，所述传动轴为中空的台阶轴，该台阶轴的下部具有圆形凹槽与联轴器的凸台适配，该传动轴下部有较大的圆锥滚子轴承，该圆锥滚子轴承下面有Y形油封;该传动轴上部有较小的圆锥滚子轴承，该较小的圆锥滚子轴承顶面通过垫圈及圆螺母进行锁紧，该较大轴承与较小轴承采用背对背排列;该传动轴中心孔的上部与减速电机的轴传动连接。
优选地，还包括旋风除尘器、风机及排风管,料箱的顶部设有旋风除尘器，旋风除尘器的出风口与风机的进风口相连，风机的出风口与排风管相连。
优选地，所述排风管上设有水洗除尘器，该水洗除尘器在两侧分别设置有小孔的喷淋管，小孔方向与气流方向垂直。
优选地，所述旋风除尘器的出风口与风机进风口间采用U形中空橡胶密封条密封。
优选地，所述热交换器的进水口、出水口分别与底盘发动机的出水口、进水口相连。
本技术方案与背景技术相比，具有如下优点：
1.污物减量化，降低运输成本：泥水分离后，分离的污泥浓缩脱水并干燥，使污水减量98%以上;
2.废物再利用：经泥水分离的污泥含水量较大，无法再利用，脱水后污泥进行干燥后的物料可作农作物的有机肥使用，也可用于焚烧发电。
