申请号CN201610263967.8
申请日2016.04.25
公开(公告)号CN105749592A
公开(公告)日2016.07.13
IPC分类号B01D21/24
摘要
本发明公开了一种污水处理池之间的连通结构，其处理内浇筑有隔墙，隔墙分隔处理池成沉降池或反应池，隔墙的高度小于沉降池或反应池的深度，隔墙的上方处理池内浇筑有走道，走道下端面上固定有竖直的挡板，挡板位于沉降池内，挡板和隔墙之间从下至上依次固定有粗滤层和细滤层，所述隔墙上端的侧壁上抵靠有闸门，闸门上固定有若干竖直的连接杆，连接杆的顶端固定有螺套，螺套螺接在竖直的丝杠上，丝杠的下端铰接在轴承座上，丝杠的上端和电机的转轴固定连接在一起，电机固定在电机支架上，电机支架和轴承座固定在走道上。本发明整改了沉降池和反应池之间互通的结构，同时增设过滤层，能避免沉降池内沉降的泥沙等杂物随水流进入反应池。
权利要求书

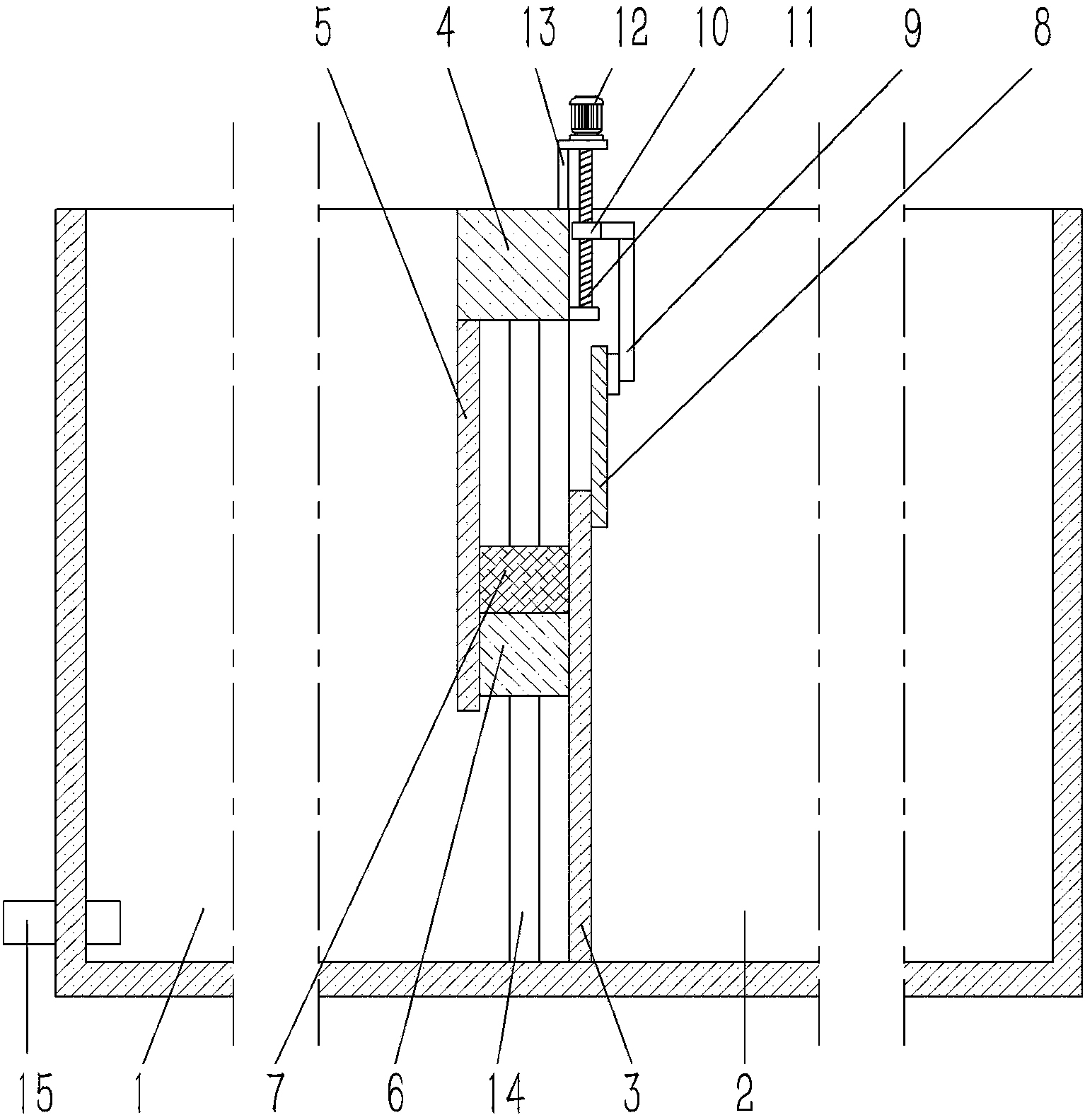

1.一种污水处理池之间的连通结构，包括处理池，处理内浇筑有隔墙(3)，隔墙(3)分隔处理池成沉降池(1)或反应池(2)，隔墙(3)的高度小于沉降池(1)或反应池(2)的深度，其特征在于：隔墙(3)的上方处理池内浇筑有走道(4)，走道(4)下端面上固定有竖直的挡板(5)，挡板(5)位于沉降池(1)内，挡板(5)和隔墙(3)之间从下至上依次固定有粗滤层(6)和细滤层(7)，所述隔墙(3)上端的侧壁上抵靠有闸门(8)，闸门(8)上固定有若干竖直的连接杆(9)，连接杆(9)的顶端固定有螺套(10)，螺套(10)螺接在竖直的丝杠(11)上，丝杠(11)的下端铰接在轴承座上，丝杠(11)的上端和电机(12)的转轴固定连接在一起，电机(12)固定在电机支架(13)上，电机支架(13)和轴承座固定在走道(4)上。
2.根据权利要求1所述的一种污水处理池之间的连通结构，其特征在于：所述走道(4)的上端面和沉降池(1)的上端面相齐平，丝杠(11)的长度不小于闸门(8)的高度，闸门(8)的高度不小于沉降池(1)的上端面至隔墙(3)上端面的距离。
3.根据权利要求1所述的一种污水处理池之间的连通结构，其特征在于：所述的沉降池(1)底端固定连接有抽污管(15)。
4.根据权利要求1所述的一种污水处理池之间的连通结构，其特征在于：所述走道(4)的下端面上固定连接有若干支柱(14)，支柱(14)的下端穿过粗滤层(6)和细滤层(7)固定在沉降池(1)的底面上。
说明书
一种污水处理池之间的连通结构
技术领域：
本发明涉及污水处理设备的技术领域，更具体地说涉及一种污水处理池之间的连通结构。
背景技术：
污水处理设备，顾名思义是处理区域内各种污水的相关设备，如理城区的生活污水，工业废水等，其能避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。目前的污水处理一般通过污水处理池进行处理，其污水处理池设人有多个，如沉降池、反应池、好氧池、压厌氧池等，其沉降池一般通过沉淀去除的污水的泥沙等，其沉降池和反应池一般相邻连接，通过闸门实现水流连通，而闸门开启加大，水流涌向反应池会附带少量的泥沙等杂物进入反应池。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种污水处理池之间的连通结构，其能避免沉降池内沉降的泥沙等杂物随水流进入反应池。
一种污水处理池之间的连通结构，包括处理池，处理内浇筑有隔墙，隔墙分隔处理池成沉降池或反应池，隔墙的高度小于沉降池或反应池的深度，隔墙的上方处理池内浇筑有走道，走道下端面上固定有竖直的挡板，挡板位于沉降池内，挡板和隔墙之间从下至上依次固定有粗滤层和细滤层，所述隔墙上端的侧壁上抵靠有闸门，闸门上固定有若干竖直的连接杆，连接杆的顶端固定有螺套，螺套螺接在竖直的丝杠上，丝杠的下端铰接在轴承座上，丝杠的上端和电机的转轴固定连接在一起，电机固定在电机支架上，电机支架和轴承座固定在走道上。
所述走道的上端面和沉降池的上端面相齐平，丝杠的长度不小于闸门的高度，闸门的高度不小于沉降池的上端面至隔墙上端面的距离。
所述的沉降池底端固定连接有抽污管。
所述走道的下端面上固定连接有若干支柱，支柱的下端穿过粗滤层和细滤层固定在沉降池的底面上。
本发明的有益效果在于：
1、它整改了沉降池和反应池之间互通的结构，能有效减缓水流水流速，同时增设过滤层，能避免沉降池内沉降的泥沙等杂物随水流进入反应池。
2、它沉降池和反应池之间设置过道，方便沉降池和反应池的闸门的检修。
