申请日2016.04.08
公开(公告)日2016.08.24
IPC分类号C02F9/14; B09B3/00; A61L2/08; C05F7/00; C05F17/00
摘要
本实用新型公开了一种基于微波和生化技术的泔水处理装置，包括微波发生器、搅拌电机、过滤装置、静置分离器和生化过滤器;所述微波发生器设置于过滤装置之上，所述搅拌电机的输出轴连接在过滤装置内，所述搅拌电机的输出轴上设有搅拌刀头，所述静置分离器连接过滤装置的出液口，所述静置分离器的底部连接生化过滤器。本实用新型实现泔水就地处理。采用双速电机使低速搅拌与高速打碎食物、烘干于一体，减少占地面积，集成化，成本低，操作简单，易于维护，适合中小餐饮店就地处理泔水，也可根据餐饮店规模量身定做。可从源头切断泔水对食物链及环境的污染，切断地沟油的原料来源。
权利要求书

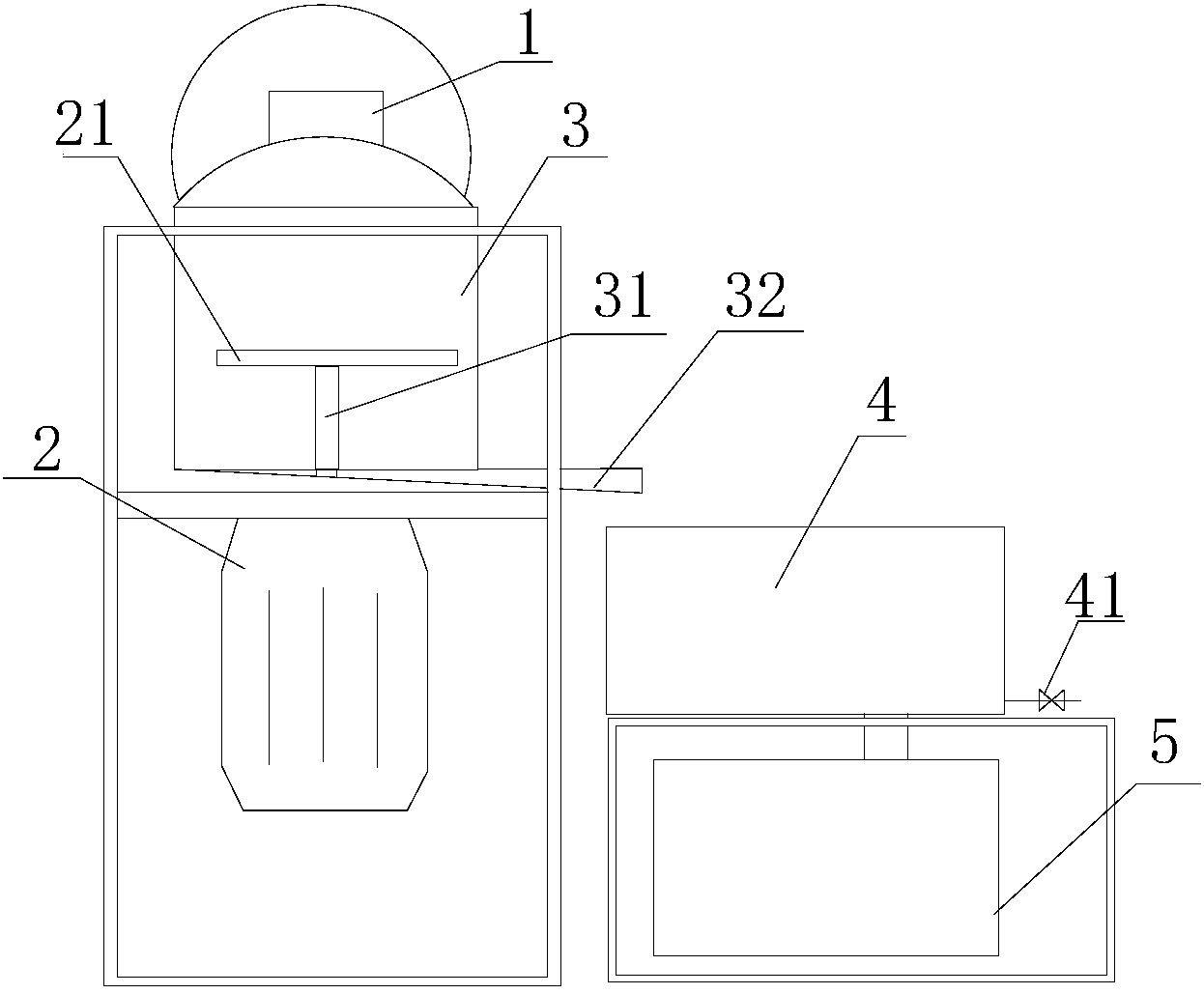

1.一种基于微波和生化技术的泔水处理装置，其特征在于，包括微波发生器、搅拌电机、过滤装置、静置分离器和生化过滤器;所述微波发生器设置于过滤装置之上，所述搅拌电机的输出轴连接在过滤装置内，所述搅拌电机的输出轴上设有搅拌刀头，所述静置分离器连接过滤装置的出液口，所述静置分离器的底部连接生化过滤器。
2.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述过滤装置的底部开设用于搅拌电机的输出轴进入的连接口。
3.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述过滤装置的底部设有多个过滤孔，所述过滤孔的直径为1～4mm。
4.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述搅拌刀头为不锈钢刀头，最大旋转直径为350mm。
5.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述过滤装置的底部设有引油槽，所述引油槽一端连接过滤装置的出液口，另一端连接到静置分离器。
6.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述静置分离器的底部设有排油阀。
7.根据权利要求1所述的一种基于微波和生化技术的泔水处理装置，其特征在于，所述静置分离器的顶部设有视油窗。
说明书
一种基于微波和生化技术的泔水处理装置
技术领域
本实用新型涉及一种泔水处理装置，尤其涉及的是一种基于微波和生化技术的泔水处理装置。
背景技术
泔水中油水含量40%，在油水混合物中，油含量17.4%。泔水中干物质含蛋白20%、总能量20MJ/kg，粗脂肪10%、盐分3.5%、粗灰分12%，如果处理适当，可以成为一种重要的饲料资源，泔水中的废油得到有效提取，可作为工业原料油脂，用于油漆工业，机械润滑，皮革加工等原料来源。
目前处理泔水的设备，主要存在工艺复杂、设备占地面积大、投入资金量大且难以得到大规模推广的问题，只适合专业化集中统一大批量处理餐饮垃圾。对于中小餐饮店，由于其分布广、数量多，每天要对餐饮泔水进行统一集中收集，利用现有成熟集中处理餐饮废弃物技术设备，存在难以在每天较短的同一时间段内对城市所有餐饮店的废弃物集中统一收集的现实问题，又由于餐饮店对泔水处理不及时，其腐烂变质产生的恶臭气味严重影响周边居民正常生活，污染环境，传播病菌，影响身体健康。
据了解，现在大多数餐馆的泔水有两种处理方式，一种是直接倾倒，餐饮废水中含有大量的废油，COD，BOD，SS等理化指标严重超标，直接排放会对城市环境及周边水系造成严重的污染;另一种是以一定的价格出售给个体养猪户，而这些养猪户将收购的泔水简单加热就作为猪饲料。由于泔水中含有大量的油及动物性蛋白,长期食用这种饲料的猪,其肉质量下降,且随着食物链的延长,一些毒素会累积,最终还是转移至人类。有的餐饮店则直接将泔水的油水直接倾倒入城市排水管网，造成堵塞，增加了城市污水的处理难度。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种基于微波和生化技术的泔水处理装置，实现对泔水的快速处理。
本实用新型是通过以下技术方案实现的，本实用新型包括微波发生器、搅拌电机、过滤装置、静置分离器和生化过滤器;所述微波发生器设置于过滤装置之上，所述搅拌电机的输出轴连接在过滤装置内，所述搅拌电机的输出轴上设有搅拌刀头，所述静置分离器连接过滤装置的出液口，所述静置分离器的底部连接生化过滤器。
所述过滤装置的底部开设用于搅拌电机的输出轴进入的连接口。通过连接口将搅拌电机的动力传输到过滤装置内。
所述过滤装置的底部设有多个过滤孔，所述过滤孔的直径为1～4mm。可以避免米粒等小颗粒的物体进入到下道工序。
所述搅拌刀头为不锈钢刀头，最大旋转直径为350mm。能够防止生锈，避免频繁的更换配件。
所述过滤装置的底部设有引油槽，所述引油槽一端连接过滤装置的出液口，另一端连接到静置分离器。将分离的油水混合物引入静置分离器中。
所述静置分离器的底部设有排油阀。当含有少量油的水进入最后的生化过滤器后，静置分离器中的油通过排油阀可以全部排尽。
所述静置分离器的顶部设有视油窗。可以实时观察静置分离器内部的分层情况。
本实用新型相比现有技术具有以下优点：本实用新型实现泔水就地处理。采用双速电机使低速搅拌与高速打碎食物、烘干于一体，减少占地面积，集成化，成本低，操作简单，易于维护，适合中小餐饮店就地处理泔水，也可根据餐饮店规模量身定做。可从源头切断泔水对食物链及环境的污染，切断地沟油的原料来源。油水与固体快速分离。集水洗、烘干、杀菌、粉碎、搅拌、油水处理于一体，可在短时间内对泔水进行处理，且废水可达到排放标准。分离物再利用，运用微波发生器对剩饭菜进行加热杀毒，再通过电机带动刀片搅拌剩饭菜，使之能够被充分打碎之后再做成饲料。
