申请日2016.04.08
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
一种化学实验室废水处理装置，包括：箱体，从上往下依次由两块隔板分为废水收集层、酸碱中和层、沉淀层，隔板上设有下水口，下水口处设有控制阀;废水收集层的顶部设有进水口，进水口处设有进水控制阀;酸碱中和层的外壁上设有PH检测仪和加药装置，其内腔上部设有搅拌器，PH检测仪分别与加药装置、搅拌器相连;沉淀层下部分别设有上清液排出口、下层沉淀物排出口;废水收集层、酸碱中和层、沉淀层的外壁上分别设有液位传感器一、二、三，液位传感器一与进水控制阀连接;液位传感器二分别与控制阀一、加药装置连接;液位传感器三分别与控制阀一、控制阀二相连。本实用新型结构简单，占地面积小，工作效率高，节能环保且实用性强。
权利要求书
1.一种化学实验室废水处理装置，其特征在于，包括：箱体，

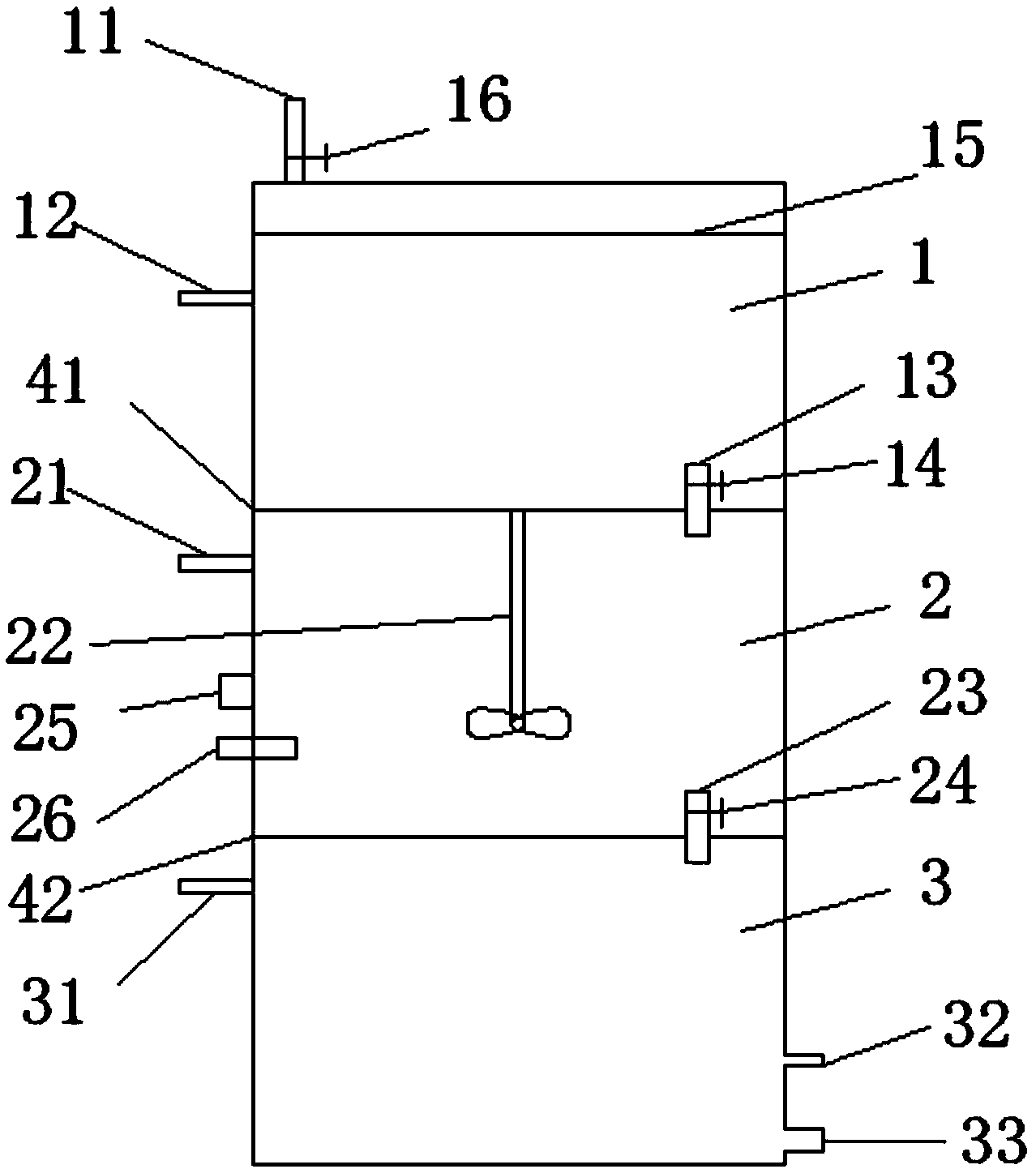

所述箱体从上往下依次由隔板一、隔板二分为废水收集层、酸碱中和层、沉淀层，每一层为一个储存液体的容腔，所述隔板一、隔板二上分别设有下水口一和下水口二，所述下水口一和下水口二处分别设有控制阀一和控制阀二;
所述废水收集层的顶部设有进水口，所述进水口处设有进水控制阀;
所述酸碱中和层的外壁上设有pH检测仪和加药装置，所述酸碱中和层内腔的上部设有搅拌器，所述pH检测仪分别与加药装置、搅拌器相连;
所述沉淀层的下部由上至下分别设有上清液排出口、下层沉淀物排出口;
所述废水收集层、酸碱中和层、沉淀层的外壁上分别设有液位传感器一、液位传感器二、液位传感器三，所述液位传感器一与进水控制阀连接;所述液位传感器二分别与控制阀一、加药装置连接;所述液位传感器三分别与控制阀一、控制阀二相连。
2.根据权利要求1所述的一种化学实验室废水处理装置，其特征在于，
所述废水收集层的容积大于等于酸碱中和层的容积;所述沉淀层的容积大于等于酸碱中和层的容积。
3.根据权利要求1或2所述的一种化学实验室废水处理装置，其特征在于，
所述废水收集层内腔的上部设有过滤装置。
4.根据权利要求1或2所述的一种化学实验室废水处理装置，其特征在于，
所述废水收集层、酸碱中和层、沉淀层的外壁上分别设有检修孔。
5.根据权利要求1或2所述的一种化学实验室废水处理装置，其特征在于，
所述上清液排出口连接外部的水循环装置。
6.根据权利要求1或2所述的一种化学实验室废水处理装置，其特征在于，
所述废水收集层的外壁上设有蜂鸣器，所述蜂鸣器与液位传感器一连接。
7.根据权利要求1或2所述的一种化学实验室废水处理装置，其特征在于，
所述箱体的横截面积为矩形、圆形或椭圆形。
说明书
一种化学实验室废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种化学实验室废水处理装置。
背景技术
随着中国科学技术的发展，对化学实验室的需求越来越多，特别是近十几年来，各类化学实验室建设数量不断增加。从实验室的分布来看，主要集中在学校、科研机构、检测中介结构和企业中的检验研究部门。企业内部实验室的污染问题可归纳为企业的环保问题，易于被各级环保部门重视，企业在处理自身环保问题的同时，污染问题也得到了相应的处理。而其他各类实验室多为相对独立的事业单位，区域分散、废水排放量不大，其污染易于被忽视，尤其是学校的化学实验室。
化学实验室实际上是一类典型的小型污染源，建设的越多，污染的总量越大，这些实验室，尤其是中心城区和居民区的化学实验室对环境的危害特别大，因为历史的原因，许多化学实验室的排水管道与居民的排水管道相通，污染物通过下水道形成交叉污染，最后流入江河中或者渗入地下，对水资源的危害不可估量。随着人们环保意识的不断增强和相应环保法规的不断完善，化学实验室废水处理已经成为化学实验室管理体系的考核项目之一。因此，研究一种化学实验室废水处理装置有着十分重要的意义。
CN104743720A公开了一种生物实验室污水处理装置，包括污水处理容器，所述污水处理容器顶部设有搅拌电机连接其内部的搅拌桨，污水处理容器底部设有电极且连接沉淀排污口，所述电极连接整流器，所述污水处理容器侧面设有加药口和PH检测仪;污水处理容器的输入端和输出端分别连接进液池和排液箱，所述污水处理容器和排液箱之间依次连接电磁阀、粗过滤器和透明管件，所述透明管件外包有紫外光源且通过法兰接口与排液箱螺纹连接，所述排液箱另一侧设有排水管和检测水龙头且其底部连接返回泵的输入端，返回泵的输出端连接进液池。
CN202175598U公开了一种实验室废水处理装置，其由废水收集罐、调节池、反应槽、沉降池和活性炭滤池构成;废水收集罐利用管道和调节池相连;调节池再通过带污水泵的管道和反应槽相连;反应槽的出水管和沉降池相连，沉降池的溢流管和活性炭滤池相连，活性炭滤池连接净水排放管。
上述对比文件中的实验室废水处理装置各个环节的设备之间都需要通过泵进行废水的输送，且需要设置多条管道，占地面积大，结构较为复杂且能耗较高。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、占地面积小、工作效率高、节能环 保且实用性强化学实验室废水处理装置。
为了解决上述技术问题，本实用新型采用以下技术方案：
提供一种化学实验室废水处理装置，包括：箱体，
所述箱体从上往下依次由隔板一、隔板二分为废水收集层、酸碱中和层、沉淀层，每一层为一个储存液体的容腔，所述隔板一、隔板二上分别设有下水口一和下水口二，所述下水口一和下水口二处分别设有控制阀一和控制阀二;
所述废水收集层的顶部设有进水口，所述进水口处设有进水控制阀;
所述酸碱中和层的外壁上设有PH检测仪和加药装置，所述酸碱中和层内腔的上部设有搅拌器，所述PH检测仪分别与加药装置、搅拌器相连;
所述沉淀层的下部由上至下分别设有上清液排出口、下层沉淀物排出口;
所述废水收集层、酸碱中和层、沉淀层的外壁上分别设有液位传感器一、液位传感器二、液位传感器三，所述液位传感器一与进水控制阀连接，所述液位传感器二分别与控制阀一、加药装置连接;所述液位传感器三分别与控制阀一、控制阀二相连。
进一步地，
所述废水收集层的容积大于等于酸碱中和层的容积;所述沉淀层的容积大于等于酸碱中和层的容积。
所述废水收集层的容积大于等于酸碱中和层的容积，可以保证一次收集尽量多的废水，且充分利用酸碱中和层的容积，一次中和处理尽量多的废水，提高工作效率;沉淀层的容积大于等于酸碱中和层的容积可以保证一批次中和处理后的废水从酸碱中和层完全流入沉淀层。
进一步地，
所述废水收集层内腔的上部设有过滤装置。
进一步地，
所述废水收集层、酸碱中和层、沉淀层的外壁上分别设有检修孔。
进一步地，
所述上清液排出口连接外部的水循环装置。
进一步地，
所述废水收集层的外壁上设有蜂鸣器，所述蜂鸣器与液位传感器一连接。
进一步地，
所述箱体的横截面积为矩形、圆形或椭圆形。
工作原理：
开始工作时，进水控制阀、控制阀一处于开启状态，控制阀二处于关闭状态，废水首先通过进水口进入废水收集层，然后废水从废水收集层通过下水口一流入酸碱中和层，当酸碱中和层中的液位到达一定高度，液位传感器二给出信号，控制阀一关闭，搅拌器和加药装置开启，同时PH检测仪检测酸碱中和层中废水的pH值，当PH=7，溶液为中性时，中和处理完成，加药装置停止加药，搅拌器停止搅拌，同时控制阀二打开，中和后的废水通过下水口二进入沉淀层，当酸碱中和层中的废水完全流入沉淀层后，液位传感器三的液位不再增加，控制阀二关闭，废水在沉淀层中进行沉淀处理，同时，控制阀一再次打开，第二批废水从废水收集层进入酸碱中和层进行中和处理;如此反复工作。
为了保证上一批沉淀层中的废水经沉淀处理完且完全排除后，再让下一批的废水从酸碱中和层进入沉淀层，液位传感器三的液位不再降低且当酸碱中和层中废水的PH=7时，控制阀二才再次打开。
在这个过程中，既能保证当酸碱中和层中的废水还未处理完毕，废水收集层的废水不会进入酸碱中和层;当沉淀层中的废水经沉淀处理后，未排完上清液，酸碱中和层中经中和的废水不进入沉淀层。又能在酸碱中和处理的同时，还能进行沉淀处理，更加节约处理时间，提高处理效率。
本实用新型的有益效果：
1、本实用新型废水收集层内腔的上部设有过滤装置，过滤装置可以为过滤板，过滤装置可以将废水中的大颗粒杂质进行过滤，减少后续处理的工作量并避免杂质对下水口的堵塞。
2、本实用新型的废水收集层、酸碱中和层和沉淀层的外壁上分别设有检修孔，方便各层单独检修。
3、本实用新型经过处理后的上清液通过水循环装置进入外部的循环系统，重复利用，绿色环保。
4、由于废水收集层的容积有限，为了避免废水收集层中的废水溢出，废水收集层中设置有液位传感器一，当废水收集层中的液位达到一定高度，液位传感器一给出信号，进水控制阀关闭，停止进水，并通过蜂鸣器进行报警提示。
5、本实用新型各层为垂直设计，可以利用重力实现水之间的流动，减少泵的输送和管道的设置，节能且减少了占地面积。
综上，本实用新型结构简单，占地面积小，工作效率高，节能环保且实用性强的化学实验室废水处理装置。
