申请日2016.04.26
公开(公告)日2017.11.03
IPC分类号D06F39/08
摘要

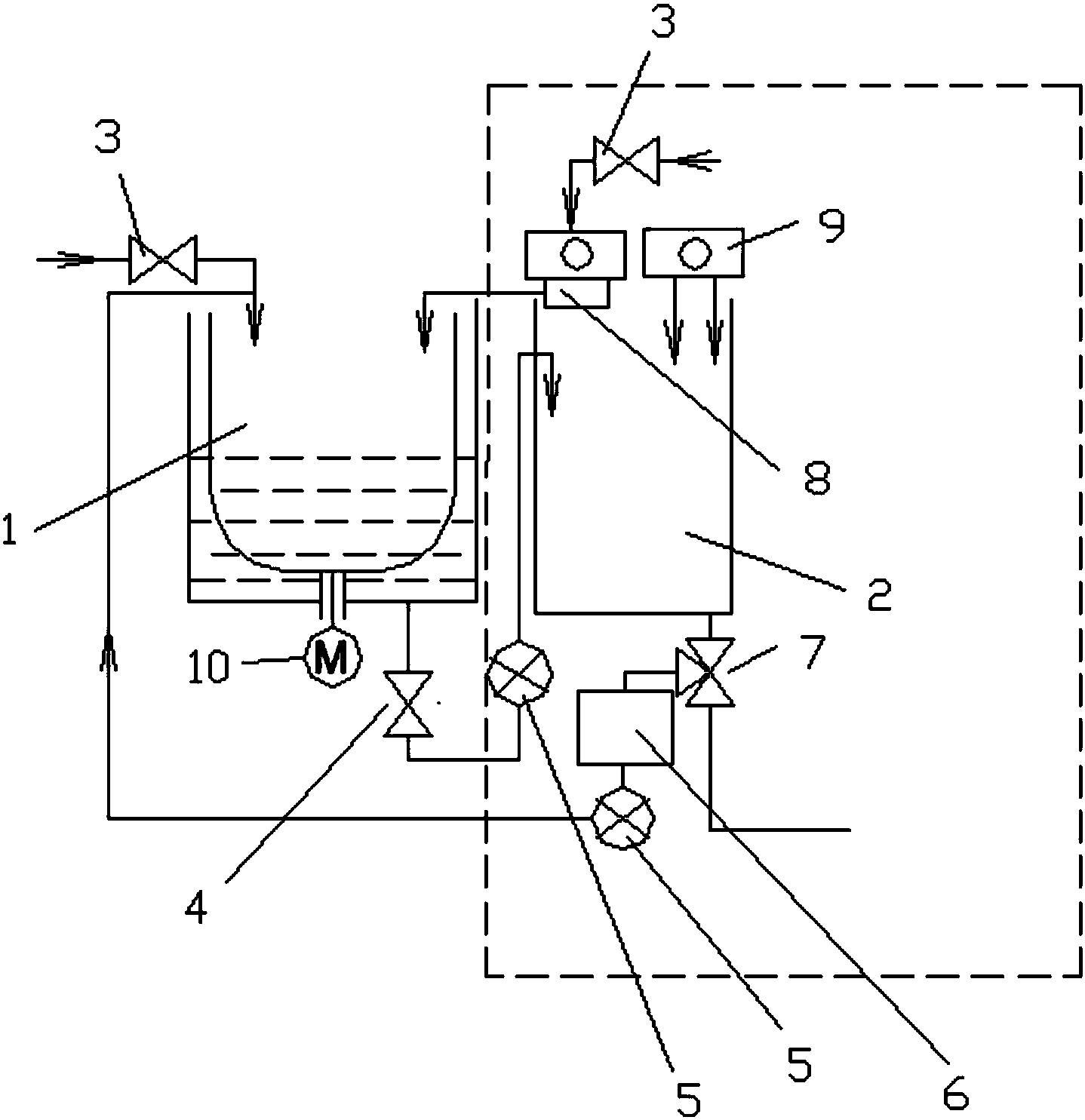

本发明一种能加挂使用的水处理装置及具有此装置的洗衣机。能加挂使用的水处理装置包括具有进水口和出水口的水处理桶,水处理桶内的水能通过管路进入洗衣机内,洗衣机内的水能通过管路进入水处理桶内,还包括能与洗衣机可拆卸连接的连接装置。对于不具有洗涤水净化处理功能的普通洗衣机,只要将此水处理装置与此洗衣机配合使用即可将洗涤水净化处理,并将处理后的净水返回至洗衣机,实现洗涤水的重复高效利用,一种具有加挂使用的水处理装置的洗衣机,包括能独立使用的洗衣机本体及与之配合的水处理装置,两者可拆卸连接并通过管路连通,实现洗涤水自洗衣机本体进入水处理装置进行净化处理,以及处理后的净水再进入洗衣机本体。
权利要求书
1.一种能加挂使用的水处理装置,其特征在于:包括具有进水口和出水口的水处理桶,水处理桶内的水能通过管路进入洗衣机内,洗衣机内的水能通过管路进入水处理桶内,
还包括能与洗衣机可拆卸连接的连接装置。
2.根据权利要求1所述的一种能加挂使用的水处理装置,其特征在于:水处理装置还包括洗涤剂投放装置以及水处理物质投放装置,水处理装置的洗涤剂投放装置的出口能通过管路连通洗衣机的洗涤桶。
3.一种具有加挂使用的水处理装置的洗衣机,其特征在于:包括能独立使用的洗衣机本体及与之配合的水处理装置,两者可拆卸连接并通过管路连通,实现洗涤水自洗衣机本体进入水处理装置进行净化处理,以及处理后的净水再进入洗衣机本体。
4.根据权利要求3所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:在水处理装置上安装有洗涤剂投放装置以及向水处理装置的水处理桶中投放水处理物质的水处理物质投放装置,并且水处理装置的洗涤剂投放装置所投放的洗涤剂能通过管路进入洗衣机本体的洗涤桶内。
5.根据权利要求4所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:水处理装置的水处理桶内的水能通过管路进入洗衣机本体的洗涤桶内,洗涤桶内的水能通过管路进入水处理桶内。
6.根据权利要求5所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:水处理装置的出水管路分为两个支路,第一支路用于水处理桶内的水进入洗涤桶,第二支路排污。
7.根据权利要求6所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:在水处理装置的出水管路的第一支路上设置有过滤装置及水泵。
8.根据权利要求4-7所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:水处理装置进水口包括多个,一个进水口连接水源向水处理桶内进水,利用进水冲刷清洗水处理桶;一个进水口与洗衣机本体的出水管路连通,以将洗涤桶内的洗涤水排至水处理装置的水处理桶内进行絮凝处理或清洗水处理桶;还有一个进水口连接水源,以使水进入水处理装置的洗涤剂投放装置进而进水至洗衣机本体的洗涤桶。
9.根据权利要求8所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:洗衣机本体设有多个进水口分别连接水源及水处理装置的出水管路的第一支路,或者洗衣机本体设有一个进水口并设置有分水口分别连接水源及水处理装置的出水管路的第一支路。
10.根据权利要求3所述的一种具有加挂使用的水处理装置的洗衣机,其特征在于:洗衣机本体与水处理装置之间通过有线或无线通信方式实现两者的关联动作的控制;
洗衣机本体与水处理装置分别独立供电或者由洗衣机本体/水处理装置为水处理装置/洗衣机本体供电。
说明书
一种能加挂使用的水处理装置及具有此装置的洗衣机
技术领域
本发明涉及一种水处理装置及洗衣机,尤其是一种能加挂使用的水处理装置及具有此装置的洗衣机,属于洗衣机领域。
背景技术
现有常用的普通洗衣机只具有洗涤功能而不具有洗涤水净化处理功能,因此,多次洗涤或漂洗时,洗涤水只能全部排掉后再重新注入清水,对于水量的需求较大同时也造成了水的浪费,但如果要人工将洗涤水或漂洗水净化后再注入洗衣机的洗涤桶内又造成较大的人工负担。
有鉴于此特提出本发明。
发明内容
本发明要解决的技术问题在于克服现有技术的不足,提供一种能加挂使用的水处理装置及具有此装置的洗衣机,能够在普通洗衣机上加挂水处理装置,实现洗涤水的重复利用。
为解决上述技术问题,本发明采用技术方案的基本构思是:
一种能加挂使用的水处理装置,包括具有进水口和出水口的水处理桶,水处理桶内的水能通过管路进入洗衣机内,洗衣机内的水能通过管路进入水处理桶内,还包括能与洗衣机可拆卸连接的连接装置。
进一步的,水处理装置还包括洗涤剂投放装置以及水处理物质投放装置,水处理装置的洗涤剂投放装置的出口能通过管路连通洗衣机的洗涤桶。
一种具有加挂使用的水处理装置的洗衣机,包括能独立使用的洗衣机本体及与之配合的水处理装置,两者可拆卸连接并通过管路连通,实现洗涤水自洗衣机本体进入水处理装置进行净化处理,以及处理后的净水再进入洗衣机本体。
进一步的,在水处理装置上安装有洗涤剂投放装置以及向水处理装置的水处理桶中投放水处理物质的水处理物质投放装置,并且水处理装置的洗涤剂投放装置所投放的洗涤剂能通过管路进入洗衣机本体的洗涤桶内。
进一步的,水处理装置的水处理桶内的水能通过管路进入洗衣机本体的洗涤桶内,洗涤桶内的水能通过管路进入水处理桶内。
进一步的,水处理装置的出水管路分为两个支路,第一支路用于水处理桶内的水进入洗涤桶,第二支路排污。
进一步的,在水处理装置的出水管路的第一支路上设置有过滤装置及水泵。
进一步的,水处理装置进水口包括多个,一个进水口连接水源向水处理桶内进水,利用进水冲刷清洗水处理桶;一个进水口与洗衣机本体的出水管路连通,以将洗涤桶内的洗涤水排至水处理装置的水处理桶内进行絮凝处理或清洗水处理桶;还有一个进水口连接水源,以使水进入水处理装置的洗涤剂投放装置进而进水至洗衣机本体的洗涤桶。
进一步的,洗衣机本体设有多个进水口分别连接水源及水处理装置的出水管路的第一支路,或者洗衣机本体设有一个进水口并设置有分水口分别连接水源及水处理装置的出水管路的第一支路。
进一步的,洗衣机本体与水处理装置之间通过有线或无线通信方式实现两者的关联动作的控制;
洗衣机本体与水处理装置分别独立供电或者由洗衣机本体/水处理装置为水处理装置/洗衣机本体供电。
采用上述技术方案后,本发明与现有技术相比具有以下有益效果。
本发明一种能加挂使用的水处理装置包括具有进水口和出水口的水处理桶,水处理桶内的水能通过管路进入洗衣机内,洗衣机内的水能通过管路进入水处理桶内,还包括能与洗衣机可拆卸连接的连接装置。由于水处理装置可加挂装配在能独立使用的洗衣机本体上,因此,对于只具有洗涤功能而不具有洗涤水净化处理功能的普通洗衣机,只要将此水处理装置与此洗衣机配合使用即可将洗涤水净化处理,并将处理后的净水返回至洗衣机,从而实现洗涤水的重复高效利用,并且节省人工。
本发明一种具有加挂使用的水处理装置的洗衣机,包括能独立使用的洗衣机本体及与之配合的水处理装置,两者可拆卸连接并通过管路连通,实现洗涤水自洗衣机本体进入水处理装置进行净化处理,以及处理后的净水再进入洗衣机本体。通过将水处理装置加挂在能独立使用的洗衣机本体上并连通,可实现对洗衣机本体中的洗涤水进行净化并将净化后的净水重新返回至洗涤桶以便实现再次洗涤利用。
