申请日2016.05.23
公开(公告)日2016.07.20
IPC分类号B01D71/34; C02F1/44
摘要
本发明涉及薄膜技术领域，尤其是一种防堵型水处理用PVDF膜。其包括膜体和基座，膜体覆盖在基座上，基座上设有渗透腔和沉积腔，渗透腔上设有渗透孔。设置波浪形的基座，并将膜体覆盖在基座的上表面，紧密贴合成一体，基座上间隔分布有上凸的渗透腔和下凹的沉积腔，渗透腔的竖直侧壁上开设有渗透孔，形成水平过滤机构。使用时，污水首先进入沉积腔，此时无法过滤，当污水逐渐汇集，水面上升淹没渗透腔时，自动横向扩散，穿过覆盖在渗透腔上的膜体进入渗透孔，进行水平渗透过滤，最终流出渗透孔，完成过滤，有效避免了杂质垂直堵塞，延长了膜体的使用寿命。

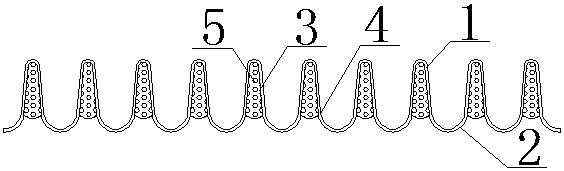

摘要附图
权利要求书
1.一种防堵型水处理用PVDF膜，其特征是：包括膜体(1)和基座(2)，膜体(1)覆盖在基座(2)上，基座(2)上设有渗透腔(3)和沉积腔(4)，渗透腔(3)上设有渗透孔(5)。
2.根据权利要求1所述的防堵型水处理用PVDF膜，其特征是，基座(2)呈波浪形，渗透腔(3)上凸，沉积腔(4)下凹，两者间隔分布。
3.根据权利要求1所述的防堵型水处理用PVDF膜，其特征是，渗透腔(3)的宽度较沉积腔(4)小。
4.根据权利要求1所述的防堵型水处理用PVDF膜，其特征是，渗透孔(5)均匀开设在渗透腔(3)的竖直侧壁上。
说明书
防堵型水处理用PVDF膜
技术领域
本发明涉及薄膜技术领域，尤其是一种防堵型水处理用PVDF膜。
背景技术
PVDF膜即聚偏二氟乙烯膜，是蛋白质印迹法中常用的一种固相支持物。PVDF膜是疏水性的，膜孔径有大有小，随着膜孔径的不断减小，膜对低分子量的蛋白结合就越牢固。大于20000的蛋白选用0.45um的膜，小于20000的蛋白选用0.2um的膜。PVDF膜具有较高的机械强度，是印迹法中的理想固相支持物材料，广泛应用于水处理、户外建筑及电池领域，尤其用于污水、海水淡化等的前处理，清除大分子、细菌、泥沙等杂质。现有的PVDF膜都为平面结构，长期使用后，杂质垂直进入滤孔，易使滤孔堵塞，影响使用寿命。
发明内容
为了克服现有的PVDF膜易堵塞，使用寿命短的不足，本发明提供了一种防堵型水处理用PVDF膜。
本发明解决其技术问题所采用的技术方案是：一种防堵型水处理用PVDF膜，包括膜体和基座，膜体覆盖在基座上，基座上设有渗透腔和沉积腔，渗透腔上设有渗透孔。
根据本发明的另一个实施例，进一步包括基座呈波浪形，渗透腔上凸，沉积腔下凹，两者间隔分布。
根据本发明的另一个实施例，进一步包括渗透腔的宽度较沉积腔小。
根据本发明的另一个实施例，进一步包括渗透孔均匀开设在渗透腔的竖直侧壁上。
本发明的有益效果是，设置波浪形的基座，并将膜体覆盖在基座的上表面，紧密贴合成一体，基座上间隔分布有上凸的渗透腔和下凹的沉积腔，渗透腔的竖直侧壁上开设有渗透孔，形成水平过滤机构。使用时，污水首先进入沉积腔，此时无法过滤，当污水逐渐汇集，水面上升淹没渗透腔时，自动横向扩散，穿过覆盖在渗透腔上的膜体进入渗透孔，进行水平渗透过滤，最终流出渗透孔，完成过滤，有效避免了杂质垂直堵塞，延长了膜体的使用寿命。
