申请日2016.04.08
公开(公告)日2016.08.31
IPC分类号C02F9/08
摘要
本实用新型公开了一种简易环境废水处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、太阳能电池板、透明玻璃板、排渣口、紫光灯、液位计、蓄电池和药剂添加管，所述的进水管与反应罐连通，反应罐内倾斜设有筛板，反应罐上设有计时器，反应罐顶端设有药剂添加管，反应罐内壁设有加热器，臭氧发生器通过输气管与反应罐底端相通，反应罐底端设有排水管，反应罐顶端通过支架与太阳能电池板螺纹连接，反应罐顶端上设有蓄电池，反应罐顶端内壁设有紫光灯。本实用新型减少厌氧细菌的滋生，对废渣废水中进行消毒杀菌，避免有害细菌的滋生和传播，减少对环境的污染和对人身体的危害，结构简单，使用方便，成本低廉，利于推广。
权利要求书

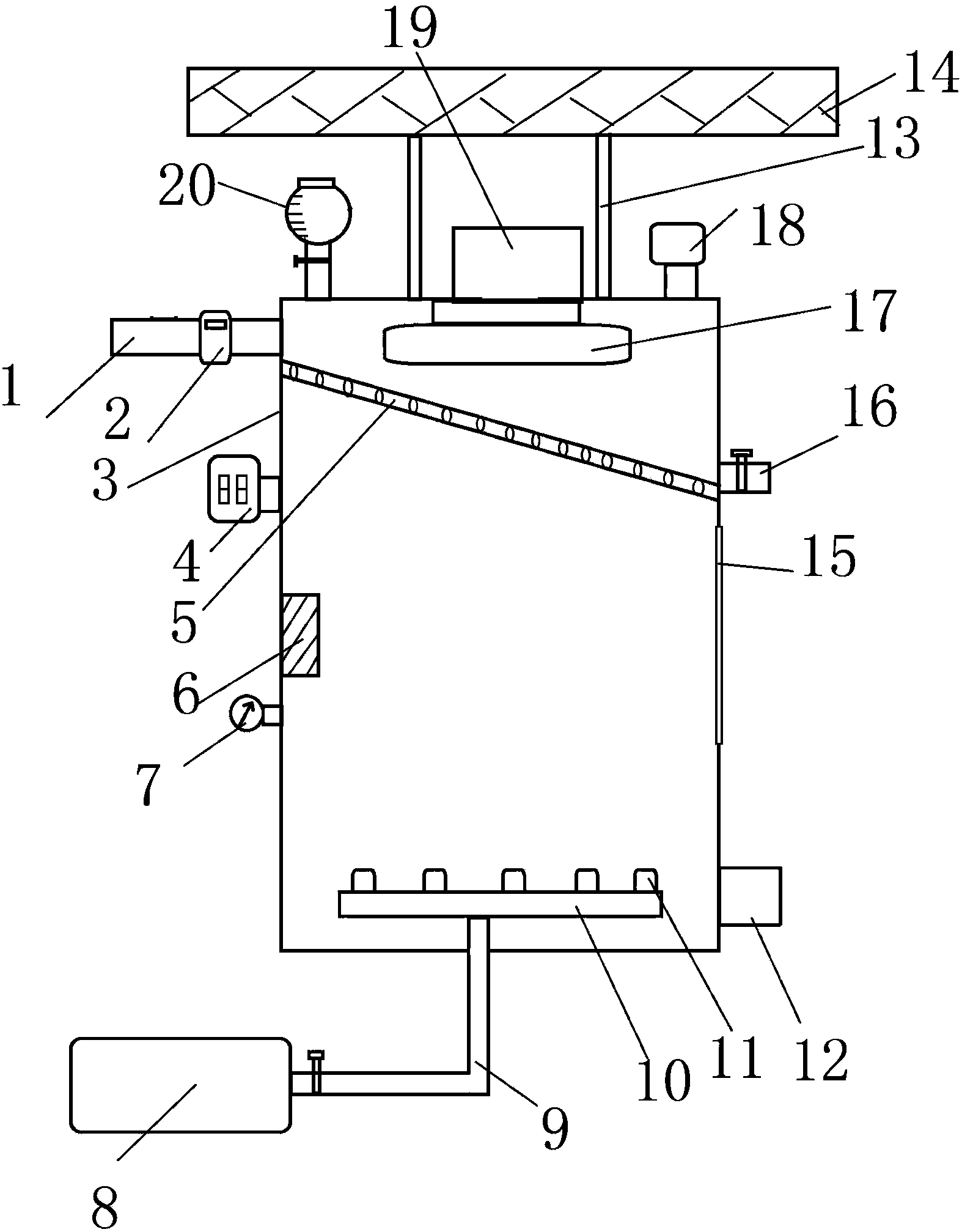

1.一种简易环境废水处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、太阳能电池板、透明玻璃板、排渣口、紫光灯、液位计、蓄电池和药剂添加管，其特征在于，所述的进水管与反应罐连通，进水管上设有流量计，反应罐内倾斜设有筛板，筛板最低端处设有排渣口，反应罐上设有计时器，反应罐顶端设有药剂添加管，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，排管上均匀设有喷头，反应罐底端设有排水管，反应罐侧壁设有透明玻璃板，反应罐内设有液位计，反应罐顶端通过支架与太阳能电池板螺纹连接，反应罐顶端上设有蓄电池，反应罐顶端内壁设有紫光灯。
2.根据权利要求1所述的一种简易环境废水处理装置，其特征在于，所述的药剂添加管上设有刻度。
3.根据权利要求1所述的一种简易环境废水处理装置，其特征在于，所述的筛板最高端设置在进水管与反应罐的连接处。
说明书
一种简易环境废水处理装置
技术领域
本实用新型涉及一种环保领域，具体是一种简易环境废水处理装置。
背景技术
由于人们对工业高度发达的负面影响预料不够，预防不利，导致了全球性的三大危机：资源短缺、环境污染、生态破坏。环境污染指自然的或人为的破坏，向环境中添加某种物质而超过环境的自净能力而产生危害的行为。由于人为因素使环境的构成或状态发生变化，环境素质下降，从而扰乱和破坏了生态系统和人类的正常生产和生活条件的现象。其中水污染是破坏力很大的一种污染，中国是一个水资源短缺、水灾害频繁的国家，水资源总量居世界第六位，人均占有量只有2500立方米，约为世界人均水量的1/4，在世界排第110位，已被联合国列为13个贫水国家之一。多年来，中国水资源质量不断下降，水环境持续恶化，由于污染所导致的缺水和事故不断发生，不仅使工厂停产、农业减产甚至绝收，而且造成了不良的社会影响和较大的经济损失，严重地威胁了社会的可持续发展，威胁了人类的生存。现有的废水处理装置成本大、造价高，许多中小型企业难以承受，导致环境水污染越来越严重。
实用新型内容
本实用新型的目的在于提供一种简易环境废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种简易环境废水处理装置，包括进水管、流量计、反应罐、筛板、加热器、臭氧发生器、排水管、太阳能电池板、透明玻璃板、排渣口、紫光灯、液位计、蓄电池和药剂添加管，所述的进水管与反应罐连通，进水管上设有流量计，反应罐内倾斜设有筛板，筛板最低端出设有排渣口，反应罐上设有计时器，反应罐顶端设有药剂添加管，反应罐内壁设有加热器，反应罐上设有温度计，臭氧发生器通过输气管与反应罐底端相通，输气管出口端设有排管，排管上均匀设有喷头，反应罐底端设有排水管，反应罐侧壁设有透明玻璃板，反应罐内设有液位计，反应罐顶端通过支架与太阳能电池板螺纹连接，反应罐顶端上设有蓄电池，反应罐顶端内壁设有紫光灯。
作为本实用新型进一步的方案：所述的药剂添加管上设有刻度。
作为本实用新型再进一步的方案：所述的筛板最高端设置在进水管与反应罐的连接处。
与现有技术相比，本实用新型的有益效果是：本实用新型流量计记录流入废水的量，筛板过滤废水在固体垃圾，在重力作用下从筛板滑落，从排渣口排出，从药剂添加管投入中和药剂等反应物，处理废水，计时器记录废水处理时间，准确反应，加热器为反应提供合适温度，温度计随时记录反应罐内温度，臭氧发生器为废水氧化，减少厌氧细菌的滋生，通过透明玻璃板可以看到反应罐内反应情况，方便及时调整，液位计检查反应罐内废水量的多少，太阳能电池板将太阳能转化为电能储存在蓄电池中供电，紫光灯对废渣废水中进行消毒杀菌，避免有害细菌的滋生和传播，减少对环境的污染和对人身体的危害，结构简单，使用方便，成本低廉，利于推广。
