申请日2016.05.23
公开(公告)日2016.07.20
IPC分类号B01D61/08; C02F1/44
摘要
本发明涉及薄膜技术领域，尤其是一种反渗型水处理用PVDF膜。其包括膜体、挡板、通孔、导流槽、内封盖和外封盖，挡板套装在膜体的底部，通孔、导流槽、内封盖和外封盖都设置在挡板上，内封盖上设有孔塞。在膜体的底部套装挡板，并在挡板上设置通孔、导流槽、内封盖和外封盖，形成单向流通封闭机构。使用时，被膜体过滤后的污水通过导流槽流入通孔，冲开内封盖前端的孔塞，透过内封盖和外封盖变成净水，完成后，弹性的内封盖和外封盖自动复位封闭，孔塞重新塞入通孔内，有效隔离净水和污水，避免净水回流渗透到污水侧，降低二次污染。

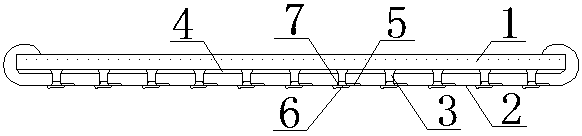

摘要附图
权利要求书
1.一种反渗型水处理用PVDF膜，其特征是：包括膜体(1)、挡板(2)、通孔(3)、导流槽(4)、内封盖(5)和外封盖(6)，挡板(2)套装在膜体(1)的底部，通孔(3)、导流槽(4)、内封盖(5)和外封盖(6)都设置在挡板(2)上，内封盖(5)上设有孔塞(7)。
2.根据权利要求1所述的反渗型水处理用PVDF膜，其特征是，通孔(3)垂直开设在挡板(2)上，导流槽(4)均匀分布在挡板(2)的上平面，与通孔(3)联通。
3.根据权利要求1所述的反渗型水处理用PVDF膜，其特征是，孔塞(7)呈锥形，连接在内封盖(5)的前端，塞在通孔(5)的底部。
4.根据权利要求1所述的反渗型水处理用PVDF膜，其特征是，内封盖(5)和外封盖(6)都为弹性盖体，外封盖(6)盖在内封盖(5)的外部。
说明书
反渗型水处理用PVDF膜
技术领域
本发明涉及薄膜技术领域，尤其是一种反渗型水处理用PVDF膜。
背景技术
PVDF膜即聚偏二氟乙烯膜，是蛋白质印迹法中常用的一种固相支持物。PVDF膜是疏水性的，膜孔径有大有小，随着膜孔径的不断减小，膜对低分子量的蛋白结合就越牢固。大于20000的蛋白选用0.45um的膜，小于20000的蛋白选用0.2um的膜。PVDF膜具有较高的机械强度，是印迹法中的理想固相支持物材料，广泛应用于水处理、户外建筑及电池领域，尤其用于污水、海水淡化等的前处理，清除大分子、细菌、泥沙等杂质。现有的PVDF膜结构单一，长期浸泡在污水与净水之间，净水易回流渗透到污水侧，造成反复二次污染。
发明内容
为了克服现有的PVDF膜易回流渗透，二次污染的不足，本发明提供了一种反渗型水处理用PVDF膜。
本发明解决其技术问题所采用的技术方案是：一种反渗型水处理用PVDF膜，包括膜体、挡板、通孔、导流槽、内封盖和外封盖，挡板套装在膜体的底部，通孔、导流槽、内封盖和外封盖都设置在挡板上，内封盖上设有孔塞。
根据本发明的另一个实施例，进一步包括通孔垂直开设在挡板上，导流槽均匀分布在挡板的上平面，与通孔联通。
根据本发明的另一个实施例，进一步包括孔塞呈锥形，连接在内封盖的前端，塞在通孔的底部。
根据本发明的另一个实施例，进一步包括内封盖和外封盖都为弹性盖体，外封盖盖在内封盖的外部。
本发明的有益效果是，在膜体的底部套装挡板，并在挡板上设置通孔、导流槽、内封盖和外封盖，形成单向流通封闭机构。使用时，被膜体过滤后的污水通过导流槽流入通孔，冲开内封盖前端的孔塞，透过内封盖和外封盖变成净水，完成后，弹性的内封盖和外封盖自动复位封闭，孔塞重新塞入通孔内，有效隔离净水和污水，避免净水回流渗透到污水侧，降低二次污染。
