申请日2016.04.27
公开(公告)日2016.10.05
IPC分类号B01D35/12
摘要

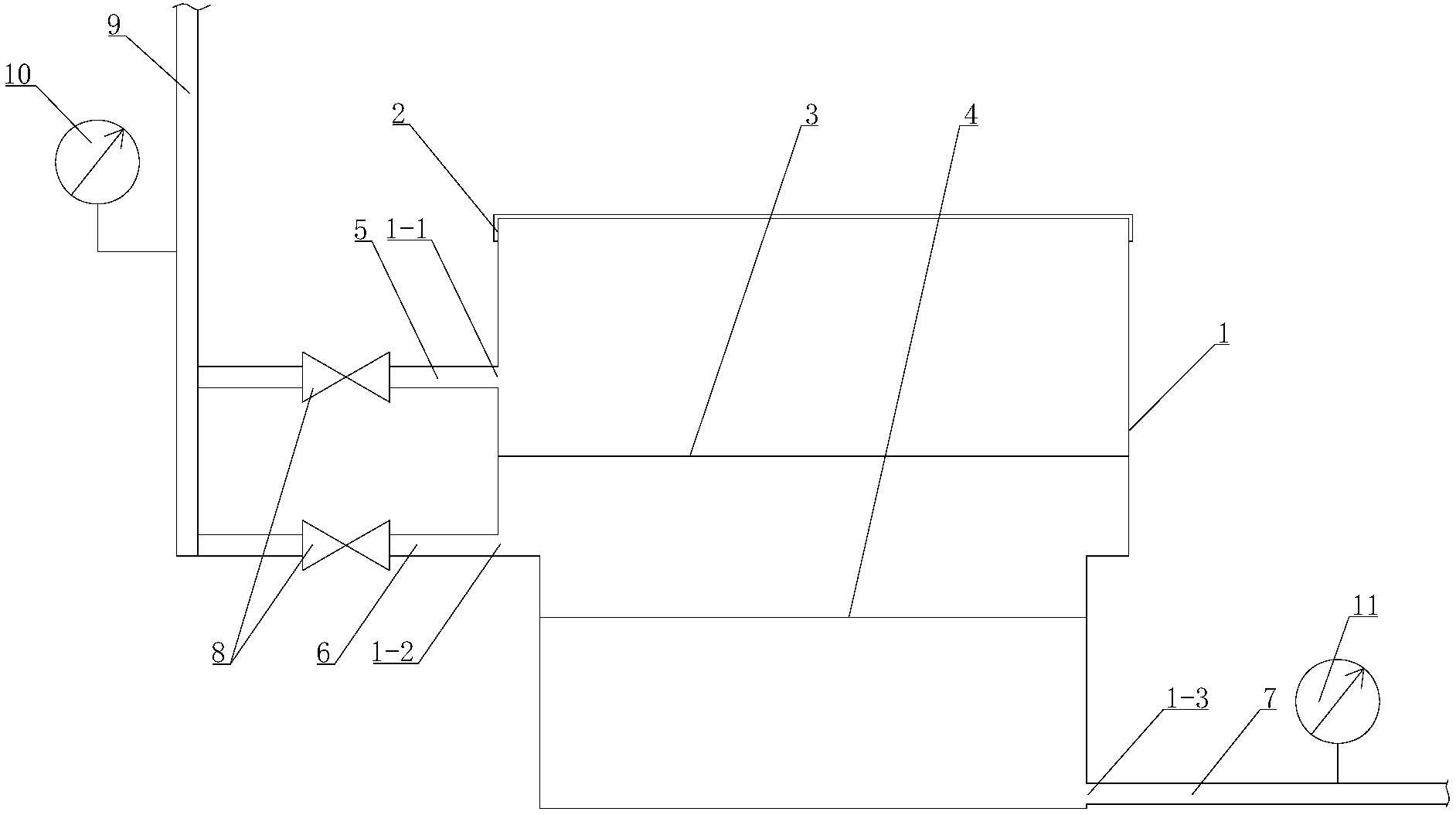

一种油田海上平台生活污水预处理装置，包括预处理池，其上端安装有上盖，其内部安装有主滤膜和备用滤膜，主滤膜设置在备用滤膜的上方，且两滤膜之间设有间距，两滤膜的周边分别与预处理池的侧壁内表面对应部位形成密封接触;在预处理池的侧壁上位于主滤膜的上方部位、位于主滤膜与备用滤膜之间的部位及位于靠近池底的部位分别设有上进液接口、下进液接口和出液接口，在三个接口位置分别外接有上进液分管、下进液分管和出液管，在上进液分管和下进液分管上各安装一阀门，两进液分管通过三通接头与进液总管连接，在进液总管上和出液管上各设置有一压力检测元件。本污水预处理装置方便了对固体废渣进行及时清理，避免了对周围环境造成污染、且保证了污水预处理长期连续运行。
权利要求书
1.一种油田海上平台生活污水预处理装置，包括预处理池，其特征在于：在预处理池上端安装有可拆卸的上盖，在预处理池内安装有水平设置的主滤膜和备用滤膜，所述主滤膜设置在备用滤膜的上方，且主滤膜与备用滤膜之间设有间距，主滤膜的周边及备用滤膜的周边分别与预处理池的侧壁内表面对应部位形成密封接触;在预处理池的侧壁上位于主滤膜的上方部位、位于主滤膜与备用滤膜之间的部位及位于靠近池底的部位分别设有上进液接口、下进液接口和出液接口，在上进液接口、下进液接口和出液接口的位置分别外接有上进液分管、下进液分管和出液管，在上进液分管和下进液分管上各安装一阀门，两进液分管通过三通接头与进液总管连接，在进液总管上和出液管上分别设置有进口压力检测元件和出口压力检测元件。
2.根据权利要求1所述的油田海上平台生活污水预处理装置，其特征在于：所述主滤膜和备用滤膜均由滤芯、设置在滤芯周边的滤膜支架及固定在滤膜支架周边上的弹性密封圈构成;在预处理池内部设置主滤膜和备用滤膜的位置分别设有与预处理池侧壁内表面连接的上部环状托架和下部环状托架，在两环状托架上靠近预处理池侧壁内表面的位置设有环形安装槽;主滤膜和备用滤膜分别支撑在上部环状托架和下部环状托架上，主滤膜上的弹性密封圈和备用滤膜上的弹性密封圈分别插装到上部环状托架上的环形安装槽内和下部环状托架上的环形安装槽内。
3.根据权利要求2所述的油田海上平台生活污水预处理装置，其特征在于：所述预处理池采用上宽下窄的池体结构，由位于上部的宽池体区和位于下部的窄池体区构成，所述主滤膜安装在宽池体区内，所述备用过滤膜安装在窄池体区内。
4.根据权利要求2所述的油田海上平台生活污水预处理装置，其特征在于：所述弹性密封圈采用橡胶圈。
5.根据权利要求2所述的油田海上平台生活污水预处理装置，其特征在于：两滤膜的滤芯均采用孔径为1～4mm的PP棉滤芯。
6.根据权利要求1所述的油田海上平台生活污水预处理装置，其特征在于：所述进口压力检测元件和出口压力检测元件均采用压力表。
说明书
一种油田海上平台生活污水预处理装置
技术领域
本实用新型属于油田服务技术领域，特别涉及一种油田海上平台生活污水预处理装置。
背景技术
目前在油田行业，海上平台生活污水的处理是一个重要的问题。由于生活污水中含有固体废渣，因此不宜直接进行污水的水处理。故而在生活污水处理设备上都会有预处理环节，来进行固体废渣的清理。由于平台空间的限制，目前，固体废渣的清除主要依靠溢流作用，即将污水及废渣一起通入预处理池中，通过静置使固体废渣沉淀在预处理池中，污水在积聚后从池中溢出，流入下一处理池进行进一步处理。由于固体废渣沉积在预处理池的底部，使用一段时间后，预处理池中的固体废渣会慢慢发酵，生成硫化氢、甲烷等气体，每隔一段时间，需要对堆积的废渣进行一次清理。清理时一般采用人工清理的方式，不仅费时费力，还存在着一定的安全隐患。因此需要对现有的预处理环节进行改进，一方面降低对周围环境的污染，另一方面解决固体废渣难以清理的问题。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种方便对固体废渣进行及时清理、避免对周围环境造成污染、且保证污水预处理长期连续运行的油田海上平台生活污水预处理装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种油田海上平台生活污水预处理装置，包括预处理池，其特征在于：在预处理池上端安装有可拆卸的上盖，在预处理池内安装有水平设置的主滤膜和备用滤膜，所述主滤膜设置在备用滤膜的上方，且主滤膜与备用滤膜之间设有间距，主滤膜的周边及备用滤膜的周边分别与预处理池的侧壁内表面对应部位形成密封接触;在预处理池的侧壁上位于主滤膜的上方部位、位于主滤膜与备用滤膜之间的部位及位于靠近池底的部位分别设有上进液接口、下进液接口和出液接口，在上进液接口、下进液接口和出液接口的位置分别外接有上进液分管、下进液分管和出液管，在上进液分管和下进液分管上各安装一阀门，两进液分管通过三通接头与进液总管连接，在进液总管上和出液管上分别设置有进口压力检测元件和出口压力检测元件。
优选的：所述主滤膜和备用滤膜均由滤芯、设置在滤芯周边的滤膜支架及固定在滤膜支架周边上的弹性密封圈构成;在预处理池内部设置主滤膜和备用滤膜的位置分别设有与预处理池侧壁内表面连接的上部环状托架和下部环状托架，在两环状托架上靠近预处理池侧壁内表面的位置设有环形安装槽;主滤膜和备用滤膜分别支撑在上部环状托架和下部环状托架上，主滤膜上的弹性密封圈和备用滤膜上的弹性密封圈分别插装到上部环状托架上的环形安装槽内和下部环状托架上的环形安装槽内、且分别与预处理池侧壁内表面的对应部位形成密封接触。
优选的：所述预处理池采用上宽下窄的池体结构，由位于上部的宽池体区和位于下部的窄池体区构成，所述主滤膜安装在宽池体区内，所述备用过滤膜安装在窄池体区内。
优选的：所述弹性密封圈采用橡胶圈。
优选的：两滤膜的滤芯均采用孔径为1～4mm的PP棉滤芯。
优选的：所述进口压力检测元件和出口压力检测元件均采用压力表。
本实用新型具有的优点和积极效果是：
本污水预处理装置采用主滤膜和备用滤膜配合的过滤结构，以主滤膜为主要过滤元件，将污水中的固体废渣截留在主滤膜上，过滤后的污水通过出液管输送到后续污水处理环节，当进口压力检测元件与出口压力检测元件的示数的差值大于设定的压力值时，可对主滤膜及时进行更换，从而方便了对固体废渣及时进行清理;由于固体废渣能实现及时清理、且在污水预处理的过程中，预处理池的上端设有上盖，这样，也避免了对周围环境造成污染。采用本污水预处理装置，在主滤膜更换的过程中，可开启下进液分管上的阀门，通过备用滤膜，进行短时过滤，这样，就保证了污水预处理设备长期连续运行。
