申请日2016.05.25
公开(公告)日2016.12.07
IPC分类号B01D29/58; B01D29/35; B01D29/86
摘要

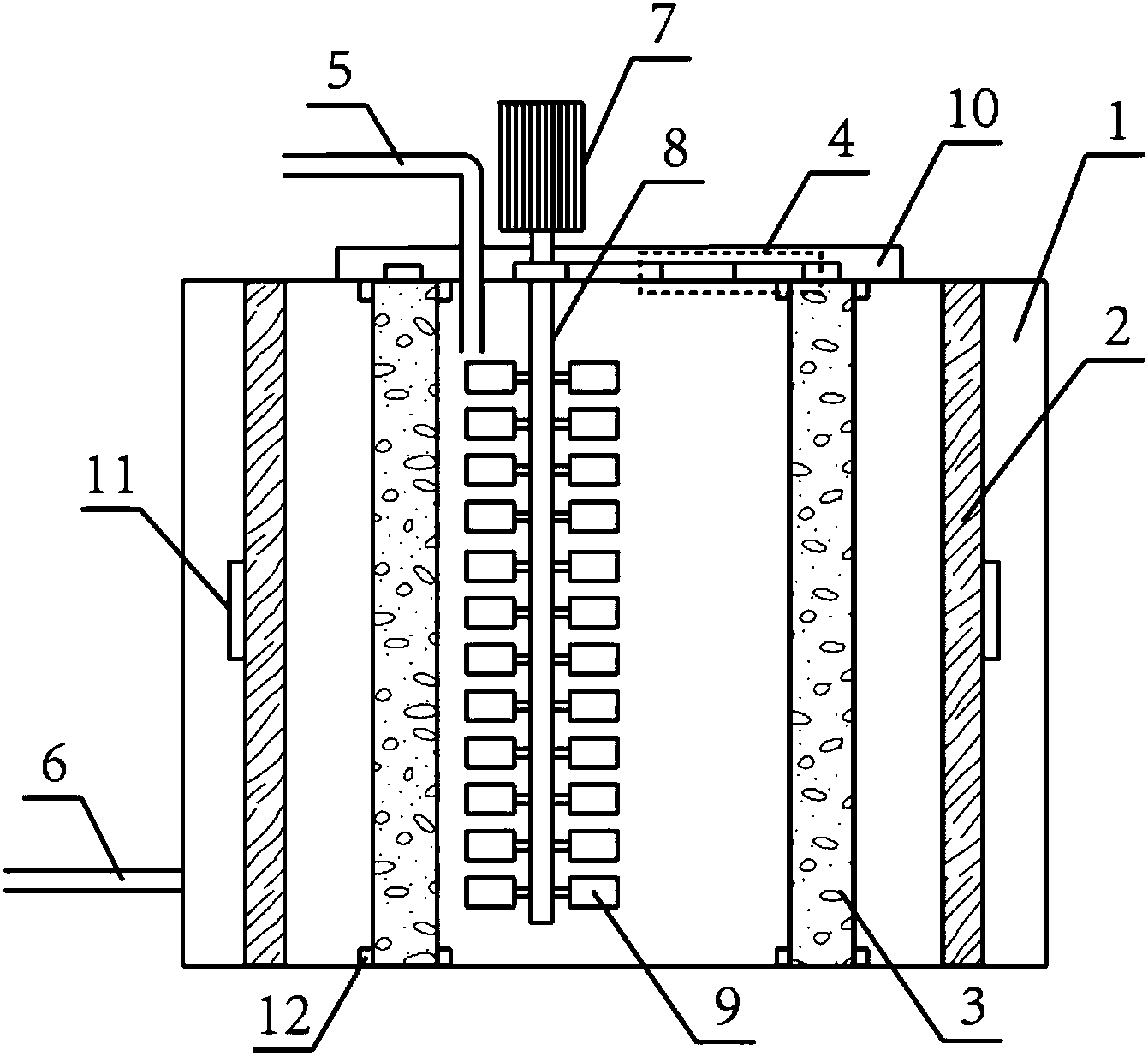

本实用新型属于水处理设备领域，尤其涉及一种高效高强度污水处理装置，所述高效高强度污水处理装置包括：罐体，其内壁内侧设有圆柱形的滤芯，所述滤芯的内侧设有与其中轴线重合的滤料筒，所述滤料筒的上沿与下沿均与所述罐体的内壁相接触，所述滤料筒上沿与传动齿轮组相啮合，所述传动齿轮组由偶数个齿轮构成，进水口位于所述滤料筒的内侧，出水口位于所述滤芯的外侧;齿轮组，所述齿轮组为两个齿轮构成，其中一个所述齿轮与传动齿轮组的相啮合，另一个所述齿轮的两侧分别与电机和搅拌轴相连，所述搅拌轴延伸至所述滤料筒的内侧，所述搅拌轴上安装有叶片。本实用新型可提供一种具有多级过滤，同时具有增压效果的高效高强度污水处理装置。
摘要附图
权利要求书
1.一种高效高强度污水处理装置，其特征在于：所述高效高强度污水处理装置包括：
罐体，其为圆柱形，其内壁内侧设有圆柱形的滤芯，所述滤芯的上沿与下沿均与所述罐体的内壁固定连接，所述滤芯的内侧设有与其中轴线重合的滤料筒，所述滤料筒的上沿与下沿均与所述罐体的内壁相接触，所述滤料筒的横截面为环形，所述滤料筒上沿与传动齿轮组相啮合，所述传动齿轮组由偶数个齿轮构成，进水口位于所述滤料筒的内侧，出水口位于所述滤芯的外侧;
齿轮组，所述齿轮组为两个齿轮构成，其中一个所述齿轮与传动齿轮组的相啮合，另一个所述齿轮的两侧分别与电机和搅拌轴相连，所述搅拌轴延伸至所述滤料筒的内侧，所述搅拌轴上安装有叶片。
2.根据权利要求1所述的高效高强度污水处理装置，其特征在于：所述齿轮组被安装在所述罐体顶部的齿轮箱内。
3.根据权利要求1所述的高效高强度污水处理装置，其特征在于：所述滤芯内侧与外侧均设有固定条。
4.根据权利要求3所述的高效高强度污水处理装置，其特征在于：所述固定条的数量为多个，并呈网格状分布于所述滤芯的外侧和内侧。
5.根据权利要求1-4中任一项所述的高效高强度污水处理装置，其特征在于：所述滤料筒的上沿和下沿与所述罐体的内壁相接触的两侧设有两个环形密封槽。
说明书
一种高效高强度污水处理装置
技术领域
本实用新型属于水处理设备领域，尤其涉及一种高效高强度污水处理装置。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现在常见的污水处理装置普遍存在设计不合理的问题，使得工作效率较低，工作强度较低，不能满足使用的要求。为解决这一问题，中国专利ZL 201520923494.0于2016年4月27日公开了一种高效高强度污水处理装置，包括筒体，所述筒体的内腔沿内壁周向设有过滤网层，所述旋转电机的转子末端连接有搅拌杆，所述横杆之间安装有螺带叶片，所述出水口的开口处内部嵌装有滤芯结构，所述排污管的末端插入逆止阀的阀瓣结构的内部，所述排水连接件的尺寸与进水口的尺寸相适配。该高效高强度污水处理装置通过将螺旋搅拌、离心装置与过滤网、滤芯结构相结合，在搅拌的过程中水体底部的压力不断增强，达到高强度滤水、净水的目的，加设的排污结构方便杂质的清理，将进水口与排水连接件的尺寸设计吻合使得装置能够实现多层、组合净水，大大提高污水处理的工作强度。
因此，基于这些问题，提供一种具有多级过滤，同时具有增压效果的高效高强度污水处理装置具有重要的现实意义。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种具有多级过滤，同时具有增压效果的高效高强度污水处理装置。
本实用新型解决其技术问题是采取以下技术方案实现的：
一种高效高强度污水处理装置，所述高效高强度污水处理装置包括：
罐体，其为圆柱形，其内壁内侧设有圆柱形的滤芯，所述滤芯的上沿与下沿均与所述罐体的内壁固定连接，所述滤芯的内侧设有与其中轴线重合的滤料筒，所述滤料筒的上沿与下沿均与所述罐体的内壁相接触，所述滤料筒的横截面为环形，所述滤料筒上沿与传动齿轮组相啮合，所述传动齿轮组由偶数个齿轮构成，进水口位于所述滤料筒的内侧，出水口位于所述滤芯的外侧;
齿轮组，所述齿轮组为两个齿轮构成，其中一个所述齿轮与传动齿轮组的相啮合，另一个所述齿轮的两侧分别与电机和搅拌轴相连，所述搅拌轴延伸至所述滤料筒的内侧，所述搅拌轴上安装有叶片。
在上述的高效高强度污水处理装置中，进一步的，所述齿轮组被安装在所述罐体顶部的齿轮箱内。
在上述的高效高强度污水处理装置中，进一步的，所述滤芯内侧与外侧均设有固定条。
在上述的高效高强度污水处理装置中，进一步的，所述固定条的数量为多个，并呈网格状分布于所述滤芯的外侧和内侧。
在上述的高效高强度污水处理装置中，进一步的，所述滤料筒的上沿和下沿与所述罐体的内壁相接触的两侧设有两个环形密封槽。
本实用新型的优点和积极效果是：
1、本实用新型具有多级过滤，同时由于叶片和滤芯呈反向旋转，使相对速度提高了一倍，从而具有增压效果。
2、本实用新型通过设有固定条，提高滤芯的强度。
