申请日2016.04.27
公开(公告)日2016.09.07
IPC分类号C02F1/56
摘要
本实用新型提供了一种水处理药剂加药装置，其包括分选筛，所述分选筛上设置有合格药剂流出管和不合格药剂流出管;定量斗，所述定量斗位于所述合格药剂流出管的下方，所述定量斗上设置有药剂输出管;脉冲射流器，所述脉冲射流器上设置有脉冲入口、药剂入口和药剂出口管，其中所述药剂入口与所述药剂输出管连通，所述脉冲入口连通脉冲泵;以及化药罐，所述药剂出口管与所述化药罐连通，所述化药罐中设置有搅拌器，所述化药罐的出口连接有计量泵。本实用新型的水处理药剂加药装置计量准确，能够保证配制溶液的准确度，水处理药剂不会发生团聚等现象，从而保证了污水处理效果，并且能够提高药剂的使用效率20%以上，节约水处理成本10%,污泥处理成本20%。
权利要求书

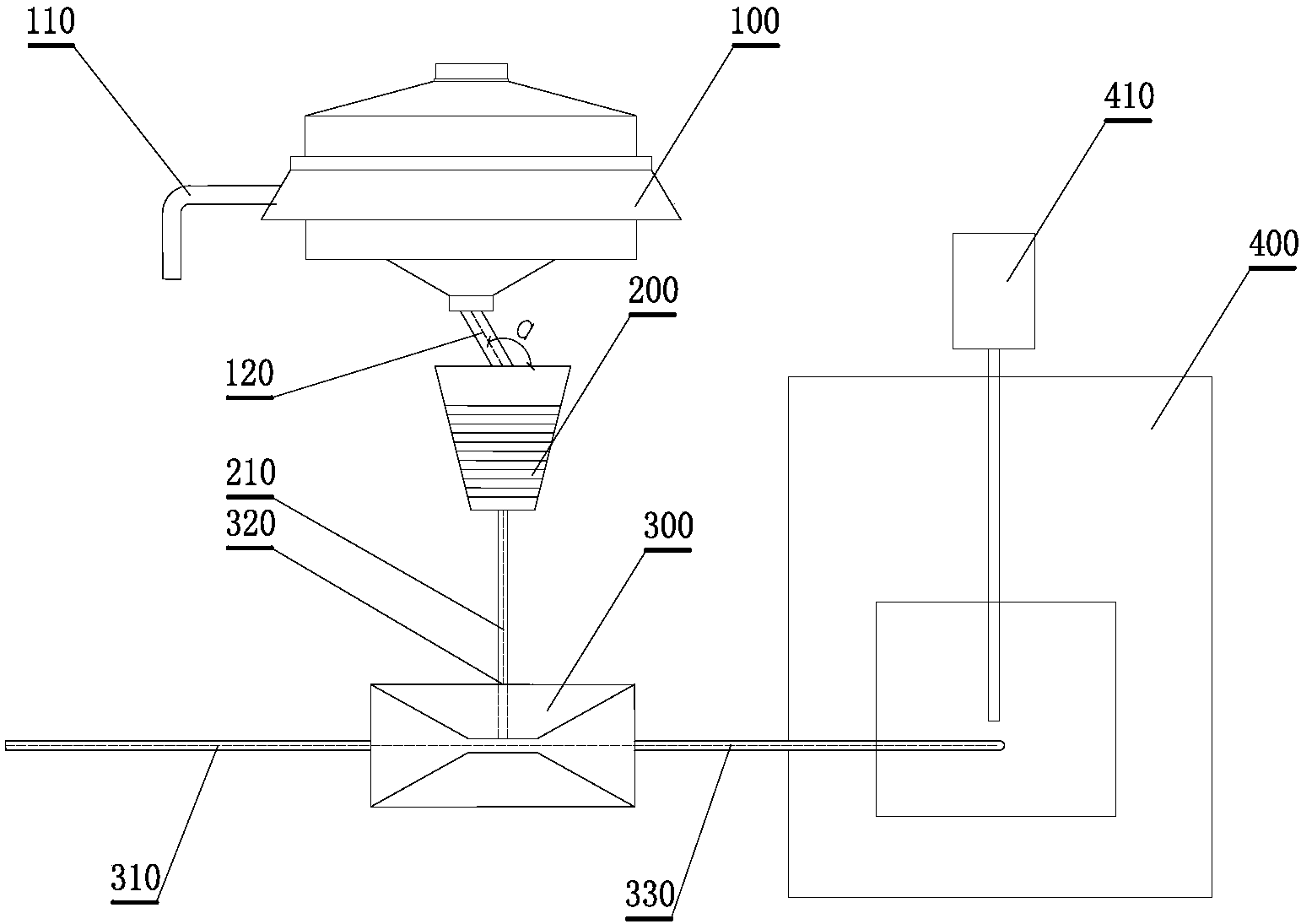

1.一种水处理药剂加药装置，其特征在于，包括
分选筛，所述分选筛上设置有合格药剂流出管和不合格药剂流出管;
定量斗，所述定量斗位于所述合格药剂流出管的下方，所述定量斗上设置有药剂输出管;
脉冲射流器，所述脉冲射流器上设置有脉冲入口、药剂入口和药剂出口管，其中所述药剂入口与所述药剂输出管连通，所述脉冲入口连通脉冲泵;以及
化药罐，所述药剂出口管与所述化药罐连通，所述化药罐中设置有搅拌器，所述化药罐的出口连接有计量泵。
2.根据权利要求1所述的水处理药剂加药装置，其特征在于，所述药剂出口管伸入所述化药罐，且所述药剂出口管远离所述搅拌器。
3.根据权利要求1所述的水处理药剂加药装置，其特征在于，所述药剂出口管整体位于所述化药罐的外部，所述药剂出口管的延伸方向与所述化药罐的切线方向一致。
4.根据权利要求1所述的水处理药剂加药装置，其特征在于，所述脉冲入口的中心线与所述药剂出口管的中心线重合。
5.根据权利要求1所述的水处理药剂加药装置，其特征在于，所述药剂入口的中心线与所述药剂出口管的中心线相垂直。
6.根据权利要求1所述的水处理药剂加药装置，其特征在于，所述分选筛的合格药剂流出管位于所述分选筛的底部。
7.根据权利要求6所述的水处理药剂加药装置，其特征在于，所述分选筛的合格药剂流出管倾斜设置。
8.根据权利要求7所述的水处理药剂加药装置，其特征在于，所述合格药剂流出管的中心线与水平线之间的角度为110度至135度。
9.根据权利要求1至8任意一项所述的水处理药剂加药装置，其特征在于，所述脉冲射流器为文丘里管，所述药剂入口位于所述文丘里管的缩口段。
10.根据权利要求9所述的水处理药剂加药装置，其特征在于，所述药剂加药装置用于聚丙烯酰胺。
说明书
一种水处理药剂加药装置
技术领域
本实用新型涉及水处理设备领域，特别是涉及一种水处理药剂加药装置。
背景技术
随着工农业生产的迅速发展和人民生活水平的不断提高，用水紧张和污水排放的问题已越来越突出，我国环境的问题也日益严峻。在国家可持续发展的新政策下，环境保护已受到各级政府和全国人民的重视，“十三五”对环境提出了新的要求。污水处理是解决环境问题的关键因素，而相对于日益严格的污水排放达标要求，就使得在传统的生物法无法达标的情况下，加药混凝、加药气浮以及污泥处置中大量的使用化学药剂处理污水成为现有方法的重要补充，甚至在造纸废水、脱硫废水等难降解废水处理中是主要的处理单元。其中加药混凝沉淀、加药气浮，以及污泥脱水过程中都要投加聚丙烯酰胺来加强混凝效果。
污水处理的方法有很多，其中加药混凝沉淀、加药气浮，以及污泥脱水过程中都要投加聚丙烯酰胺来加强混凝效果。污水处理过程中会经常用到化学法处理污水、污泥。在平时处理污水的时候，有些污水，使用单一的一种絮凝剂是达不到效果的，必须两种结合使用，在使用无机絮凝剂聚合氯化铝(PAC)、聚合氯化铁(PFC)等和聚丙烯酰胺复合絮凝剂处理污水会达到更好的效果。其中最常用到的关键药剂就是聚丙烯酰胺(PAM)，其在混凝过程中，起到助凝作用。
聚丙烯酰胺(PAM)为水溶性高分子聚合物，不溶于大多数有机溶剂，具有良好的絮凝性，可以降低液体之间的摩擦阻力，按离子特性分可分为非离子、阴离子、阳离子和两性型四种类型。聚丙烯酰胺的作用很大，应用范围很广。因此，它的投加方式、投加量以及作用的机理研究的非常多。通常，投加聚丙烯酰胺采用人工投加，即采用1个化药罐，内置搅拌器，并采用防腐设置。往化药罐加满水，然后人工加入聚丙烯酰胺，搅拌均匀。
但是，这样的加药方式有很大的缺陷：
(1)聚丙烯酰胺价格昂贵，一般的阳离子型聚丙烯酰胺价格在20000元人民币每吨。尽管投加量少，但是每方废水处理均需投加2g。折算吨水运行费用约0.2元/m3，是污水处理中较大的成本费用。而加药系统采用人工投药存在浪费、不准确等弊端，为了保证处理效果，不能减少，因此存在多加药的现象，会浪费药剂并增加运行成本。
(2)聚丙烯酰胺易溶解，但是其进入水中后容易快速起团，而且药团外部形成不容易融化的层，经长时间搅拌浸泡也不能融化。并且这种药团坚硬难以破开，难以再次利用，会对药剂形成巨大的浪费。
因此，提供一种能够准确加药同时使水处理药剂完全溶剂的加药设备是亟待解决的问题。
实用新型内容
基于上述不足，本实用新型提供了一种新的水处理剂加药设备。
本实用新型采用如下技术方案：
一种水处理药剂加药装置，其包括
分选筛，所述分选筛上设置有合格药剂流出管和不合格药剂流出管;
定量斗，所述定量斗位于所述合格药剂流出管的下方，所述定量斗上设置有药剂输出管;
脉冲射流器，所述脉冲射流器上设置有脉冲入口、药剂入口和药剂出口管，其中所述药剂入口与所述药剂输出管连通，所述脉冲入口连通脉冲泵;以及
化药罐，所述药剂出口管与所述化药罐连通，所述化药罐中设置有搅拌器，所述化药罐的出口连接有计量泵。
其中，所述药剂出口管伸入所述化药罐，且所述药剂出口管远离所述搅拌器。
其中，所述药剂出口管整体位于所述化药罐的外部，所述药剂出口管的延伸方向与所述化药罐的切线方向一致。
其中，所述脉冲入口的中心线与所述药剂出口管的中心线重合。
其中，所述药剂入口的中心线与所述药剂出口管的中心线相垂直。
其中，所述分选筛的合格药剂流出管位于所述分选筛的底部。
其中，所述分选筛的合格药剂流出管倾斜设置。
其中，所述合格药剂流出管的中心线与水平线之间的角度为110度至135度。
其中，所述脉冲射流器为文丘里管，所述药剂入口位于所述文丘里管的缩口段。
其中，所述药剂加药装置用于聚丙烯酰胺。
本实用新型的有益效果是：
(1)本实用新型的本实用新型的水处理药剂加药装置首先采用了分选筛对水处理药剂进行筛选从而摈弃不合格药剂，从源头上保证了水处理药剂溶液的纯度;然后采用了定量斗对水处理药剂进行定量，从而保证药剂的准确用量，避免了人工投药中存在的多加药的浪费;然后采用脉冲式加药方式将药剂打入化药罐中，避免了水处理药剂发生团聚而造成溶液浓度不准确以及浪费现象。
(2)本实用新型的水处理药剂加药装置计量准确，能够保证配制溶液的准确度，水处理药剂不会发生团聚等现象，从而保证了污水处理效果，并且能够提高药剂的使用效率20%以上，节约水处理成本10%,污泥处理成本20%。
