申请日2016.05.26
公开(公告)日2017.12.05
IPC分类号C02F9/08
摘要
本发明公开了一种环保污水处理设备，包括格栅、进水管、流量计、处理罐、臭氧发生器、排管、滤板、过滤模块、紫光灯、水质检测仪、出水管、回流管和透明玻璃板，所述的进水管与处理罐连通，进水管内设有格栅，进水管上安装流量计，处理罐底端设有排管，臭氧发生器通过输气管与排管连通，处理罐内设有过滤模块，过滤模块由多个滤板组成，处理罐内壁设有紫光灯，处理罐顶端与出水管连通，出水管上安装水质检测仪，回流管一端与出水管连接，回流管另一端与进水管连接。本发明格使污水中的微生物等氧化，及时更换滤板增加使用寿命，提高过滤效率，紫光灯对水进行消毒杀菌，结构简单，使用方便，利于推广。

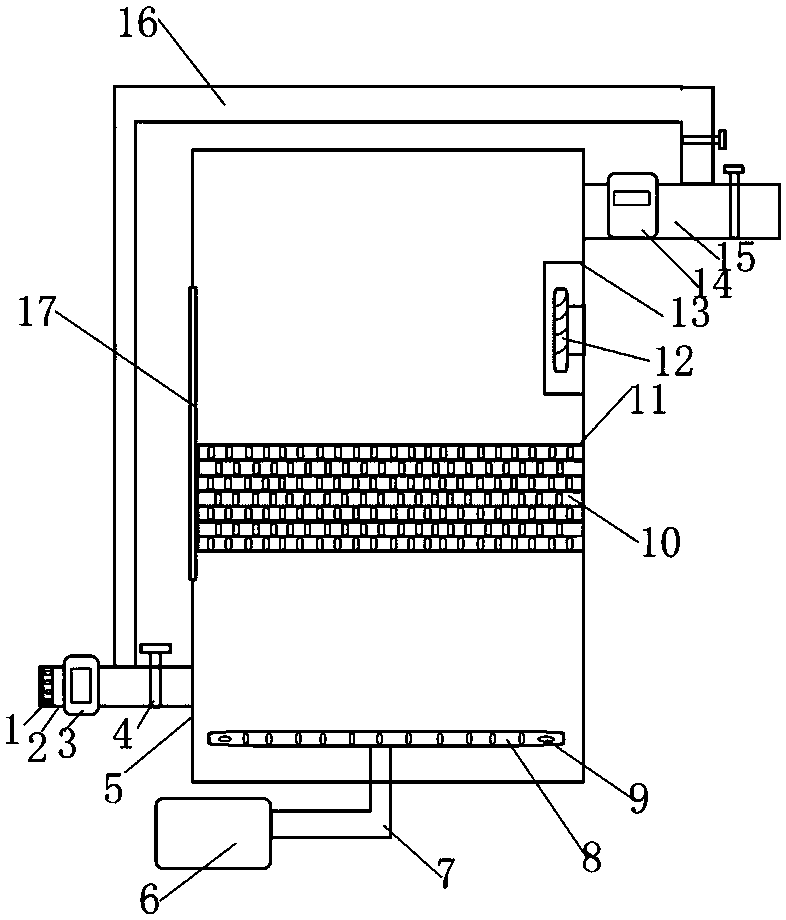

摘要附图
权利要求书
1.一种环保污水处理设备，包括格栅、进水管、流量计、处理罐、臭氧发生器、排管、滤板、过滤模块、紫光灯、水质检测仪、出水管、回流管和透明玻璃板，其特征在于，所述的进水管与处理罐连通，进水管内设有格栅，进水管上安装流量计，进水管上设有控制阀，处理罐底端设有排管，臭氧发生器通过输气管与排管连通，排管上设有多个通气孔，处理罐内设有过滤模块，过滤模块由多个滤板组成，过滤模块与处理罐拆卸式连接，处理罐内壁设有紫光灯，紫光灯外部设有防水罩，处理罐顶端与出水管连通，出水管上安装水质检测仪，回流管一端与出水管连接，回流管另一端与进水管连接。
2.根据权利要求1所述的一种环保污水处理设备，其特征在于，所述的过滤模块设置在通气孔上方。
说明书
一种环保污水处理设备
技术领域
本发明涉及一种环保设备，具体是一种环保污水处理设备。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。环境治理已经是刻不容缓的事情了，我们应该更注重环保。我国环保设备领域还是处于发展阶段，国内企业结构分散，从业企业数量众多，但以中小企业为主，集中度不高，企业产品中科技含量高的设备仍然较少。在我国的环保投资中，环保机械占据着重要地位，环保机械制造业未来空间广阔。其中污水处理设备是重要的一部分，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。现有的污水处理设备对污水的循环利用率低，浪费水资源，滤网经常要更换，使用寿命低。
发明内容
本发明的目的在于提供一种环保污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水处理设备，包括格栅、进水管、流量计、处理罐、臭氧发生器、排管、滤板、过滤模块、紫光灯、水质检测仪、出水管、回流管和透明玻璃板，所述的进水管与处理罐连通，进水管内设有格栅，进水管上安装流量计，进水管上设有控制阀，处理罐底端设有排管，臭氧发生器通过输气管与排管连通，排管上设有多个通气孔，处理罐内设有过滤模块，过滤模块由多个滤板组成，过滤模块与处理罐拆卸式连接，处理罐内壁设有紫光灯，紫光灯外部设有防水罩，处理罐顶端与出水管连通，出水管上安装水质检测仪，回流管一端与出水管连接，回流管另一端与进水管连接。
作为本发明进一步的方案：所述的过滤模块设置在通气孔上方。
作为本发明再进一步的方案：所述的处理罐由防腐蚀材料制成。
与现有技术相比，本发明的有益效果是：本发明格栅阻拦大颗粒漂浮物机悬浮物，流量计记录流水量，控制阀控制污水的进出，通过臭氧发生器内产生的臭氧对污水进行氧化，使污水中的微生物等氧化，过滤模块阻挡水中的颗粒，一段时间后可将过滤模块底端的滤板拆下，过滤模块顶端的滤板移动至底端，同时将新的滤板安装在过滤模块顶端，增加使用寿命，提高过滤效率，紫光灯对水进行消毒杀菌，保证水的循环利用，当水质检测仪检验出排出的水不合格时，通过回流管回流到进水管中在进行过滤杀毒，处理罐侧壁上设有透明玻璃板，通过透明玻璃板可以清楚及时的看到处理罐内的情况，处理罐由防腐蚀材料制成，提高使用寿命，结构简单，使用方便，利于推广。
