申请日2016.04.27
公开(公告)日2016.08.31
IPC分类号B25B27/00
摘要
本实用新型公开了一种水处理RO膜壳端板拆卸装置，属于水处理设备技术领域，包括安装架、支撑架以及施力杆，安装架可拆卸式与端板连接，支撑架卡在RO膜壳外侧，施力杆一端连接到安装架上，另一端穿过支撑架，延伸到所述支撑架的外侧，所述施力杆位于支撑架外侧的一端连接施力装置。本实用新型所述的水处理RO膜壳端板拆卸装置使用时，支撑架起到固定支点的作用，安装架起到连接端板的作用，通过施力装置对施力杆施力，使安装架外移，从而将端板拆卸下来，方便操作，而且省时省力且更加安全，降低劳动强度的同时提高工作效率。
权利要求书
1.水处理RO膜壳端板拆卸装置，包括安装架(2)、支撑架(4)以及施力杆(5)，安装架(2)可拆卸式与端板(1)连接，支撑架(4)卡在RO膜壳(3)外侧，其特征在于：施力杆(5)一端连接到安装架(2)上，另一端穿过支撑架(4)，延伸到所述支撑架(4)的外侧，所述施力杆(5)位于支撑架(4)外侧的一端连接施力装置。
2.如权利要求1所述的水处理RO膜壳端板拆卸装置，其特征在于：所述施力装置包括用以将施力杆(5)向支撑架(4)的外侧方向撬动的杠杆机构。

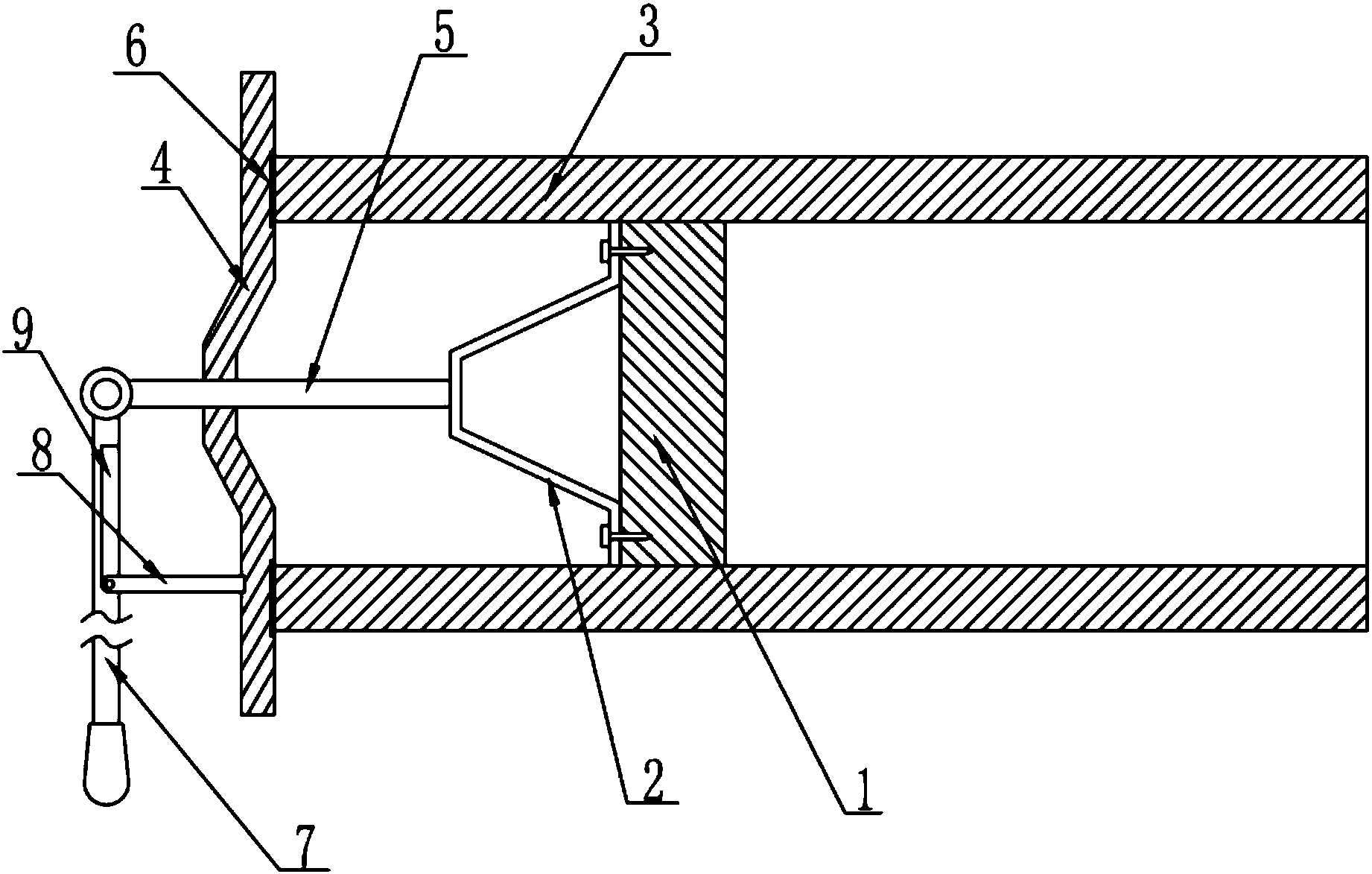

3.如权利要求2所述的水处理RO膜壳端板拆卸装置，其特征在于：所述杠杆机构包括杠杆轴(7)和支撑轴(8)，杠杆轴(7)一端与施力杆(5)可拆式铰接，支撑轴(8)作为杠杆轴(7)的支点实现支撑。
4.如权利要求3所述的水处理RO膜壳端板拆卸装置，其特征在于：支撑轴(8)一端设置在杠杆轴(7)上，另一端为自由端，支撑架(4)上具有与所述自由端配合的限位座。
5.如权利要求3所述的水处理RO膜壳端板拆卸装置，其特征在于：支撑轴(8)一端设置在支撑架(4)上，另一端为自由端，杠杆轴(7)上具有与所述自由端配合的限位座。
6.如权利要求1所述的水处理RO膜壳端板拆卸装置，其特征在于：所述施力装置包括用以将施力杆(5)向支撑架(4)的外侧方向拉动的丝杠机构。
7.如权利要求6所述的水处理RO膜壳端板拆卸装置，其特征在于：所述丝杠机构包括
螺纹通孔，所述螺纹通孔开设于支撑架(4)上，用以穿过施力杆(5)，
螺纹段，所述螺纹段设置于施力杆(5)的外环面上，且所述螺纹段啮合安装于所述螺纹通孔内，
以及转轴(10)，转轴(10)用以带动施力杆(5)转动。
8.如权利要求7所述的水处理RO膜壳端板拆卸装置，其特征在于：施力杆(5)位于支撑架(4)外侧的一端端部设置轴孔，转轴(10)插装于所述轴孔内。
9.如权利要求1-8任一项所述的水处理RO膜壳端板拆卸装置，其特征在于：所述支撑架(4)与RO膜壳(3)端部之间设有环状胶垫(6)。
10.如权利要求9任一项所述的水处理RO膜壳端板拆卸装置，其特征在于：支撑架(4)上设置有用以夹紧RO膜壳(3)的紧固机构。
说明书
水处理RO膜壳端板拆卸装置
技术领域
本实用新型涉及水处理设备领域，具体地说是水处理RO膜壳端板拆卸装置。
背景技术
目前，水处理行业大都采用RO设备进行过滤，也是就反渗透水处理设备，其中，RO膜也就是反渗透膜，这种设备的RO膜通常安装在圆管状的RO膜壳内，外端由端板封堵，但是端板都是嵌入RO膜壳内的，端板的外表面距离RO膜壳的外表面具有一定的距离，当需要更换RO膜时，首先要将端板卸下，传统的拆卸方式是通过钢丝对端板进行拉拽作业，这样不但费时费力，而且存在安全隐患，工作效率低。
发明人针对此种情况，在2012年2月7日，申请了专利号为201220038710.X的中国专利，公开了一种水处理RO膜壳端板拆卸装置，属于水处理设备技术领域，包括固定安装于端板上的安装架和设置于水处理RO膜壳上的支撑架，所述安装架与支撑架之间设有施力杆，所述施力杆一端伸出所述支撑架且伸出端设有一限位凸台，所述施力杆的另一端与所述安装架螺纹连接。
以上结构在实际应用中，虽然起到了一定的辅助效果。但是，发明人在长期的实践中发现，这种装置仍然存在很明显的缺陷：在实际使用时，需要利用额外的夹装工具夹持施力杆进行转动，但是由于施力杆是与安装架螺纹连接，导致力臂过长，用力过大，螺纹很容易损坏;虽然上述专利也提供了采用螺母的实施例，但是在实际上，在转动初期，螺母会随施力杆转动，无法顺利产生旋转啮合;同时，限位凸台与安装架之间的刚性接触，会导致磨损过大，而且浪费人力。
因此，有待于设计一种更加先进的水处理RO膜壳端板拆卸装置。
实用新型内容
为了弥补以上不足，本实用新型提供了一种取代人工拉拽作业的水处理RO膜壳端板拆卸装置，以解决上述背景技术中的问题。
本实用新型的技术方案是：
水处理RO膜壳端板拆卸装置，包括安装架、支撑架以及施力杆，安装架可拆卸式与端板连接，支撑架卡在RO膜壳外侧，其特征在于：施力杆一端连接到安装架上，另一端穿过支撑架，延伸到所述支撑架的外侧，所述施力杆位于支撑架外侧的一端连接施力装置。
本实用新型中，作为一种优选的技术方案，所述施力装置包括用以将施力杆向支撑架的外侧方向撬动的杠杆机构。
本实用新型中，作为一种进一步优选的技术方案，所述杠杆机构包括杠杆轴和支撑轴，杠杆轴一端与施力杆可拆式铰接，支撑轴作为杠杆轴的支点实现支撑。
本实用新型中，作为一种进一步优选的技术方案，支撑轴一端设置在杠杆轴上，另一端为自由端，支撑架上具有与所述自由端配合的限位座。
本实用新型中，作为一种进一步优选的技术方案，支撑轴一端设置在支撑架上，另一端为自由端，杠杆轴上具有与所述自由端配合的限位座。
本实用新型中，作为一种优选的技术方案，所述施力装置包括用以将施力杆向支撑架的外侧方向拉动的丝杠机构。
本实用新型中，作为一种进一步优选的技术方案，所述丝杠机构包括
螺纹通孔，所述螺纹通孔开设于支撑架上，用以穿过施力杆，
螺纹段，所述螺纹段设置于施力杆的外环面上，且所述螺纹段啮合安装于所述螺纹通孔内，
以及转轴，转轴用以带动施力杆转动。
本实用新型中，作为一种进一步优选的技术方案，施力杆位于支撑架外侧的一端端部设置轴孔，转轴插装于所述轴孔内。
本实用新型中，作为一种优选的技术方案，所述支撑架与RO膜壳端部之间设有环状胶垫，所述环状胶垫固定连接到支撑架的侧壁上，环状胶垫在支撑架与RO膜壳之间起到缓冲作用。
本实用新型中，作为一种进一步优选的技术方案，支撑架上设置有用以夹紧RO膜壳的紧固机构。
本实用新型中，作为一种再进一步优选的技术方案，所述紧固机构包括紧固管，紧固管一端固定连接到支撑架上，另一端贴附到RO膜壳的外壁上，紧固管的内壁与RO膜壳的外壁之间具有空腔，所述紧固管的侧壁上插装与空腔内腔相连通的负压管，所述负压管一端与负压发生器相连通。
由于采用了上述技术方案，本实用新型所述的水处理RO膜壳端板拆卸装置使用时，支撑架起到固定支点的作用，安装架起到连接端板的作用，通过施力装置对施力杆施力，使安装架外移，从而将端板拆卸下来，相对于传统的拆卸方式，使用更加方便，省时省力且更加安全，降低劳动强度的同时提高工作效率。
