申请日2016.05.26
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
本实用新型公开一种印花废水处理系统，包括有依次相连用于均匀水量水质的调节池、用于去除废水中纤维杂质的混凝池、用于使废水中絮凝结构增大变粗的絮凝池、用于使废水泥水分离的平流式沉淀池、用于降解水中COD，裂解长链高分子有机物，增加废水可生化性的水解酸化池、用于处理水中COD、氨氮和SS的接触氧化池、再次进行废水泥水分离的辐流沉淀池和收集处理后清水的清水池。藉此，通过将调节池、混凝池、絮凝池、平流式沉淀池、水解酸化池、接触氧化池、辐流沉淀池和清水池依次连接形成印花废水处理系统，实现对废水水质的提升，达到排放标准，减少废水排放对环境的污染，保护了生态环境。

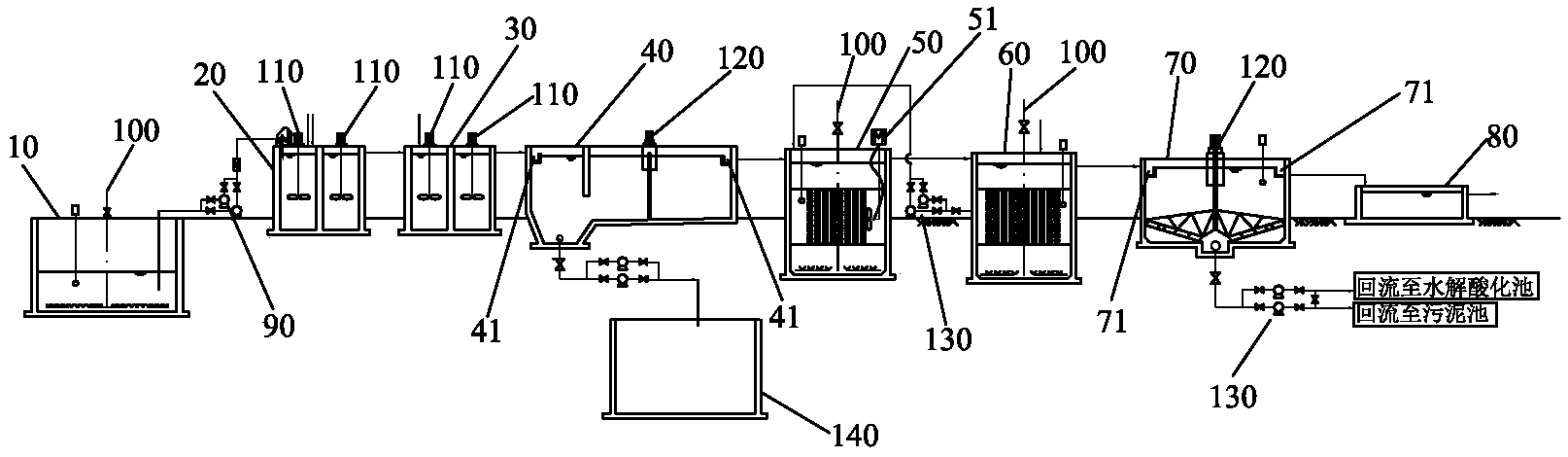

摘要附图
权利要求书
1.一种印花废水处理系统，其特征在于：包括有用于均匀水量水质的调节池、用于去除废水中纤维杂质的混凝池、用于使废水中絮凝结构增大变粗的絮凝池、用于使废水泥水分离的平流式沉淀池、用于降解水中COD，裂解长链高分子有机物，增加废水可生化性的水解酸化池、用于处理水中COD、氨氮和SS的接触氧化池、再次进行废水泥水分离的辐流沉淀池和收集处理后清水的清水池，该调节池与混凝池之间连接有提升泵，该混凝池之出水口与絮凝池之进水口相连接，于混凝池和絮凝池中分别设置有用于对废水进行搅拌的搅拌装置;该平流式沉淀池之进水口与絮凝池之出水口相连，于平流式沉淀池中设置有刮泥装置;该水解酸化池之进水口与平流式沉淀池之出水口相连，于水解酸化池中设置有用于对废水进行曝气生化处理的曝气装置;该接触氧化池之进水口与水解酸化池之出水口相连，并于接触氧化池中设置有将其内废水回流至水解酸化池中的回流装置;该辐流沉淀池之进水口与接触氧化池之出水口相连，并于辐流沉淀池中设置有刮泥装置，于辐流沉淀池底部设置有与水解酸化池相连的回流装置;该清水池之进水口与辐流沉淀池之出水口相连。
2.根据权利要求1所述的印花废水处理系统，其特征在于：所述调节池中设置有曝气装置。
3.根据权利要求1所述的印花废水处理系统，其特征在于：所述水解酸化池和接触氧化池中均具有植物，并于水解酸化池中设置有推流器。
4.根据权利要求1所述的印花废水处理系统，其特征在于：所述系统还包括有一污泥池，上述平流式沉淀池底部及辐流沉淀池底部均设置有污泥排放口，该平流式沉淀池及辐流沉淀池污泥排放口分别与污泥池相连。
5.根据权利要求1所述的印花废水处理系统，其特征在于：所述平流式沉淀池和辐流沉淀池之进水口和出水口处分别设置有一存水区。
说明书
印花废水处理系统
技术领域
本实用新型涉及污水处理领域技术，尤其是指一种印花废水处理系统。
背景技术
印花废水中污染物主要来自调色调浆、印花滚筒、印花筛网的冲洗水，以及印花后处理的皂洗、水洗、洗印花衬布的废水。印花废水的污染程度很高,特征是污染物浓度高、悬浮物高、使用淀粉浆的废水可生化性较好，使用化学浆的废水可生化性差，处理难度大。此外活性染料应用大量尿素，使印花废水的氨氮含量升高。由于印花色浆中的浆料量比染料量多几到几十倍，故印花废水中除染料、助剂外，还含有大量浆料，BOD5 和CODCr 都较高。印花废水如果不加处理直接排放，将会对环境造成严重的污染，主要表现在如下几个方面：(1)对天然水体的污染,印花废水排入天然水体后，其中所含大量有机物会迅速消耗水体中的溶解氧。沉积在河底的有机物，因缺氧产生厌氧分解，释放出的硫化氢又进一步消耗水体中的溶解氧，造成水体中的溶解氧的大幅度下降，严重时将威胁鱼虾类的生存。(2)对农田的污染，用洗水印花废水灌溉农田，由于碱性大，会引起土壤盐碱化。废水中的悬浮物将堵塞土壤的孔隙，阻碍农作物根系的呼吸，影响作物的生长。因此，应对现有印花废水进行处理，以减少其对环境的污染破坏。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种印花废水处理系统，通过将调节池、混凝池、絮凝池、平流式沉淀池、水解酸化池、接触氧化池、辐流沉淀池和清水池依次连接形成印花废水处理系统，实现对废水水质的提升，达到排放标准，减少废水排放对环境的污染，保护了生态环境。
为实现上述目的，本实用新型采用如下之技术方案：
一种印花废水处理系统，包括有用于均匀水量水质的调节池、用于去除废水中纤维杂质的混凝池、用于使废水中絮凝结构增大变粗的絮凝池、用于使废水泥水分离的平流式沉淀池、用于降解水中COD，裂解长链高分子有机物，增加废水可生化性的水解酸化池、用于处理水中COD、氨氮和SS的接触氧化池、再次进行废水泥水分离的辐流沉淀池和收集处理后清水的清水池，该调节池与混凝池之间连接有提升泵，该混凝池之出水口与絮凝池之进水口相连接，于混凝池和絮凝池中分别设置有用于对废水进行搅拌的搅拌装置;该平流式沉淀池之进水口与絮凝池之出水口相连，于平流式沉淀池中设置有刮泥装置;该水解酸化池之进水口与平流式沉淀池之出水口相连，于水解酸化池中设置有用于对废水进行曝气生化处理的曝气装置;该接触氧化池之进水口与水解酸化池之出水口相连，并于接触氧化池中设置有将其内废水回流至水解酸化池中的回流装置;该辐流沉淀池之进水口与接触氧化池之出水口相连，并于辐流沉淀池中设置有刮泥装置，于辐流沉淀池底部设置有与水解酸化池相连的回流装置;该清水池之进水口与辐流沉淀池之出水口相连。
作为一种优选方案：所述调节池中设置有曝气装置。
作为一种优选方案：所述水解酸化池和接触氧化池中均具有植物，并于水解酸化池中设置有推流器。
作为一种优选方案：所述系统还包括有一污泥池，上述平流式沉淀池底部及辐流沉淀池底部均设置有污泥排放口，该平流式沉淀池及辐流沉淀池污泥排放口分别与污泥池相连。
作为一种优选方案：所述平流式沉淀池和辐流沉淀池之进水口和出水口处分别设置有一存水区。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，通过将调节池、混凝池、絮凝池、平流式沉淀池、水解酸化池、接触氧化池、辐流沉淀池和清水池依次连接形成印花废水处理系统，该系统对生产车间的印花废水进行均匀化、絮凝反应、增加可生化性、泥水分离后实现对废水水质的提升，达到排放标准，减少废水排放对环境的污染，保护了生态环境。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对其进行详细说明。
