申请日2016.05.26
公开(公告)日2016.12.07
IPC分类号C02F9/04; C02F11/00; C02F11/12
摘要

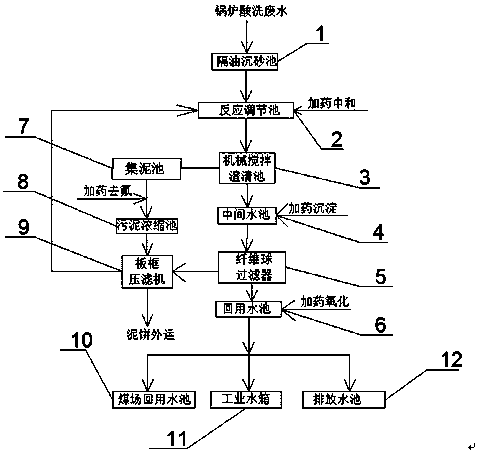

本实用新型公开了一种锅炉酸洗废水处理系统，隔油沉砂池的出口连接有反应调节池，反应调节池的出口连接有机械搅拌澄清池，机械搅拌澄清池一端连接有集泥池，机械搅拌澄清池另一端连接有中间水池，集泥池的出口连接有污泥浓缩池，污泥浓缩池连接有板框压滤机，板框压滤机连接有反应调节池，中间水池的出口连接有纤维球过滤器，纤维球过滤器的一端出口连接有回用水池，纤维球过滤器的另一端出口连接有板框压滤机，回用水池的出口分别连接有煤场回用水池、工业水箱和排放水池。采用本实用新型，对酸洗废水中的重金属离子和氟离子可进行有效的处理，提高了整个系统的可靠性。
摘要附图
权利要求书
1.一种锅炉酸洗废水处理系统，包括隔油沉砂池(1)和板框压滤机(9)，其特征在于，所述隔油沉砂池(1)的出口连接有反应调节池(2)，所述反应调节池(2)的出口连接有机械搅拌澄清池(3)，机械搅拌澄清池(3)一端连接有集泥池(7)，机械搅拌澄清池(3)另一端连接有中间水池(4)，所述集泥池(7)的出口连接有污泥浓缩池(8)，污泥浓缩池(8)连接有板框压滤机(9)，板框压滤机(9)连接有反应调节池(2)，所述中间水池(4)的出口连接有纤维球过滤器(5)，纤维球过滤器(5)一端出口连接有回用水池(6)，所述纤维球过滤器(5)的另一端出口连接有板框压滤机(9)，所述回用水池(6)的出口分别连接有煤场回用水池(10)、工业水箱(11)和排放水池(12)。
2.根据权利要求1所述的一种锅炉酸洗废水处理系统，其特征在于，所述反应调节池(2)中设有曝气系统。
3.根据权利要求1所述的一种锅炉酸洗废水处理系统，其特征在于，所述污泥浓缩池(8)中设有防渗处理系统。
4.根据权利要求1所述的一种锅炉酸洗废水处理系统，其特征在于，所述反应调节池(2)、中间水池(4)和回用水池(6)中均设有搅拌装置。
说明书
一种锅炉酸洗废水处理系统
技术领域
本实用新型涉及废水处理领域，具体是一种锅炉酸洗废水处理系统。
背景技术
锅炉酸洗是指用酸性溶液除去锅炉蒸发受热面内的氧化铁、铜垢和铁垢等杂质，也有消除二氧化硅和水垢等作用，酸洗过程实际上是一个腐蚀表面层的过程，分为循环酸洗和静置酸洗两种。酸洗后的水要进行水洗和碱中和，使所有与酸接触过的表面金属得到碱化，而酸洗后的废水中含有大量的酸性介质、重金属离子和大量的有机物，若是不进行处理直接排放的话，会对环境造成严重的破坏作用。现有的酸水处理系统对环境任具有很大的伤害，不能废水中的含有的有机物能够得到有效的清除，导致周围的土壤过度肥沃，若是直排放到河道中，造成水富化，造成水植物大量爆发，同时得到的大量处理后的碱性废水不能充分利用，造成资源的浪费，此外现有的酸洗废水中的氟离子不能完全的被沉淀，造成环境的污染。
实用新型内容
本实用新型的目的在于提供一种锅炉酸洗废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种锅炉酸洗废水处理系统，包括隔油沉砂池和板框压滤机，所述隔油沉砂池的出口连接有反应调节池，所述反应调节池的出口连接有机械搅拌澄清池，机械搅拌澄清池一端连接有集泥池，机械搅拌澄清池另一端连接有中间水池，所述集泥池的出口连接有污泥浓缩池，污泥浓缩池连接有板框压滤机，板框压滤机连接有反应调节池，所述中间水池的出口连接有纤维球过滤器，纤维球过滤器的一端出口连接有回用水池，所述纤维球过滤器的另一端出口连接有板框压滤机，所述回用水池的出口分别连接有煤场回用水池、工业水箱和排放水池。
作为本实用新型进一步的方案：所述反应调节池中设有曝气系统。
作为本实用新型进一步的方案：所述污泥浓缩池中设有防渗处理系统。
作为本实用新型再进一步的方案：所述反应调节池、中间水池和回用水池中均设有搅拌装置。
与现有技术相比，本实用新型的有益效果是：
所述一种锅炉酸洗废水处理系统，结构简单，设计合理，大大的降低了所排放废水中含有的重金属离子和氟离子含量，保护了周围环境的安全，同时通过加药氧化使得废水中的有机物含量降低，避免了水富化现象的产生，此外，处理后的酸洗废水一部分回煤场回用水池，提高了资源的利用率，所设的中间水池大大提高了重金属离子沉淀的速度，提高了整个系统的可靠性。
