申请日2016.05.26
公开(公告)日2016.12.07
IPC分类号C02F9/14; C02F103/16
摘要
本实用新型公开一种全自动综合电镀废水处理系统，包括有前处理废水调节池、第一pH调节池、第一混凝池、气浮池、第二pH调节池、第二混凝池、第一絮凝池、第一沉淀池、第三pH调节池;通过配合利用前处理废水调节池、第一pH调节池、第一混凝池、气浮池和第二pH调节池对前处理废水进行预先处理，配合利用综合废水调节池、一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池和第二沉淀池对综合废水进行预先处理，然后，再利用第三pH调节池、浅层气浮机、第四pH调节池、厌氧池、兼氧池和好氧MBR膜池对所有废水进行后续处理，以实现同时对前处理废水和综合废水进行高效分离处理，自动化程度高，利于减少人力耗费，降低废水处理成本。

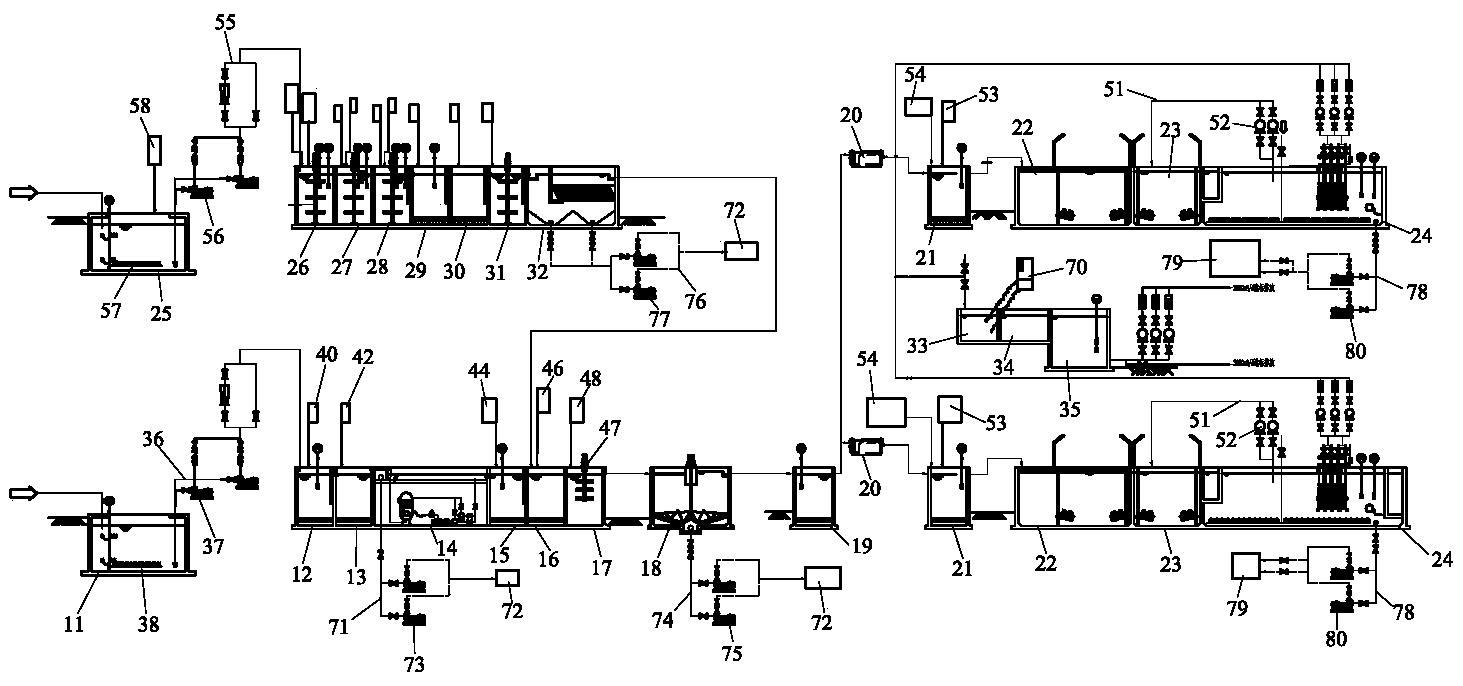

摘要附图
权利要求书
1.一种全自动综合电镀废水处理系统，其特征在于：包括有前处理废水调节池、第一pH调节池、第一混凝池、气浮池、第二pH调节池、第二混凝池、第一絮凝池、第一沉淀池、第三pH调节池、浅层气浮机、第四pH调节池、厌氧池、兼氧池、好氧MBR膜池、综合废水调节池、一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池、第二沉淀池、取样池、测流池和集水池;
该第一pH调节池的高度高于前处理废水调节池的高度，该第一pH调节池通过第一管道连通前处理废水调节池，第一管道上设置有第一提升泵，该第一混凝池连通第一pH调节池，该气浮池连通第一混凝池，该第二pH调节池连通气浮池，该第二混凝池连通第二pH调节池，该第一絮凝池连通第二混凝池，该第一沉淀池连通第一絮凝池，该第三pH调节池连通第一沉淀池，该浅层气浮机的输入口连通第三pH调节池，该浅层气浮机的输出口连通第四pH调节池，该第四pH调节池、厌氧池、兼氧池和好氧MBR膜池依次连通;
该一级破氰池的高度高于综合废水调节池的高度，一级破氰池通过第二管道连通综合废水调节池，该第二管道上设置有第二提升泵，该一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池和第二沉淀池依次连通，该第二沉淀池连通第二混凝池;
该取样池、测流池和集水池依次连通，该取样池连通好氧MBR膜池，取样池上设置有在线监测仪。
2.根据权利要求1所述的全自动综合电镀废水处理系统，其特征在于：所述第一提升泵和第二提升泵均为并联设置的两个。
3.根据权利要求1所述的全自动综合电镀废水处理系统，其特征在于：所述气浮池通过第三管道连接前处理污泥池，该第三管道上设置有第一污泥泵，该第一沉淀池通过第四管道连接前处理污泥池，该第四管道上设置有第二污泥泵，该第二沉淀池通过第五管道连接前处理污泥池，该第五管道上设置有第三污泥泵。
4.根据权利要求3所述的全自动综合电镀废水处理系统，其特征在于：所述第一污泥泵、第二污泥泵和第三污泥泵均为并联设置的两个。
5.根据权利要求1所述的全自动综合电镀废水处理系统，其特征在于：所述浅层气浮机、第四pH调节池、厌氧池、兼氧池和好氧MBR膜池均为两个，两浅层气浮机的输入口均连通前述第三pH调节池，两浅层气浮机的输出口分别连通两第四pH调节池，其中一第四pH调节池、其中一厌氧池、其中一兼氧池和其中一好氧MBR膜池依次连通;另一第四pH调节池、另一厌氧池、另一兼氧池和另一好氧MBR膜池依次连通，两好氧MBR膜池均连通取样池。
6.根据权利要求1所述的全自动综合电镀废水处理系统，其特征在于：所述好氧MBR膜池通过第六管道连通生化污泥池，该第六道道上设置有第四污泥泵，该第四污泥泵为并联设置的两个。
7.根据权利要求1所述的全自动综合电镀废水处理系统，其特征在于：所述好氧MBR膜池与兼氧池之间连接有硝化液回流管，该硝化液回流管上设置有回流泵。
说明书
全自动综合电镀废水处理系统
技术领域
本实用新型涉及废水处理领域技术，尤其是指一种全自动综合电镀废水处理系统。
背景技术
电镀废水的来源一般为：(1)镀件清洗水;(2)废电镀液;(3)其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的 “跑、冒、滴、漏”的各种槽液和排水;(4)设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。
前处理废水和综合废水是电镀废水中最常见的一种，然而，现有的电镀废水处理系统均不能同时高效地对前处理废水和综合废水进行分离处理，并且耗人工、自动化程度低。因此，有必要对目前的电镀废水处理系统进行改进。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种全自动综合电镀废水处理系统，其能有效解决现有之电镀废水处理系统不能同时有效地对前处理废水和综合废水进行分离处理并且自动化程度低的问题。
为实现上述目的，本实用新型采用如下之技术方案：
一种全自动综合电镀废水处理系统，包括有前处理废水调节池、第一pH调节池、第一混凝池、气浮池、第二pH调节池、第二混凝池、第一絮凝池、第一沉淀池、第三pH调节池、浅层气浮机、第四pH调节池、厌氧池、兼氧池、好氧MBR膜池、综合废水调节池、一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池、第二沉淀池、取样池、测流池和集水池;
该第一pH调节池的高度高于前处理废水调节池的高度，该第一pH调节池通过第一管道连通前处理废水调节池，第一管道上设置有第一提升泵，该第一混凝池连通第一pH调节池，该气浮池连通第一混凝池，该第二pH调节池连通气浮池，该第二混凝池连通第二pH调节池，该第一絮凝池连通第二混凝池，该第一沉淀池连通第一絮凝池，该第三pH调节池连通第一沉淀池，该浅层气浮机的输入口连通第三pH调节池，该浅层气浮机的输出口连通第四pH调节池，该第四pH调节池、厌氧池、兼氧池和好氧MBR膜池依次连通;
该一级破氰池的高度高于综合废水调节池的高度，一级破氰池通过第二管道连通综合废水调节池，该第二管道上设置有第二提升泵，该一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池和第二沉淀池依次连通，该第二沉淀池连通第二混凝池;
该取样池、测流池和集水池依次连通，该取样池连通好氧MBR膜池，取样池上设置有在线监测仪。
作为一种优选方案，所述第一提升泵和第二提升泵均为并联设置的两个。
作为一种优选方案，所述气浮池通过第三管道连接前处理污泥池，该第三管道上设置有第一污泥泵，该第一沉淀池通过第四管道连接前处理污泥池，该第四管道上设置有第二污泥泵，该第二沉淀池通过第五管道连接前处理污泥池，该第五管道上设置有第三污泥泵。
作为一种优选方案，所述第一污泥泵、第二污泥泵和第三污泥泵均为并联设置的两个。
作为一种优选方案，所述浅层气浮机、第四pH调节池、厌氧池、兼氧池和好氧MBR膜池均为两个，两浅层气浮机的输入口均连通前述第三pH调节池，两浅层气浮机的输出口分别连通两第四pH调节池，其中一第四pH调节池、其中一厌氧池、其中一兼氧池和其中一好氧MBR膜池依次连通;另一第四pH调节池、另一厌氧池、另一兼氧池和另一好氧MBR膜池依次连通，两好氧MBR膜池均连通取样池。
作为一种优选方案，所述好氧MBR膜池通过第六管道连通生化污泥池，该第六道道上设置有第四污泥泵，该第四污泥泵为并联设置的两个。
作为一种优选方案，所述好氧MBR膜池与兼氧池之间连接有硝化液回流管，该硝化液回流管上设置有回流泵。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：
通过配合利用前处理废水调节池、第一pH调节池、第一混凝池、气浮池和第二pH调节池对前处理废水进行预先处理，配合利用综合废水调节池、一级破氰池、二级破氰池、还原池、第五pH调节池、第三混凝池、第二絮凝池和第二沉淀池对综合废水进行预先处理，然后，再利用第三pH调节池、浅层气浮机、第四pH调节池、厌氧池、兼氧池和好氧MBR膜池对所有废水进行后续处理，以实现同时对前处理废水和综合废水进行高效分离处理，自动化程度高，利于减少人力耗费，降低废水处理成本。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
