申请日2016.05.03
公开(公告)日2016.12.07
IPC分类号C02F9/10; C02F101/34
摘要
本实用新型公开一种三氯苯酚生产废水处理装置，预沉降池进水口接废水管道，预沉降池内的上层液体通过管道送入吸附脱附塔的吸附进液口，吸附脱附塔的废水排放口接管道排放;分馏塔顶部设有甲醇循环管经冷凝器与吸附脱附塔的脱附进液口相连，吸附脱附塔产生的解脱液通过管道送入分馏塔上的进液口，分馏塔底部出液口通过管道与清液结晶池相连，清液结晶池的上层清液通过管道送入吸附脱附塔的吸附进液口。废水经过预沉降池的处理后，降低了废水中的酚类物质浓度，通过专用的吸附树脂，将废水中的酚类物质进行进一步的清除，在使用一段时间后，通过脱附液将吸附树脂中的酚类物质脱附出来，通过分馏塔进行分馏，保证吸附脱附塔的脱附效率。
权利要求书
1.一种三氯苯酚生产废水处理装置，包括预沉降池、吸附脱附塔、分馏塔和清液结晶池，其特征在于：预沉降池进水口接废水管道，所述预沉降池内的上层液体通过管道送入吸附脱附塔的吸附进液口，所述吸附脱附塔的废水排放口接管道排放;所述分馏塔顶部设有甲醇循环管经冷凝器与所述吸附脱附塔的脱附进液口相连，所述吸附脱附塔产生的解脱液通过管道送入所述分馏塔上的进液口，所述分馏塔底部出液口通过管道与所述清液结晶池相连，所述清液结晶池的上层清液通过管道送入所述吸附脱附塔的吸附进液口。
2.根据权利要求1所述的三氯苯酚生产废水处理装置，其特征在于，所述预沉降池的进液口处安装沉淀剂滴加装置。
3.根据权利要求1所述的三氯苯酚生产废水处理装置，其特征在于，所述预沉降池包括混合池和沉淀池，在所述混合池内设有搅拌装置。
4.根据权利要求1所述的三氯苯酚生产废水处理装置，其特征在于，所述分馏塔由再沸器提供热源。
5.根据权利要求1所述的三氯苯酚生产废水处理装置，其特征在于，所有连接管道都为内壁涂覆涂层的耐腐蚀管道。
说明书
三氯苯酚生产废水处理装置
技术领域：
本实用新型属于化工领域，具体涉及一种三氯苯酚生产废水处理装置。
背景技术：
三氯苯酚是一种高效、广谱、低毒型咪唑类杀菌剂咪酰胺的重要中间体，咪酰胺具有预防保护治疗等多重作用，内含咪鲜胺基团的咪唑类广谱杀菌剂;在三氯苯酚生产时，就会产生一些废水，这些废水里含有一定的酚类物质，而这个含酚的废水具有一定的毒性，对环境具有危害的作用，也能威胁人们的身体健康，而且目前对含酚废液的处理有光催化氧化法、电催化氧化法、双氧水氧化法等，但是这些处理操作起来比较复杂，并且比较的耗能，该装置能够有效的处理废液，也能够回收一定的资源进行再利用。
实用新型内容
本实用新型针对存在的技术问题，提供一种三氯苯酚生产废水处理装置，具有吸附饱和量大，解吸容易，再生损耗少，经久耐用的特点。

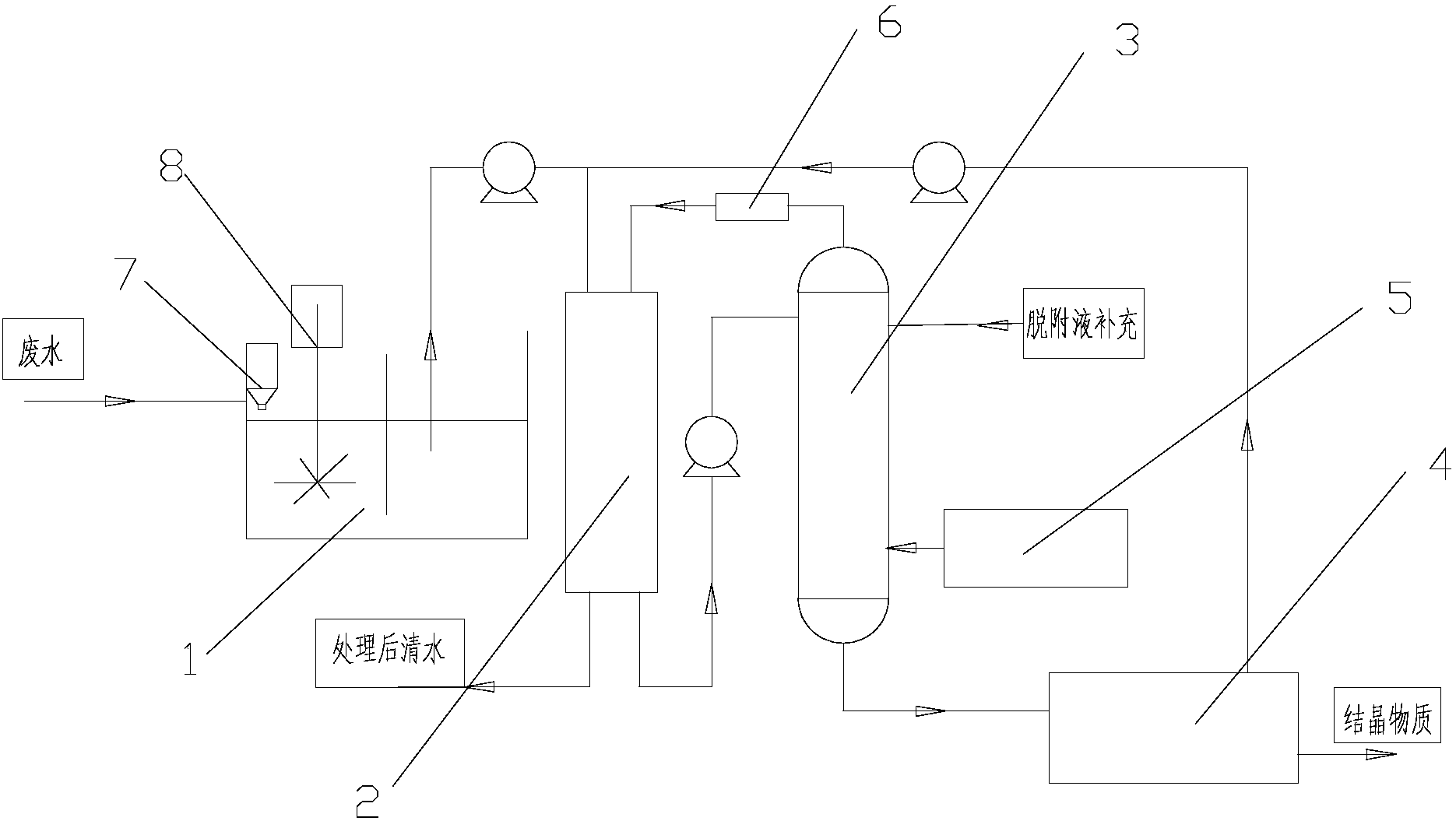

为了解决上述的技术问题，本实用新型提出一种三氯苯酚生产废水处理装置，包括预沉降池、吸附脱附塔、分馏塔和清液结晶池，在吸附脱附塔内填充专用吸附树脂，用以对酚类物质的吸附，所述预沉降池进水口接废水管道，所述预沉降池内的上层液体通过管道送入吸附脱附塔的吸附进液口，所述吸附脱附塔的废水排放口接管道排放;所述分馏塔顶部设有甲醇循环管经冷凝器与所述吸附脱附塔的脱附进液口相连，所述吸附脱附塔产生的解脱液通过管道送入所述分馏塔上的进液口，所述分馏塔底部出液口通过管道与所述清液结晶池相连，所述清液结晶池的上层清液通过管道送入所述吸附脱附塔的吸附进液口。
本实用新型的进一步限定技术方案，前述的三氯苯酚生产废水处理装置，所述预沉降池的进液口处安装沉淀剂滴加装置，通过滴加絮凝剂，使废水中的酚类物质初步进行沉淀。
前述的三氯苯酚生产废水处理装置，所述预沉降池包括混合池和沉淀池，在所述混合池内设有搅拌装置，保证絮凝剂能够充分反应，避免造成浪费和污染。
进一步的，前述的三氯苯酚生产废水处理装置，所述分馏塔由再沸器提供热源;所有连接管道都为内壁涂覆涂层的耐腐蚀管道。
本实用新型有益效果：废水经过预沉降池的处理后，降低了废水中的酚类物质浓度，使得酚类物质在后续处理中更加容易清除，通过专用的吸附树脂，将废水中的酚类物质进行进一步的清除，由于本套装置还兼具脱附的功能，在使用一段时间后，通过脱附液将吸附树脂中的酚类物质脱附出来，通过分馏塔进行分馏，保证吸附脱附塔的脱附效率，达到更好的净化水质的目的，清液结晶池内的结晶酚类物质可以直接回收利用，上层清液送入吸附脱附塔中再次处理，杜绝有害废水的直接排放，也能够回收一些有用的资源，确保效益最大化。
