申请日2016.05.03
公开(公告)日2016.12.28
IPC分类号B65D90/02; B65G67/06
摘要
本实用新型涉及自卸式污泥仓料斗装置。目的是提供的仓料斗装置能够使污泥顺畅地落到装载的运输车厢中，具有节省人工劳动力、提高工作效率以及结构简单的特点。技术方案是：自卸式污泥仓料斗装置，包括存放污泥的仓料斗，其特征在于：所述仓料斗包括形成仓料斗外轮廓的固定墙板以及可摆动地铰接在固定墙板下部的左右两侧且通过动力组件进行开合运动的两块活动墙板。所述动力组件为气缸或者油缸。每个气缸或者油缸的两端分别铰接在立柱和活动墙板上。
权利要求书

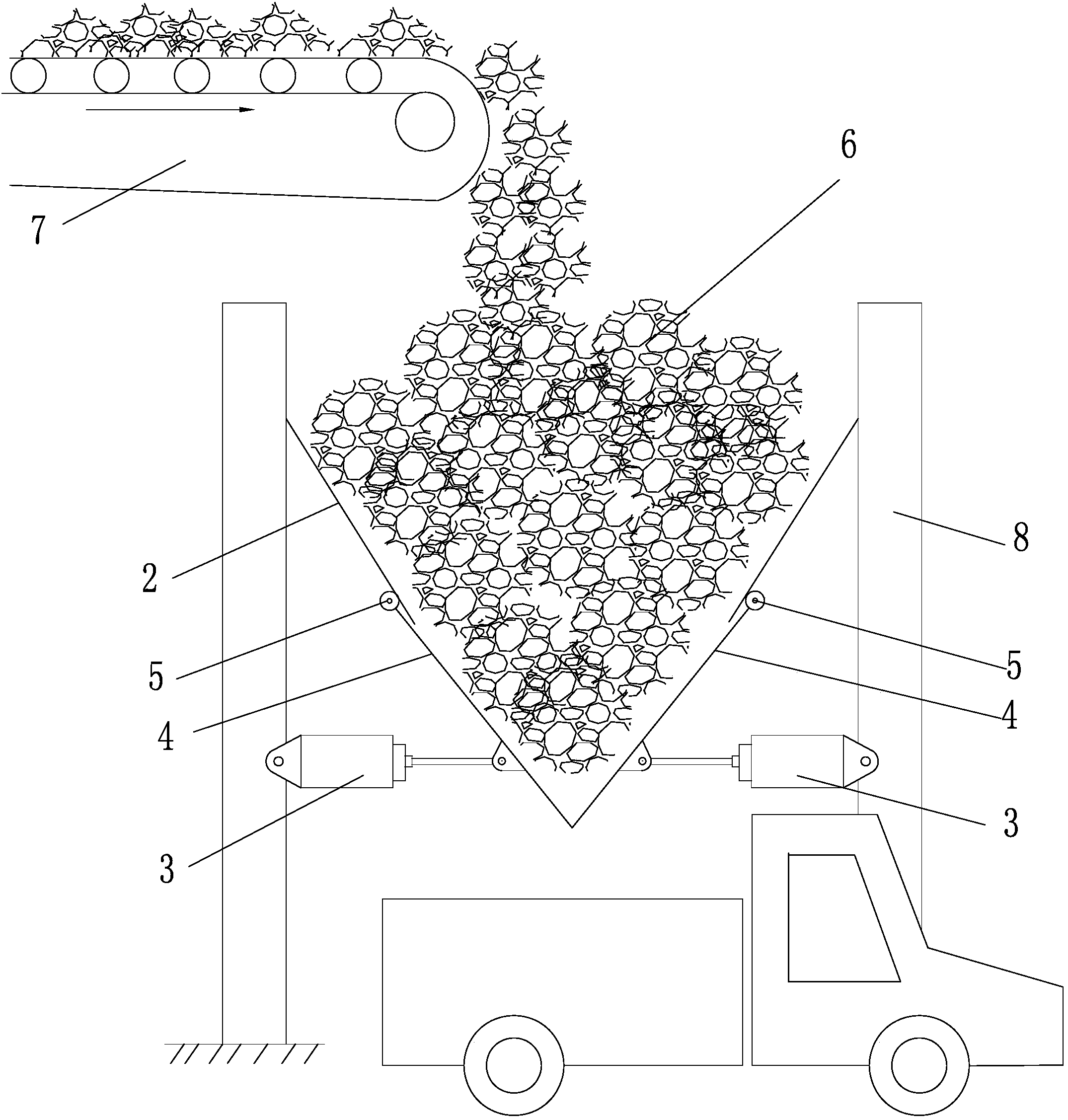

1.自卸式污泥仓料斗装置，包括存放污泥(6)的仓料斗(1)，其特征在于：所述仓料斗包括形成仓料斗外轮廓的固定墙板(2)以及可摆动地铰接在固定墙板下部的左右两侧且通过动力组件(3)进行开合运动的两块活动墙板(4)。
2.根据权利要求1所述的自卸式污泥仓料斗装置，其特征在于：所述动力组件为气缸或者油缸。
3.根据权利要求2所述的自卸式污泥仓料斗装置，其特征在于：每个气缸或者油缸的两端分别铰接在立柱(8)和活动墙板上。
说明书
自卸式污泥仓料斗装置
技术领域
本实用新型涉及污泥仓料斗，尤其是一种自卸式污泥仓料斗装置。
背景技术
如图3所示，一般污泥仓料斗(尤其是造纸厂的污泥仓料斗)都是漏斗形设计，为方便卸料，在料斗底部设计一只气动或液压开关阀门9。由于污泥是固体块状，且含有一定量的水分，污泥与污泥间，污泥与墙板间有一定摩擦力，污泥容易在仓料斗中形成搭桥现象，导致污泥卸料不畅，需人工进行处理，但是人工工作量非常大，影响正常卸料时间。
实用新型内容
本实用新型的目的是克服上述背景技术的不足，提供自卸式污泥仓料斗装置，该仓料斗装置能够使污泥顺畅地落到装载的运输车厢中，具有节省人工劳动力、提高工作效率以及结构简单的特点。
本实用新型提供的技术方案是：
自卸式污泥仓料斗装置，包括存放污泥的仓料斗，其特征在于：所述仓料斗包括形成仓料斗外轮廓的固定墙板以及可摆动地铰接在固定墙板下部的左右两侧且通过动力组件进行开合运动的两块活动墙板。
所述动力组件为气缸或者油缸。
每个气缸或者油缸的两端分别铰接在立柱和活动墙板上。
本实用新型有益效果是：
本实用新型通过打开活动墙板可以使污泥顺畅地落到装载的运输车厢中，不需要人工进行处理，既节省了人工成本也提高了工作效率;且本实用新型制作简单方便，既适用于污泥，也适用于砂石、粮食、饲料等仓料制作，实用性非常广， 而且非常有效
