申请日2016.05.11
公开(公告)日2016.11.30
IPC分类号B01D33/067; B01D33/76
摘要
本实用新型公开了一种新型污水过滤器，包括过滤器本体，所述过滤器本体内部设置有呈圆柱结构的滤芯，在所述过滤器本体的下方设置有杂质腔，在所述过滤器本体的下方安装有连通管，所述连通管安装有杂质处理腔，所述杂质处理腔包括腔体、位于所述腔体内部的腔室，在所述腔室内安装有推动杆，所述推动杆的端部安装有推动件，在所述腔体的一端设置有杂质出口。本实用新型在使用时，生活污水经过滤芯处理后，杂质进入杂质腔，并通过连通管进入到杂质处理腔中，通过推动件将杂质从杂质出口端排出去。
权利要求书

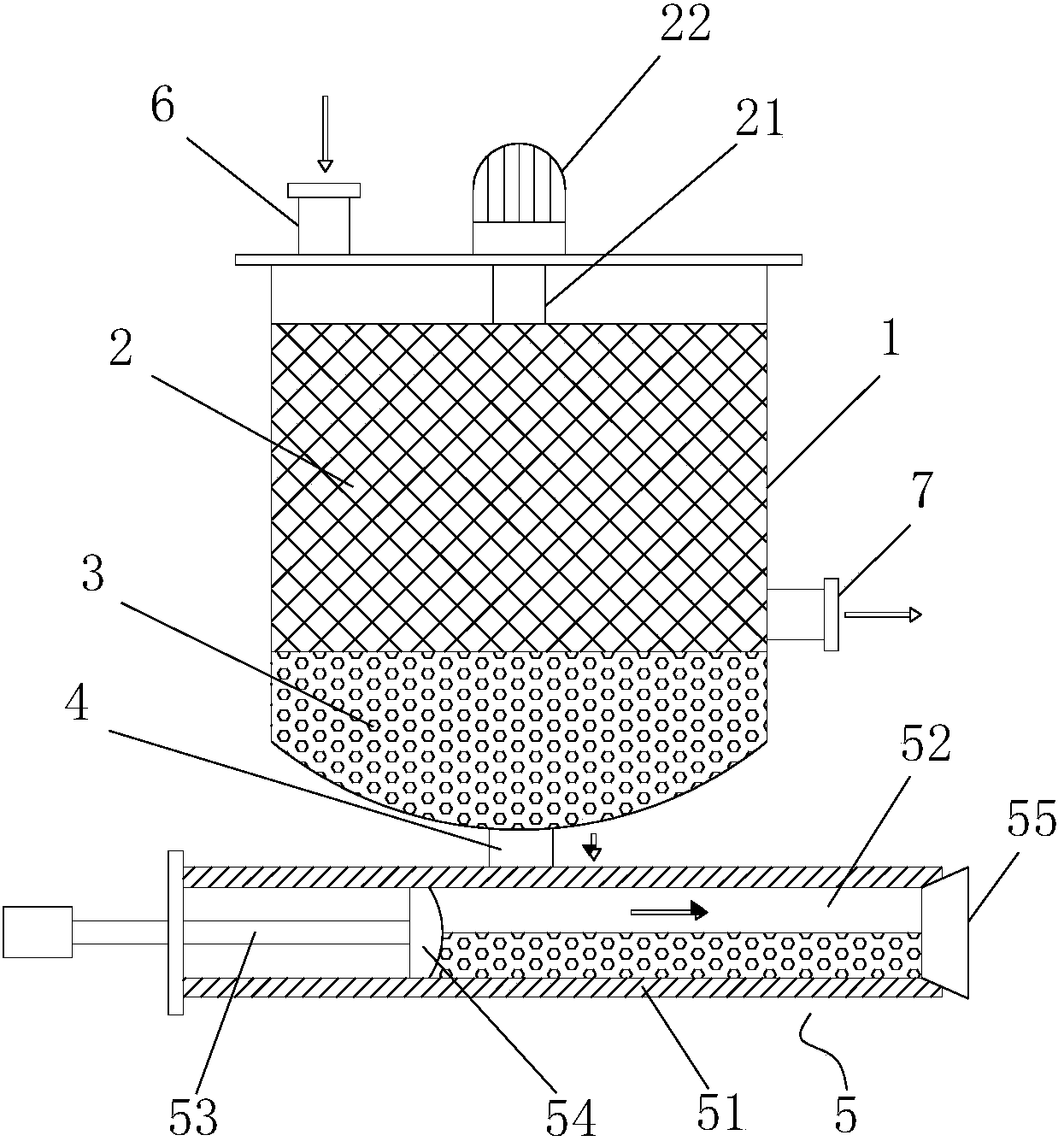

1.一种新型污水过滤器，其特征在于：包括过滤器本体(1)，所述过滤器本体(1)内部设置有呈圆柱结构的滤芯(2)，在所述过滤器本体(1)的下方设置有杂质腔(3)，在所述过滤器本体(1)的下方安装有连通管(4)，所述连通管(4)安装有杂质处理腔(5)，所述杂质处理腔(5)包括腔体(51)、位于所述腔体(51)内部的腔室(52)，在所述腔室(52)内安装有推动杆(53)，所述推动杆(53)的端部安装有推动件(54)，在所述腔体(51)的一端设置有杂质出口(55)。
2.根据权利要求1所述的一种新型污水过滤器，其特征在于：所述滤芯(2)内部安装有转动轴(21)，所述转动轴(21)与电机(22)相连。
3.根据权利要求1所述的一种新型污水过滤器，其特征在于：所述过滤器本体(1)的上端设置有进水管(6)，所述过滤器本体(1)的侧端设置有出水管(7)。
4.根据权利要求3所述的一种新型污水过滤器，其特征在于：所述进水管(6)和出水管(7)上均设置有调节阀。
说明书
一种新型污水过滤器
技术领域
本实用新型涉及环保技术领域，尤其涉及一种新型污水过滤器。
背景技术
地球上的水资源，从广义来说是指水圈内水量的总体。包括经人类控制并直接可供灌溉、发电、给水、航运、养殖等用途的地表水和地下水，以及江河、湖泊、井、泉、潮汐、港湾和养殖水域等。从狭义上来说是指逐年可以恢复和更新的淡水量。水资源是发展国民经济不可缺少的重要自然资源。在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时有许多地区也濒临水资源利用之不平衡。
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150--400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。目前在污水过滤过程中产生的杂质不便于进行清理。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种新型污水过滤器。
本实用新型是通过以下技术方案实现：
一种新型污水过滤器，包括过滤器本体，所述过滤器本体内部设置有呈圆柱结构的滤芯，在所述过滤器本体的下方设置有杂质腔，在所述过滤器本体的下方安装有连通管，所述连通管安装有杂质处理腔，所述杂质处理腔包括腔体、位于所述腔体内部的腔室，在所述腔室内安装有推动杆，所述推动杆的端部安装有推动件，在所述腔体的一端设置有杂质出口。
作为本实用新型的优选技术方案，所述滤芯内部安装有转动轴，所述转动轴与电机相连。
作为本实用新型的优选技术方案，所述过滤器本体的上端设置有进水管，所述过滤器本体的侧端设置有出水管。
作为本实用新型的优选技术方案，所述进水管和出水管上均设置有调节阀。
与现有的技术相比，本实用新型的有益效果是：本实用新型在使用时，生活污水经过滤芯处理后，杂质进入杂质腔，并通过连通管进入到杂质处理腔中，通过推动件将杂质从杂质出口端排出去。
