申请日2016.05.13
公开(公告)日2016.09.21
IPC分类号C02F9/06; C02F103/36
摘要

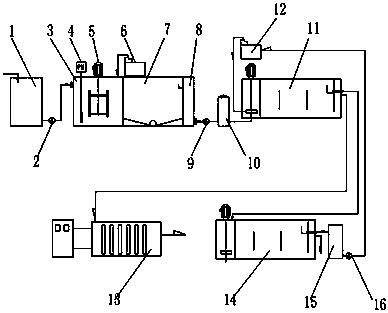

本实用新型公开了一种金刚烷胺废水萃取和电渗析处理的系统，包括按照水流方向依次连通的中和反应池(3)、沉淀池(7)、萃取装置(11)和双极膜电渗析装置(13)，连通沉淀池(7)与萃取装置(11)的之间设有输送泵(9)，萃取装置(11)外接有萃取剂投加装置(12)，所述的中和反应池(3)连通有废水收集池(1)，中和反应池(3)与废水收集池(1)之间的管道上连通有提升泵(2)。本实用新型的有益效果是：本实用新型能够将胺化废水和溴化废水进行中和以去除部分溶解性固体和有机物，然后在萃取装置内分离回收废水中的金刚烷胺等有价物，最后在双极膜电渗析装置内回收酸和碱，其具有成本低、处理效率高、物质回收利用率高等优点。
权利要求书
1.一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：包括按照水流方向依次通过管道连通的中和反应池(3)、沉淀池(7)、萃取装置(11)和双极膜电渗析装置(13)，连通沉淀池(7)与萃取装置(11)的管道上设有输送泵(9)，萃取装置(11)外接有萃取剂投加装置(12)。
2.根据权利要求1所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的中和反应池(3)通过管道连通有废水收集池(1)，中和反应池(3)与废水收集池(1)之间的管道上连通有提升泵(2)。
3.根据权利要求1或2所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的中和反应池(3)内设有pH检测仪(4)。
4.根据权利要求1或2所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的中和反应池(3)内设有搅拌机(5)。
5.根据权利要求1或2所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的中和反应池(3)外接加药装置(6)。
6.根据权利要求1所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的沉淀池(7)连通有中间池(8)，中间池(8)与输送泵(9)连通。
7.根据权利要求1所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的萃取装置(11)连通有反萃取装置(14)。
8.根据权利要求7所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的反萃取装置(14)连通有萃取剂中间槽(15)，萃取剂中间槽(15)与萃取剂投加装置(12)连通。
9.根据权利要求8所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的萃取剂中间槽(15)与萃取剂投加装置(12)之间连通有萃取剂循环泵(16)。
10.根据权利要求1所述的一种金刚烷胺废水萃取和电渗析处理的系统，其特征在于：所述的输送泵(9)与萃取装置(11)连通有过滤器(10)。
说明书
一种金刚烷胺废水萃取和电渗析处理的系统
技术领域
本实用新型涉及污水处理领域，具体的说，是一种金刚烷胺废水萃取和电渗析处理的系统。
背景技术
在抗病毒药物制药生产中，金刚烷胺在临床上广泛用于流感病毒A型感染性疾病的预防和治疗。此外，金刚烷胺还是治疗帕金森病、帕金森综合症等神经性疾病的药物。目前，国内企业多采用化学合成法生产金刚烷胺，该工艺生产过程中产生的胺化废水和溴化废水是两种典型的难降解废水。其中，胺化废水水量较大且呈强碱性，COD高达15 g/L以上，溶解性固体含量更是高达200~250 g/L。相比而言，溴化废水水量较小，污染物浓度较低，但废水呈极端的酸性，溶解性固体含量也高达200 g/L以上。
由于金刚烷胺制药废水具有成分复杂、污染物浓度高、含盐量大等特点，且废水中的金刚烷胺及其衍生物具有很强的抗菌活性，可生物降解极差，长期以来一直缺乏经济、有效的处理方法，给企业的正常生产和废水处理带来严重的困扰。有研究表明，结晶法虽然可以降低废水中金刚烷胺浓度并实现对产物的回收，但会产生大量的碱液，容易导致二次污染。Fenton法(亚铁盐和过氧化氢的组合)和铁碳微电解法虽然具有较好的处理效果，但在实际应用中存在处理成本高、资源浪费大等方面的问题，并且无法实现废水中有价物的回收利用。
实用新型内容
本实用新型的目的在于提供一种处理成本低、物质回收利用率高、能够避免造成二次污染的金刚烷胺废水萃取和电渗析处理的系统。
本实用新型通过下述技术方案实现：一种金刚烷胺废水萃取和电渗析处理的系统，包括按照水流方向依次通过管道连通的中和反应池、沉淀池、萃取装置和双极膜电渗析装置，连通沉淀池与萃取装置的管道上设有输送泵，萃取装置外接有萃取剂投加装置。
所述的中和反应池通过管道连通有废水收集池，中和反应池与废水收集池之间的管道上连通有提升泵。
所述的中和反应池内设有pH检测仪。
所述的中和反应池内设有搅拌机。
所述的中和反应池外接加药装置。
所述的沉淀池连通有中间池，中间池与输送泵连通。
所述的萃取装置连通有反萃取装置。
所述的反萃取装置连通有萃取剂中间槽，萃取剂中间槽与萃取剂投加装置连通。
所述的萃取剂中间槽与萃取剂投加装置之间连通有萃取剂循环泵。
所述的输送泵与萃取装置连通有过滤器。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型能够将金刚烷胺生产过程中产生的胺化废水和溴化废水在中和反应池内进行酸碱中和以去除部分溶解性固体和有机物，然后在萃取装置内采用络合萃取法分离回收废水中的金刚烷胺等有价物，最后在双极膜电渗析装置内采用双极膜电渗析技术回收酸和碱，其具有成本低、处理效率高、物质回收利用率高等优点;
(2)本实用新型通过设置pH检测仪能够实时检测中和反应池内液体的pH值，以便于监控中和反应的进度，通过设置搅拌机能够帮助液体快速混合均匀，从而提高反应的速度以及效率，通过设置加药装置能够向中和反应池内添加药物以控制pH值保持在合适的范围内，保证反应正常进行;
(3)本实用新型通过设置反萃取装置能够使萃取剂回收再利用，从而节约了成本，提高了物质利用率，通过使用萃取剂循环泵，能够将反萃取后回收的萃取剂再次添加到取剂投加装置内，有利于保证反应的进度不被打断。
