申请日2016.05.09
公开(公告)日2016.10.12
IPC分类号B01D50/00
摘要
本实用新型涉及一种污泥干化尾气除尘装置，包括除尘箱，以及设于所述除尘箱内的喷淋管道、固定架和若干旋转挡板，所述旋转挡板具有旋转轴且通过所述旋转轴设于所述固定架上，所述旋转轴通过外部驱动电机控制，所述喷淋管道上设有若干喷淋头，所述喷淋头均匀分布在所述旋转挡板的旋转轴之间，所述旋转挡板的截面为S型，所述除尘箱具有进气口和出气口，所述除尘箱的底部设有积灰阀门。与已有技术相比，本实用新型的有益效果在于：除尘效果较为理想，利于绿色环保。
权利要求书

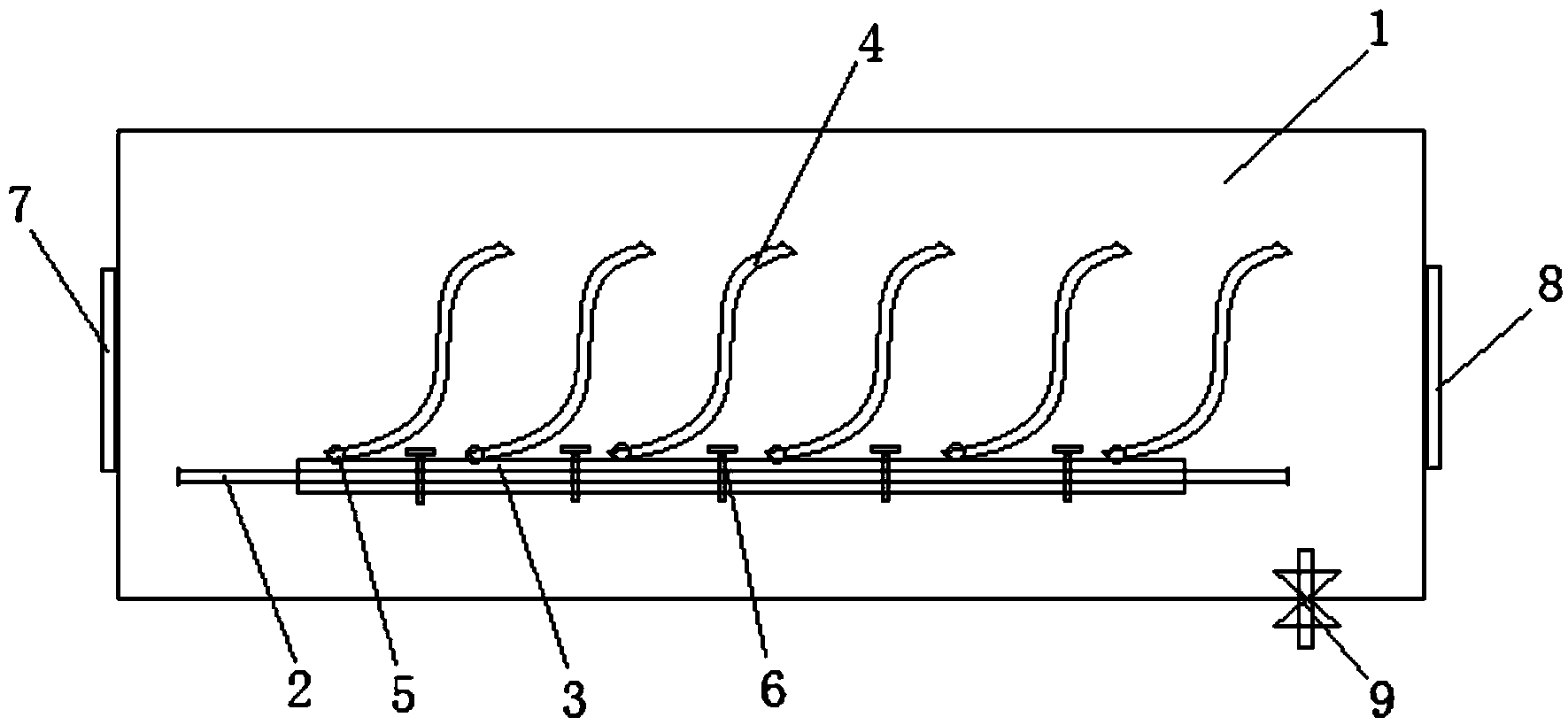

1.一种污泥干化尾气除尘装置，其特征在于，包括除尘箱(1)，以及设于所述除尘箱(1)内的喷淋管道(2)、固定架(3)和若干旋转挡板(4)，所述旋转挡板(4)具有旋转轴(5)且通过所述旋转轴(5)设于所述固定架(3)上，所述旋转轴(5)通过外部驱动电机控制，所述喷淋管道(2)上设有若干喷淋头(6)，所述喷淋头(6)均匀分布在所述旋转挡板(4)的旋转轴(5)之间，所述旋转挡板(4)的截面为S型，所述除尘箱(1)具有进气口(6)和出气口(7)，所述除尘箱(1)的底部设有积灰阀门(9)。
2.如权利要求1所述污泥干化尾气除尘装置，其特征在于，所述旋转挡板(4)的旋转角度为40°～140°。
说明书
一种污泥干化尾气除尘装置
技术领域
本实用新型涉及污泥干化尾气处理技术领域，尤其涉及一种污泥干化尾气除尘装置。
背景技术
污泥干化尾气的特点是含粉尘量大、潮湿并带有腐蚀性，温度则普遍在100℃以上，如果直接排入大气将会对环境造成污染，现有的除尘净化装置效果不理想。
实用新型内容
有鉴于此，本实用新型的目的是提供一种污泥干化尾气除尘装置，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：
一种污泥干化尾气除尘装置，其中，包括除尘箱，以及设于所述除尘箱内的喷淋管道、固定架和若干旋转挡板，所述旋转挡板具有旋转轴且通过所述旋转轴设于所述固定架上，所述旋转轴通过外部驱动电机控制，所述喷淋管道上设有若干喷淋头，所述喷淋头均匀分布在所述旋转挡板的旋转轴之间，所述旋转挡板的截面为S型，所述除尘箱具有进气口和出气口，所述除尘箱的底部设有积灰阀门。
上述污泥干化尾气除尘装置，其中，所述旋转挡板的旋转角度为40°～140°。
与已有技术相比，本实用新型的有益效果在于：
除尘效果较为理想，利于绿色环保。
