申请日2017.09.30
公开(公告)日2018.02.02
IPC分类号F04C2/10; F04C13/00; B02C4/00
摘要
本发明公开了一种环保设备专用污泥泵，包括吸入腔、排出腔、主电机、粉碎分离机和支撑架，所述支撑架最左端设有排出腔，所述排出腔右方安装有吸入腔，所述吸入腔上方安装有粉碎分离机，所述支撑架最右端设置有主电机，所述主电机上安装有传动轴，所述传动轴上安装有密封腔，所述传动轴通过轴承座安装在密封腔上，所述密封腔左端口内侧安装有轴密封圈，所述传动轴左侧安装有中间轴，所述中间轴两端分别安装有左万向节和右万向节，所述左万向节上安装有转子，所述转子上安装有定子，所述粉碎分离机的上部安装有次电机，所述次电机上安装有转鼓，所述转鼓左侧设置有进泥口。本发明环保设备专用污泥泵具有不堵塞和使用寿命长的特点。
权利要求书

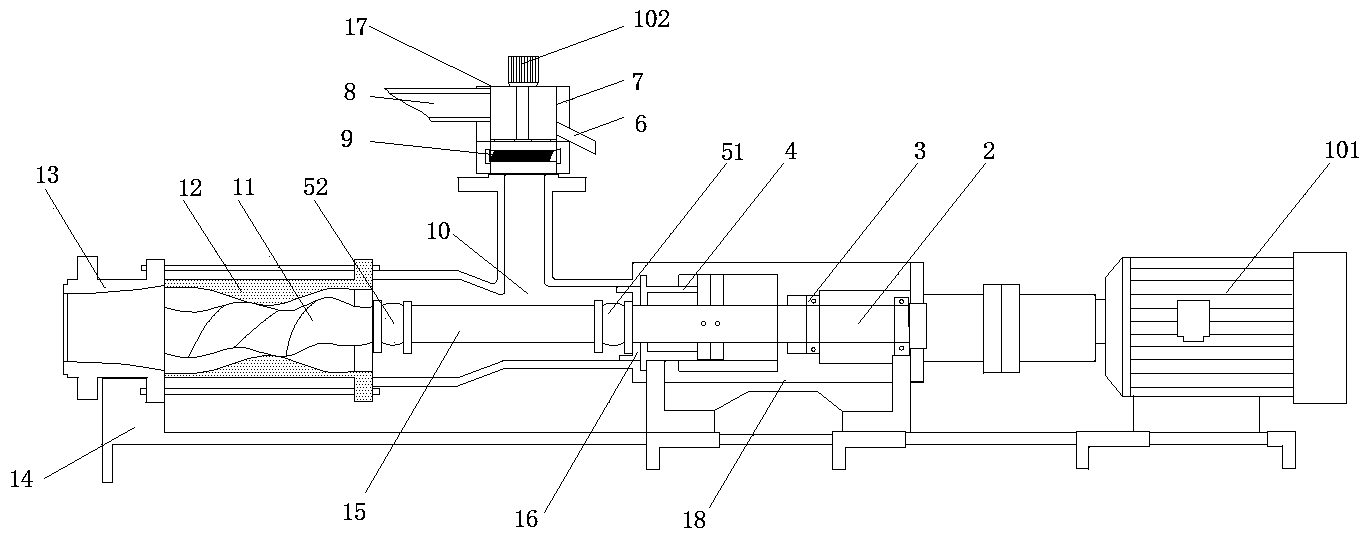

1.一种环保设备专用污泥泵，包括吸入腔(10)、排出腔(13)、主电机(101)、粉碎分离机(17)和支撑架(14)，其特征在于，所述支撑架(14)最左端设有排出腔(13)，所述排出腔(13)右方安装有吸入腔(10)，所述吸入腔(10)上方安装有粉碎分离机(14)，所述支撑架(14)最右端设置有主电机(101)，所述主电机(101)上安装有传动轴(2)，所述传动轴(2)上安装有密封腔(18)，所述传动轴(2)通过轴承座(3)安装在密封腔(18)上，所述密封腔(18)左端口内侧安装有轴密封圈(4)，所述传动轴(2)左侧安装有中间轴(15)，所述中间轴(15)两端分别安装有左万向节(52)和右万向节(51)，所述左万向节(52)上安装有转子(11)，所述转子(11)上安装有定子(12)，所述粉碎分离机(17)的上部安装有次电机(102)，所述次电机(102)上安装有转鼓(7)，所述转鼓(7)左侧设置有进泥口(8)，所述转鼓(7)右侧设置有出杂口(6)，所述转鼓(7)下方安装有碎石辊(9)。
2.根据权利要求1所述的一种环保设备专用污泥泵，其特征在于，所述密封腔(18)与吸入腔(10)之间设有密封圈(16)。
3.根据权利要求1所述的一种环保设备专用污泥泵，其特征在于，所述中间轴(15)、定子(12)、转子(11)、左万向节(52)和右万向节(51)上刷有防腐耐磨漆。
说明书
一种环保设备专用污泥泵
技术领域
本发明涉及环保设备污泥处理设备领域，具体是一种环保设备专用污泥泵。
背景技术
环保设备专用污泥泵是指环保措施中清理污泥使用的专用污泥泵，污水处理厂后期设备，用于污泥转移。在环保工程里占据重要地位，现在城市化速度快，城市排污每天都要进行，但是污泥处理现场总是发生污泥泵故障的现象，追究其原因有二：一是污泥泵内部受损，已经完全报废;二是污泥泵传送污泥时被堵塞;污泥泵的损坏和故障非常耽误排污流程的有序进行，降低了排污效率，并且报废的排污泵难以回收，十分浪费。现有的污泥泵使用寿命短、易堵塞，给污泥的处理增加了困扰，是需要解决的一个问题。
发明内容
本发明的目的在于提供一种环保设备专用污泥泵，以解决现有技术中的污泥泵易堵塞、使用寿命短的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保设备专用污泥泵，包括吸入腔、排出腔、主电机、粉碎分离机和支撑架，所述支撑架最左端设有排出腔，所述排出腔右方安装有吸入腔，所述吸入腔上方安装有粉碎分离机，所述支撑架最右端设置有主电机，所述主电机上安装有传动轴，所述传动轴上安装有密封腔，所述传动轴通过轴承座安装在密封腔上，所述密封腔左端口内侧安装有轴密封圈，所述传动轴左侧安装有中间轴，所述中间轴两端分别安装有左万向节和右万向节，所述左万向节上安装有转子，所述转子上安装有定子，所述粉碎分离机的上部安装有次电机，所述次电机上安装有转鼓，所述转鼓左侧设置有进泥口，所述转鼓右侧设置有出杂口，所述转鼓下方安装有碎石辊。
优选的，所述密封腔与吸入腔之间设有密封圈。
优选的，所述中间轴、定子、转子、左万向节和右万向节上刷有防腐耐磨漆。
与现有技术相比，本发明的有益效果是：本发明环保设备专用污泥泵，吸入腔上方安装有粉碎分离机，将污泥中的大块砖瓦等物质利用离心力分离出去，污泥中的小石块等坚硬物质利用碎石辊碾碎，减少了坚硬物质对转子和定子的磨损，并且有效的避免了堵塞，增加了污泥泵的使用寿命。中间轴、定子、转子、左万向节和右万向节上刷有防腐耐磨漆，有效地减少了污泥中的酸碱物质对污泥泵内部的腐蚀，延长了污泥泵的使用寿命。
