申请日2017.09.29
公开(公告)日2018.01.26
IPC分类号C02F9/04
摘要
本发明公开了一种耐指纹板水处理装置，其结构包括一级高压泵、二级高压泵、保安过滤器、软化器、活性炭过滤器、石英砂过滤器、过滤阀、压力表、控制器、水质表、控制按钮、温度计、框架、表壳、表盘、指针、固定螺丝、传感线、六角螺栓、接口，所述的框架为矩形结构，所述的一级高压泵为圆形结构且底部安装于框架内部上端右侧，本发明的有益效果：本实用设有的压力表安装于框架上端，将设有的传感线来传递感应的数据，而后通过表盘与指针进行显示压力，便于观察压力，防止造成压力过高发生危险。
权利要求书

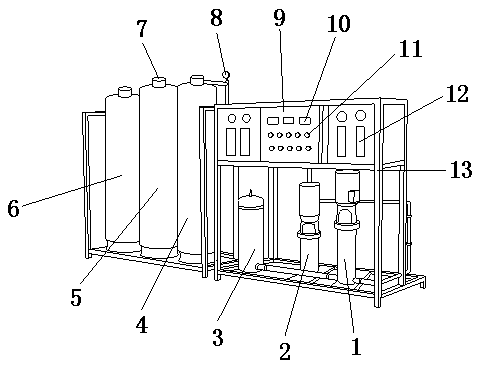

1.一种耐指纹板水处理装置，其结构包括一级高压泵(1)、二级高压泵(2)、保安过滤器(3)、软化器(4)、活性炭过滤器(5)、石英砂过滤器(6)、过滤阀(7)、压力表(8)、控制器(9)、水质表(10)、控制按钮(11)、温度计(12)、框架(13)，其特征在于：所述的框架(13)为矩形结构，所述的一级高压泵(1)为圆形结构且底部安装于框架(13)内部上端右侧，所述的二级高压泵(2)为圆形结构且底部安装于框架(13)内部上端中部，所述的软化器(4)、活性炭过滤器(5)与石英砂过滤器(6)均为圆形结构且底部安装于框架(13)上端，所述的过滤阀(7)设有两个以上且为圆形结构，所述的过滤阀(7)底部安装于软化器(4)、活性炭过滤器(5)与石英砂过滤器(6)上端，所述的水质表(10)设有两个以上且为矩形结构，所述的水质表(10)后端通过扣合方式安装于控制器(9)前端顶部，所述的控制按钮(11)设有两个以上且为圆形结构，所述的控制按钮(11)后端通过嵌入方式安装于控制器(9)前端，所述的温度计(12)后端通过扣合方式安装于控制器(9)前端右端;
所述的压力表(8)包括表壳(801)、表盘(802)、指针(803)、固定螺丝(804)、传感线(805)、六角螺栓(806)、接口(807)，所述的接口(807)为圆形结构且上端通过焊接方式与六角螺栓(806)底部相连接，所述的传感线(805)与表壳(801)电连接，所述的表壳(801)为圆形结构且前端设有活动装设表盘(802)的凹槽，所述的表盘(802)底端通过两个固定螺丝(804)安装于表壳(801)前端，所述的指针(803)通过嵌入方式设于表盘(802)中部。
2.根据权利要求1所述的一种耐指纹板水处理装置，其特征在于：所述的保安过滤器(3)为圆形结构且底部安装于框架(13)内部上端左侧。
3.根据权利要求1所述的一种耐指纹板水处理装置，其特征在于：所述的压力表(8)底部与框架(13)连接。
4.根据权利要求1所述的一种耐指纹板水处理装置，其特征在于：所述的控制器(9)安装于框架(13)前端。
5.根据权利要求1所述的一种耐指纹板水处理装置，其特征在于：所述的温度计(12)设有两个以上且为矩形结构。
说明书
一种耐指纹板水处理装置
技术领域
本发明是一种耐指纹板水处理装置，属于水处理装置领域。
背景技术
水处理装置包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。
现有技术公开了申请号为：CN201580003554.X的一种水处理装置和使用该水处理装置的水处理方法，所述水处理装置具有用于清洁处理层的简单构造，并且制造成本低廉。该水处理装置设有水平设置的筒状主体，并且从所述主体的轴向上的一端供应待处理液体，并从主体的另一端排放已处理液体。该水处理装置进一步设有清洁流体供应部和清洁流体回收部，所述清洁流体供应部连接到所述主体的下周表面，并且用于向主体的内部供应清洁流体，所述清洁流体回收部连接到主体的上周表面，并且用于回收来自主体的内部的清洁流体。所述主体沿其轴向隔开，并且具有封装有多个粒子的多个处理层。但是现有的技术无法显示并确保设备中的压力是否处于安全压力，导致压力过高而发生事故。
发明内容
针对现有技术存在的不足，本发明目的是提供一种耐指纹板水处理装置，以解决现有的技术无法显示并确保设备中的压力是否处于安全压力，导致压力过高而发生事故的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种耐指纹板水处理装置，其结构包括一级高压泵、二级高压泵、保安过滤器、软化器、活性炭过滤器、石英砂过滤器、过滤阀、压力表、控制器、水质表、控制按钮、温度计、框架，所述的框架为矩形结构，所述的一级高压泵为圆形结构且底部安装于框架内部上端右侧，所述的二级高压泵为圆形结构且底部安装于框架内部上端中部，所述的软化器、活性炭过滤器与石英砂过滤器均为圆形结构且底部安装于框架上端，所述的过滤阀设有两个以上且为圆形结构，所述的过滤阀底部安装于软化器、活性炭过滤器与石英砂过滤器上端，所述的水质表设有两个以上且为矩形结构，所述的水质表后端通过扣合方式安装于控制器前端顶部，所述的控制按钮设有两个以上且为圆形结构，所述的控制按钮后端通过嵌入方式安装于控制器前端，所述的温度计后端通过扣合方式安装于控制器前端右端，所述的压力表包括表壳、表盘、指针、固定螺丝、传感线、六角螺栓、接口，所述的接口为圆形结构且上端通过焊接方式与六角螺栓底部相连接，所述的传感线与表壳电连接，所述的表壳为圆形结构且前端设有活动装设表盘的凹槽，所述的表盘底端通过两个固定螺丝安装于表壳前端，所述的指针通过嵌入方式设于表盘中部。
进一步地，所述的保安过滤器为圆形结构且底部安装于框架内部上端左侧。
进一步地，所述的压力表底部与框架连接。
进一步地，所述的控制器安装于框架前端。
进一步地，所述的温度计设有两个以上且为矩形结构。
进一步地，所述的控制器为防水材质，防止内部渗水导致零件损坏。
进一步地，所述的控制按钮表面设有防滑套胶，防止手滑。
有益效果
本发明一种耐指纹板水处理装置：本实用设有的压力表安装于框架上端，将设有的传感线来传递感应的数据，而后通过表盘与指针进行显示压力，便于观察压力，防止造成压力过高发生危险。
