申请日2017.09.29
公开(公告)日2018.02.02
IPC分类号C02F9/08
摘要
本发明公开了一种高效防堵塞污水处理器，包括外筒体，设置在外筒体上的污水进口、排污口、净水出口，设置在外筒体内部的过滤桶和活性炭过滤层，与外筒体底端连接的外筒体底板，以及设置在外筒体底板下部的支座;所述过滤桶包括截面为半圆形的上筒体，与上筒体下部连接的圆柱形下筒体，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构，所述外筒体上部设置有盖板，所述盖板下部设置有紫外线杀菌灯，所述支座内设置有超声波发生器，所述超声波发生器紧贴外筒体底板设置。本发明具有过滤、有机物降解、杀菌、防堵塞功能，能够对污水进行高效的处理。
权利要求书

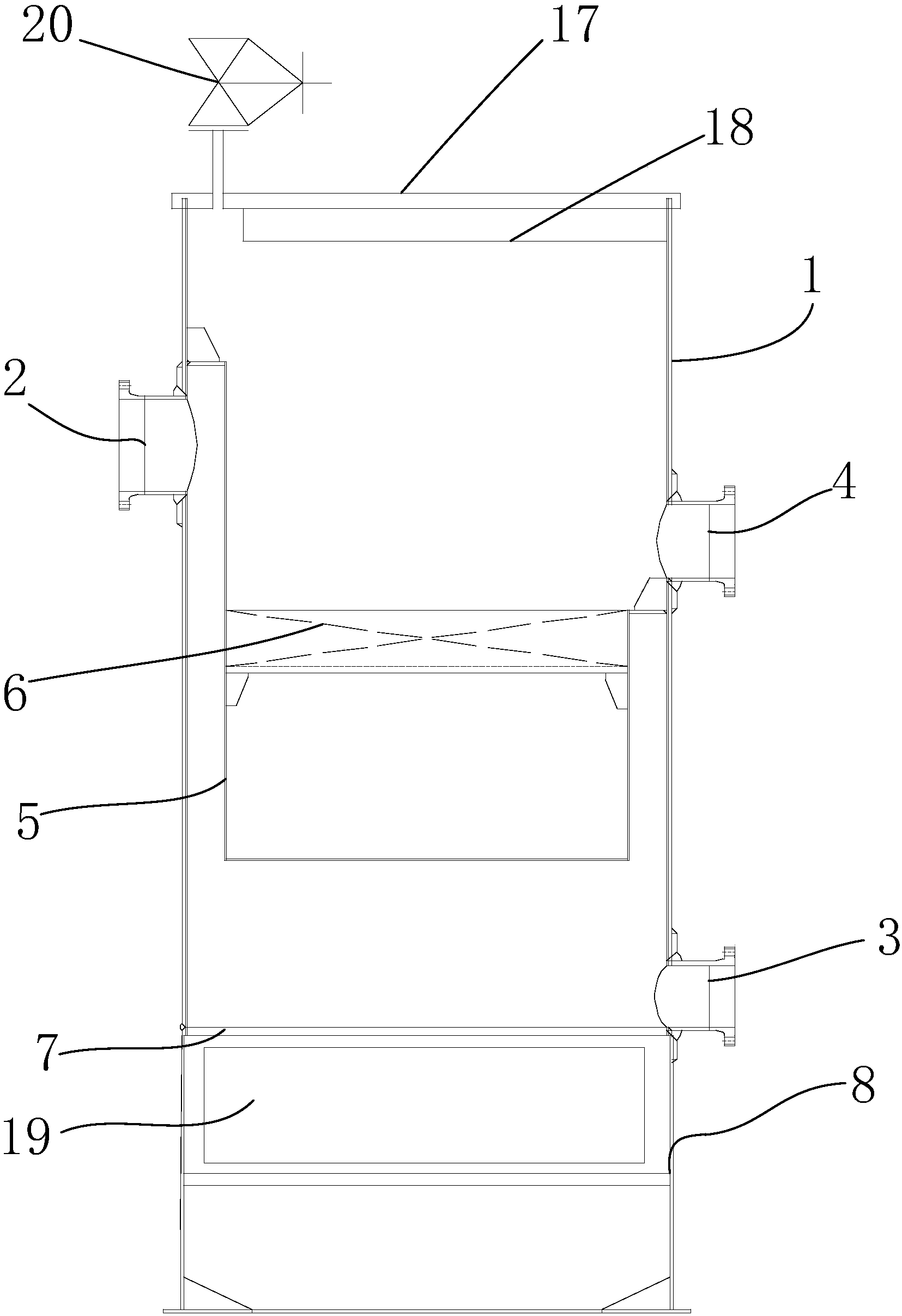

1.一种高效防堵塞污水处理器，其特征在于，包括外筒体(1)，设置在外筒体上的污水进口(2)、排污口(3)、净水出口(4)，设置在外筒体内部的过滤桶(5)和活性炭过滤层(6)，与外筒体底端连接的外筒体底板(7)，以及设置在外筒体底板下部的支座(8);所述过滤桶包括截面为半圆形的上筒体(9)，与上筒体下部连接的圆柱形下筒体(10)，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构(11)，所述上筒体和下筒体与外筒体内壁之间留有间隙，所述活性炭过滤层安装在下筒体内部且位于污水过滤机构上部，所述连接盘外缘与外筒体内壁连接用于封闭上筒体和下筒体与外筒体内壁之间的间隙防止污水进入过滤桶，所述污水进口设置在上筒体相对应一侧且位于连接盘下部，所述净水出口设置在下筒体相对应一侧且位于下筒体上部，所述排污口位于外筒体底部，所述污水进口高于净水出口，所述外筒体上部设置有盖板(17)，所述盖板下部设置有紫外线杀菌灯(18)，所述支座内设置有超声波发生器(19)，所述超声波发生器紧贴外筒体底板设置。
2.根据权利要求1所述的一种高效防堵塞污水处理器，其特征在于，所述连接盘包括与上筒体上端连接的上连接盘(12)，与上筒体竖直边连接的竖直连接盘(13)，以及与下筒体上端连接的下连接盘(14)，所述上连接盘、竖直连接盘、下连接盘均与外筒体内壁连接。
3.根据权利要求2所述的一种高效防堵塞污水处理器，其特征在于，所述上连接盘和下连接盘上设置有用于承重的筋板(15)。
4.根据权利要求1所述的一种高效防堵塞污水处理器，其特征在于，所述下筒体内部设置有用于支撑活性炭过滤层的支撑件(16)。
5.根据权利要求1所述的一种高效防堵塞污水处理器，其特征在于，所述污水过滤机构为污水过滤网。
6.根据权利要求1所述的一种高效防堵塞污水处理器，其特征在于，所述盖板上部设置有与大气连通的连通管，所述连通管上设置有阀门(20)。
说明书
一种高效防堵塞污水处理器
技术领域
本发明涉及水处理设备领域，具体涉及的是一种高效防堵塞污水处理器。
背景技术
随着国家对环境政策的收紧，水污染问题日益受到人们的关注。目前，人们使用的生活废水，如厨房水池的洗刷废水，洗澡设备使用后的废水，大都直接经过下水管道排出，而这些废水大都可再次利用。人们冲厕所、浇花等又使用自来水，这样就浪费了大量的水源，造成日常生活费用的提高。在水资源日益紧张的今天，节约用水已成为社会共同关注的话题。因此，污水处理设备应运而生，但是现有的污水处理设备污水都从过滤机构上方穿过到下方，这样过滤的污秽、杂质就会停留在过滤网上表面，时间久了就会形成滤饼效应堵塞过滤网，影响过滤效果，还容易滋生细菌和微生物，而且清洗不方便必须取出过滤机构，或者直接更换过滤机构，使用成本较高。
综上，如何设计一种能有效解决现有技术不足的污水处理器，便成为本领域技术人员亟需解决的问题之一。
发明内容
针对上述现有技术的不足，本发明提供了一种高效防堵塞污水处理器。
为实现上述目的，本发明采用的技术方案如下：
一种高效防堵塞污水处理器，包括外筒体，设置在外筒体上的污水进口、排污口、净水出口，设置在外筒体内部的过滤桶和活性炭过滤层，与外筒体底端连接的外筒体底板，以及设置在外筒体底板下部的支座;所述过滤桶包括截面为半圆形的上筒体，与上筒体下部连接的圆柱形下筒体，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构，所述上筒体和下筒体与外筒体内壁之间留有间隙，所述活性炭过滤层安装在下筒体内部且位于污水过滤机构上部，所述连接盘外缘与外筒体内壁连接用于封闭上筒体和下筒体与外筒体内壁之间的间隙防止污水进入过滤桶，所述污水进口设置在上筒体相对应一侧且位于连接盘下部，所述净水出口设置在下筒体相对应一侧且位于下筒体上部，所述排污口位于外筒体底部，所述污水进口高于净水出口，所述外筒体上部设置有盖板，所述盖板下部设置有紫外线杀菌灯，所述支座内设置有超声波发生器，所述超声波发生器紧贴外筒体底板设置。
具体的，所述连接盘包括与上筒体上端连接的上连接盘，与上筒体竖直边连接的竖直连接盘，以及与下筒体上端连接的下连接盘，所述上连接盘、竖直连接盘、下连接盘均与外筒体内壁连接。
进一步的，所述上连接盘和下连接盘上设置有用于承重的筋板。
进一步的，所述下筒体内部设置有用于支撑活性炭过滤层的支撑件。
具体的，所述污水过滤机构为污水过滤网。
进一步的，所述盖板上部设置有与大气连通的连通管，所述连通管上设置有阀门。
与现有技术相比，本发明具有以下有益效果：
本发明通过设置上筒体和下筒体，以及在上筒体和下筒体上端设置连接盘封闭上筒体和下筒体与外筒体之间间隙，阻止污水进入过滤桶内，而过滤桶底部设置污水过滤机构，污水进口在连接盘下部，污水进入后通过上筒体与外筒体之间间隙流下，再向上穿过污水过滤机构，经过滤后从净水出口流出，由于污水为从下向上穿过污水过滤机构，因此过滤的污秽、杂质等停留在污水过滤机构下部，在重力作用下自动下沉不会集聚在污水过滤机构上形成滤饼，减少细菌和微生物的滋生;污水进入后先向下再向上行程长停留时间久，在重力作用下部分沉积物自动沉降在底部，减少污水过滤机构负荷;污水进口高于净水出口，因此具有推动力，无需外加动力情况下水能自然流通;过滤桶上设置活性炭过滤层能对污水过滤机构过滤后的污水中的微小杂质或气味进一步吸收，有效提高过滤效果;盖板下部设置有紫外线杀菌灯，能对过滤后的水进行杀菌处理;支座内设置超声波发生器，超声波发生器产生的超声波可以产生具有强氧化性的自由基，有助于污水中有机物的降解，超声波可以破碎污水中残留的细菌;盖板上部设置连通管和阀门能方便的排出污水处理器内积聚的气体。本发明具有过滤、有机物降解、杀菌、防堵塞功能，能够对污水进行高效的处理。
