申请日2017.09.22
公开(公告)日2017.12.22
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及污水处理技术领域，尤其涉及一种市政污水处理装置及其工作方法,包括：进水口、风机舱、调节舱、曝气舱;其特征在于：所述进水口固定设置在调节舱的上方;所述风机舱设置在调节舱的一侧;所述调节舱设置在曝气舱的一侧，且调节舱与曝气舱通过污水提升泵相连接;所述曝气舱设置在沉淀舱的一侧，且沉淀舱与曝气舱通过污泥提升泵相连接;所述分离舱设置在消毒池的一侧;所述出水闸门设置在消毒池的一侧;所述格栅网设置在进水口的内部。本发明通过结构上的改进，具有结构紧凑简单，占地面积小，有机物可以有效降解，杀菌灯不易进水损坏，出水质量好的优点，从而有效的解决了现有装置中存在的问题和不足。
权利要求书

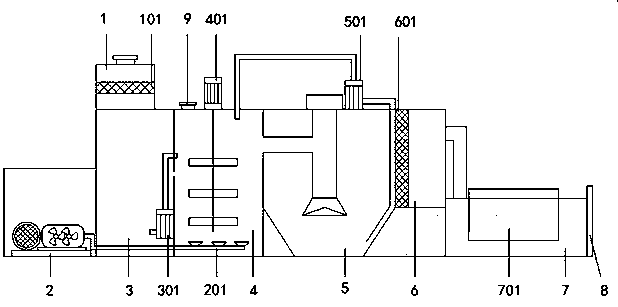

1.一种市政污水处理装置，包括：进水口(1)、风机舱(2)、调节舱(3)、曝气舱(4)、沉淀舱(5)、分离舱(6)、消毒池(7)、出水闸门(8)、出气口(9)、格栅网(101)、排气管(201)、污水提升泵(301)、平叶搅拌器(401)、污泥提升泵(501)、MBR平板膜组(601)、UV灯组(701)、挡板(6011)、MBR平板膜(6012)、UV灯(7011)、固定板(7012);其特征在于：所述进水口(1)固定设置在调节舱(3)的上方;所述风机舱(2)设置在调节舱(3)的一侧;所述调节舱(3)设置在曝气舱(4)的一侧，且调节舱(3)与曝气舱(4)通过污水提升泵(301)相连接;所述曝气舱(4)设置在沉淀舱(5)的一侧，且沉淀舱(5)与曝气舱(4)通过污泥提升泵(501)相连接;所述分离舱(6)设置在消毒池(7)的一侧;所述出水闸门(8)设置在消毒池(7)的一侧;所述格栅网(101)设置在进水口(1)的内部;所述平叶搅拌器(401)设置在曝气舱(4)上;所述MBR平板膜组(601)设置在分离舱(6)的内部;所述MBR平板膜(6012)设置在挡板(6011)内;所述UV灯(7011)设置在固定板(7012)上。
2.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述挡板(6011)呈对称式分布，且MBR平板膜组(601)通过挡板(6011)为抽拉式结构。
3.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述UV灯(7011)呈矩形阵列式分布，且UV灯(7011)的灯头设置在固定板(7012)的上方。
4.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述曝气舱(4)上设置有出气口(9)。
5.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述风机舱(2)中至少安装有一个三叶罗茨风机。
6.一种根据权利要求1所述市政污水处理装置的工作方法：污水从进水口(1)进入调节舱(3)，污水流经格栅网(101)时可以过滤出大颗粒杂质及悬浮物，污水在调节舱(3)中匀质匀量后经污水提升泵(301)提升至曝气舱(4)，在平叶搅拌器(401)搅拌作用下，污水中的有机物与曝气舱(4)中的微生物有效混合并吸附，此时风机舱(2)通过排气管(201)为曝气舱(4)提供充足的氧气，吸附到微生物上的有机物被氧化分解成无害的二氧化碳和水，同时微生物得到繁殖，含有微生物的污水混合液进入到沉淀舱(5)，经过沉淀处理后，微生物沉淀物经过污泥提升泵(501)返回到曝气舱(4)中，沉淀舱(5)中的上清液进入分离舱(6)，MBR平板膜(6012)可以对污水和微生物进行固液分离，大分子物质被浓缩后返回到沉淀舱(5)内，避免了微生物的流失到，污水进入到消毒池(7)中，UV灯(7011)可以杀死污水中残余的细菌，保证了出水的质量达标，固定板(7012)在固定UV灯(7011)的同时，也将UV灯(7011)的灯头与污水分离，避免了UV灯(7011)进水损坏。
说明书
一种市政污水处理装置及其工作方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种市政污水处理装置及其工作方法。
背景技术
市政污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水。市政污水是人们日常生活中排出的水。它是从住户、公共设施、卫生间、浴室和洗衣房等生活设施中排放的水。这类污水的水质特点是含有较高的有机物，如淀粉、蛋白质、油脂等，以及氮、磷、等无机物，此外，还含有病原微生物和较多的悬浮物。
对市政污水的处理通常使用微生物处理，利用微生物的代谢作用去除污水中的有机物，但是现有的市政污水处理装置往往结构较为复杂，占地面积较大，装置内部的微生物容易流失，导致有机物难以有效降解，此外对污水进行消毒处理时，杀菌灯容易进水损坏，导致出水质量较差。
发明内容
本发明的目的在于提供一种市政污水处理装置及其工作方法，以解决上述背景技术中提出的结构复杂，占地面积较大，装置内部的微生物容易流失，导致有机物难以有效降解，杀菌灯容易进水损坏，导致出水质量较差的问题和不足。
本发明的目的与功效，由以下具体技术方案所达成：
一种市政污水处理装置，包括：进水口、风机舱、调节舱、曝气舱、沉淀舱、分离舱、消毒池、出水闸门、出气口、格栅网、排气管、污水提升泵、平叶搅拌器、污泥提升泵、MBR平板膜组、UV灯组、挡板、MBR平板膜、UV灯、固定板;所述进水口固定设置在调节舱的上方;所述风机舱设置在调节舱的一侧;所述调节舱设置在曝气舱的一侧，且调节舱与曝气舱通过污水提升泵相连接;所述曝气舱设置在沉淀舱的一侧，且沉淀舱与曝气舱通过污泥提升泵相连接;所述分离舱设置在消毒池的一侧;所述出水闸门设置在消毒池的一侧;所述格栅网设置在进水口的内部;所述平叶搅拌器设置在曝气舱上;所述MBR平板膜组设置在分离舱的内部;所述MBR平板膜设置在挡板内;所述UV灯设置在固定板上。
优选的，所述的挡板呈对称式分布，且MBR平板膜组通过挡板为抽拉式结构。
优选的，所述的UV灯呈矩形阵列式分布，且UV灯的灯头设置在固定板的上方。
优选的，所述的曝气舱上设置有出气口。
优选的，所述的风机舱中至少安装有一个三叶罗茨风机。
上述市政污水处理装置的工作方法：污水从进水口进入调节舱，污水流经格栅网时可以过滤出大颗粒杂质及悬浮物，污水在调节舱中匀质匀量后经污水提升泵提升至曝气舱，在平叶搅拌器搅拌作用下，污水中的有机物与曝气舱中的微生物有效混合并吸附，此时风机舱通过排气管为曝气舱提供充足的氧气，吸附到微生物上的有机物被氧化分解成无害的二氧化碳和水，同时微生物得到繁殖，含有微生物的污水混合液进入到沉淀舱，经过沉淀处理后，微生物沉淀物经过污泥提升泵返回到曝气舱中，沉淀舱中的上清液进入分离舱，MBR平板膜可以对污水和微生物进行固液分离，大分子物质被浓缩后返回到沉淀舱内，避免了微生物的流失到，污水进入到消毒池中，UV灯可以杀死污水中残余的细菌，保证了出水的质量达标，固定板在固定UV灯的同时，也将UV灯的灯头与污水分离，避免了UV灯进水损坏。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：
1、本发明挡板的设置，有利于MBR平板膜的安装及保养。
2、本发明UV灯的设置，有利于延长UV灯的使用寿命。
3、本发明出气口的设置，有利于平衡装置内外的气压。
4、本发明风机舱的设置，有利于输气的稳定可靠。
5、本发明通过结构上的改进，具有结构紧凑简单，占地面积小，有机物可以有效降解，杀菌灯不易进水损坏，出水质量好的优点，从而有效的解决了现有装置中存在的问题和不足。
