矩形二沉池吸泥管

发布时间:2018-3-2 16:53:23

  申请日2016.05.18

  公开(公告)日2016.12.14

  IPC分类号B01D21/24

  摘要

  本实用新型公开了一种矩形二沉池的吸泥管以及矩形二沉池的污泥吸排装置,预埋于混凝土池池底以下且其上表面与混凝土池底平面相平,在所述的吸泥管上表面设置有多个吸泥孔,所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔,所述的吸泥管的截面面积由排泥孔端向另一端逐步减小,吸泥孔的孔径从排泥孔端向另一端逐渐增大。本实用新型的吸泥管预埋于混凝土池底,带有吸泥孔的平面与混凝土二沉池的池底相平,吸泥管内部平滑,吸泥管截面相对排泥孔由远及近逐渐变大,保证各截面处流速相当,通过上表面的不同尺寸的吸泥孔,将池底沉淀的污泥均匀的抽出池外,使池底污泥层厚度均匀稳定,同时达到回流污泥浓度最佳的效果。

  权利要求书

  1.一种矩形二沉池的吸泥管,其特征在于,预埋于混凝土池池底以下且其上表面与混凝土池底平面相平,在所述的吸泥管上表面设置有多个吸泥孔,所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔,所述的吸泥管的截面面积由排泥孔端向另一端逐步减小,吸泥孔的孔径从排泥孔端向另一端逐渐增大。

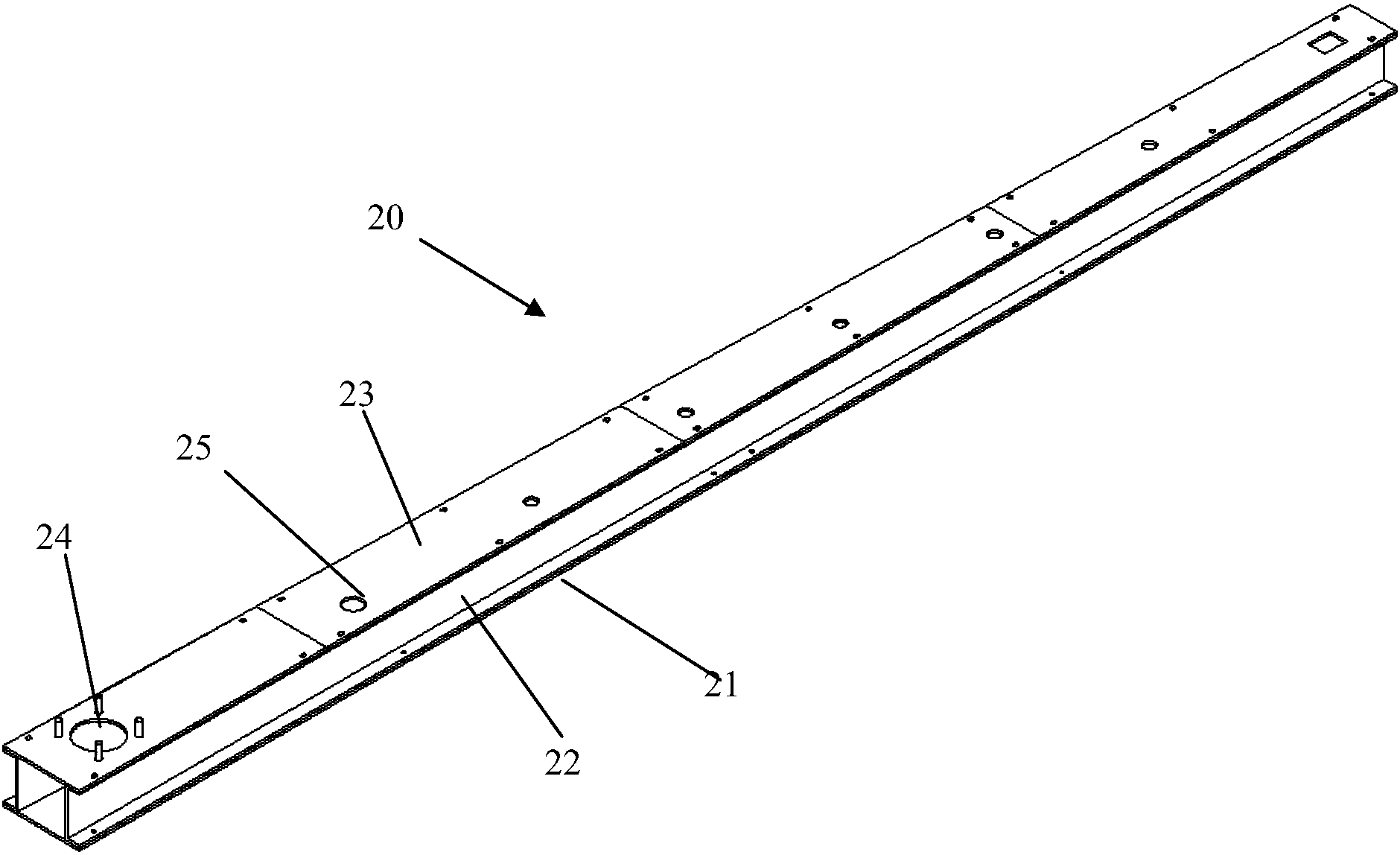

  2.如权利要求1所述的吸泥管,其特征在于,所述的吸泥管包括底板,与所述的底板固定连接的两侧板,覆盖在所述的两个侧板顶部并构成上表面的盖板,所述的两侧板等高且间距从排泥孔端向另一端逐步减小。

  3.如权利要求1所述的吸泥管,其特征在于,所述的排泥孔环周设置有连接螺栓。

  4.如权利要求2所述的吸泥管,其特征在于,所述的两侧板包括侧立板以及形成在侧立板上端和下端的连接边,所述的底板和侧板以及侧板和盖板分别依靠螺栓连接。

  5.一种矩形二沉池的污泥吸排装置,其特征在于,包括如权利要求1-4任一项所述的吸泥管,以及设置在排泥渠中的排泥套筒,包括与所述的排泥孔固定连接的内套筒,可旋转地套设在内套筒外部的外套筒,所述的内套筒和外套筒的对应处分别开设置有内排泥口和外排泥口,通过铰接内排泥口和外排泥口的重叠度即可实现排放流量。

  6.如权利要求5所述的污泥吸排装置,其特征在于,其特征在于,还包括与所述的外套筒顶部固定连接的调节杆。

  7.如权利要求5所述的污泥吸排装置,其特征在于,其特征在于,还包括固定设置且中心形成有允许外套筒穿过的通孔的指示板,在所述的外套筒顶部设置有指示部,在所述的指示板上形成有与所述的指示部对应的标识部。

  8.如权利要求5所述的污泥吸排装置,其特征在于,其特征在于,所述的内排泥口的形状为长方形,所述的外排泥口的形状为直角梯形,所述的直角梯形的顶边和底边均与外套筒的轴向垂直设置。

  9.如权利要求5所述的污泥吸排装置,其特征在于,其特征在于,所述的内套筒底部形成有连接法兰以实现固定连接。

  10.如权利要求7所述的污泥吸排装置,其特征在于,所述的指示部为与所述的外套筒固定连接的定位片,所述的标识部为形成在所述的通孔环周可匹 配地将所述的定位片嵌位其中的凹槽。

  说明书

  矩形二沉池的吸泥管及污泥吸排装置

  技术领域

  本实用新型涉及污泥处理技术领域,特别是涉及一种矩形二沉池的污泥吸排装置。

  背景技术

  二沉池是活性污泥系统的重要组成部分,将生化处理后混和液进行固液分离,用以去除生物悬浮固体的沉淀池,以保证最终出水水质。在活性污泥法中,从曝气池流出的混合液在二次沉淀池中进行泥水分离和污泥浓缩,澄清后的出水溢流外排,浓缩的活性污泥部分回流至曝气池,其余作为剩余污泥外排。矩形二沉池比圆形二沉池节省占地面积,且可作为地下形式,有利于污水厂整体规划,因此被广泛应用。在矩形二次沉淀池底设置吸泥管,在排泥渠中设置污泥套筒阀来控制回流污泥量。吸泥管作为调节活性污泥回流至曝气池的重要设备,其控制池底沉淀污泥层的高度和回流污泥浓度对整个污水处理系统的处理效能密切相关。

  矩形二沉池的吸泥管多用土建预留矩形沟槽加开孔盖板的形式,其中土建预留沟槽的方式截面为等截面,且土建尺寸误差大,难于保证各截面平滑变化,各截面流速变化大。同时现有的提升式排泥套筒阀,其调节时间长,且无法准确调节污泥的回流量,排泥渠土建需要深度大,而且费用高,施工周期长。

  实用新型内容

  本实用新型的目的是针对现有技术中存在的技术缺陷,而提供一种矩形二沉池的污泥吸排装置。

  为实现本实用新型的目的所采用的技术方案是:

  一种矩形二沉池的吸泥管,预埋于混凝土池池底以下且其上表面与混凝土池底平面相平,在所述的吸泥管上表面设置有多个吸泥孔,所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔,所述的吸泥管的截面面积由排泥孔端向另一端逐步减小,吸泥孔的孔径从排泥孔端向另一端逐渐增大。

  所述的吸泥管包括底板,与所述的底板固定连接的两侧板,覆盖在所述的两个侧板顶部并构成上表面的盖板,所述的两侧板等高且间距从排泥孔端向另一端逐步减小。

  所述的排泥孔环周设置有连接螺栓。

  所述的两侧板包括侧立板以及形成在侧立板上端和下端的连接边,所述的底板和侧板以及侧板和盖板分别依靠螺栓连接。

  一种矩形二沉池的污泥吸排装置,包括所述的吸泥管,以及设置在排泥渠中的排泥套筒,包括与所述的排泥孔固定连接的内套筒,可旋转地套设在内套筒外部的外套筒,所述的内套筒和外套筒的对应处分别开设置有内排泥口和外排泥口,通过铰接内排泥口和外排泥口的重叠度即可实现排放流量。

  还包括与所述的外套筒顶部固定连接的调节杆。

  还包括固定设置且中心形成有允许外套筒穿过的通孔的指示板,在所述的外套筒顶部设置有指示部,在所述的指示板上形成有与所述的指示部对应的标识部。

  所述的内排泥口的形状为长方形,所述的外排泥口的形状为直角梯形,所述的直角梯形的顶边和底边均与外套筒的轴向垂直设置。

  所述的内套筒底部形成有连接法兰以实现固定连接。

  所述的指示部为与所述的外套筒固定连接的定位片,所述的标识部为形成在所述的通孔环周可匹配地将所述的定位片嵌位其中的凹槽。

  与现有技术相比,本实用新型的有益效果是:

  本实用新型的吸泥管预埋于混凝土池底,带有吸泥孔的平面与混凝土二沉池的池底相平,吸泥管内部平滑,吸泥管截面相对排泥孔由远及近逐渐变大,保证各截面处流速相当,通过上表面的不同尺寸的吸泥孔,将池底沉淀的污泥均匀的抽出池外,使池底污泥层厚度均匀稳定,同时达到回流污泥浓度最佳的效果。同时便于安装,土建费用省。
