申请日2016.05.18
公开(公告)日2016.12.07
IPC分类号B01D36/04
摘要
一种污水初级处理装置，包括第一进水管、第一过滤装置、第二进水管和第二过滤装置，第一进水管与第一过滤装置连接，第一过滤装置包括壳体和过滤网，壳体内在第一进水管下方设有过滤网;壳体底部设有第二进水管，第二进水管与第二过滤装置连接，所述第二过滤装置包括外壳、锥体形隔板、出水管和排污管，第二进水管与外壳连接并与外壳内腔连通，第二进水管偏心设置，在外壳内设置有锥体形隔板，在锥体形隔板下边缘处设有排污孔，小口向上且与出水管连通，出水管的底端伸入外壳内腔内，顶端在外壳外，外壳底部设有排污口。实现了污水的两次初级过滤，第一级过滤实现了对污水中杂物及大直径石块等的过滤，第二级过滤实现了对污水中泥沙的过滤，经两级过滤后污水中的泥沙得到有效处理，处理效果好，效率高。
权利要求书

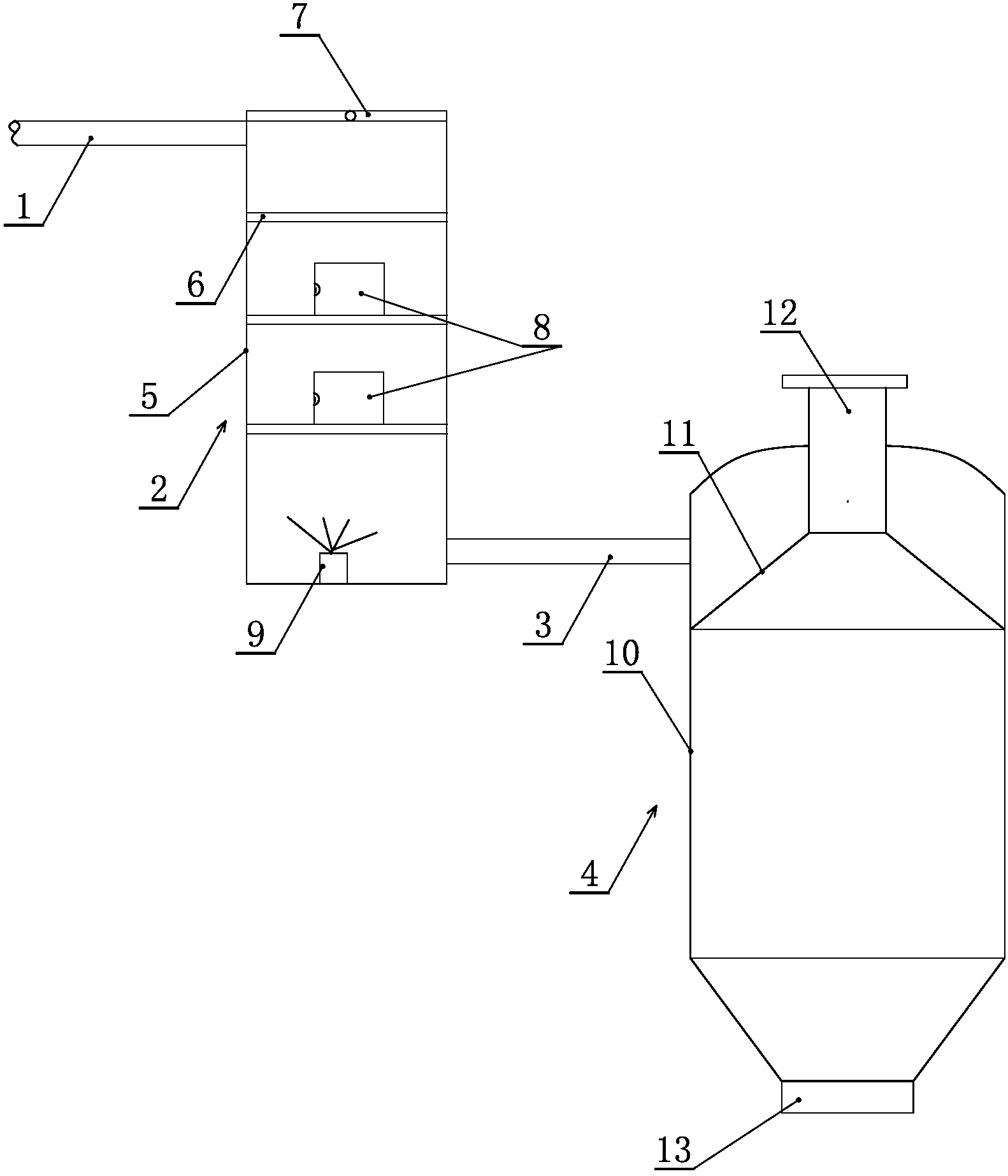

1.一种污水初级处理装置，其特征在于：包括第一进水管、第一过滤装置、第二进水管和第二过滤装置，所述第一进水管与第一过滤装置的顶部连接并将污水输入第一过滤装置，所述第一过滤装置包括壳体和过滤网，所述壳体内在第一进水管下方设有过滤网，在壳体顶部设有可开合的盖体;壳体底部设有第二进水管，第二进水管与第二过滤装置顶部连接并将经第一过滤装置过滤后的污水输入第二过滤装置内，所述第二过滤装置包括外壳、锥体形隔板、出水管和排污管，所述第二进水管与外壳连接并与外壳内腔连通，第二进水管偏心设置，在外壳内设置有锥体形隔板，锥体形隔板的大口向下且下边缘固定于外壳内壁上，在锥体形隔板下边缘处设有排污孔，小口向上且与出水管连通，所述出水管竖直布置，出水管的底端伸入外壳内腔内，顶端在外壳外， 外壳底部设有排污口。
2.根据权利要求1所述的一种污水初级处理装置，其特征在于：所述过滤网分为若干层，在壳体内从上到下依次分布，且从上到下过滤网上设置的过滤网孔孔径逐渐变小。
3.根据权利要求2所述的一种污水初级处理装置，其特征在于：在所述壳体上对应每层过滤网位置处设有可开合的门，所述门边缘设有与壳体密封的密封圈。
4.根据权利要求1所述的一种污水初级处理装置，其特征在于：所述壳体底部设有搅拌器。
说明书
一种污水初级处理装置
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种污水初级处理装置。
背景技术
现有的污水处理设备中，常用的污水过滤装置为沙石式过滤器，沙石过滤器的体积较大，且过滤器的滤芯容易阻塞板结，导致过滤效果不佳，且板结后需要用大量清水进行反冲洗，反冲洗产生的污水需要再次进行过滤，造成污水处理设备的污水处理效率不高。
实用新型内容
为克服现有技术中存在的问题，本实用新型提供了一种污水初级处理装置，实现了污水的两次初级过滤，且经两级过滤后污水中的泥沙得到有效处理，处理效果好，效率高。
本实用新型解决其技术问题所采取的技术方案是：该种污水初级处理装置，包括第一进水管、第一过滤装置、第二进水管和第二过滤装置，所述第一进水管与第一过滤装置的顶部连接并将污水输入第一过滤装置，所述第一过滤装置包括壳体和过滤网，所述壳体内在第一进水管下方设有过滤网，在壳体顶部设有可开合的盖体;壳体底部设有第二进水管，第二进水管与第二过滤装置顶部连接并将经第一过滤装置过滤后的污水输入第二过滤装置内，所述第二过滤装置包括外壳、锥体形隔板、出水管和排污管，所述第二进水管与外壳连接并与外壳内腔连通，第二进水管偏心设置，在外壳内设置有锥体形隔板，锥体形隔板的大口向下且下边缘固定于外壳内壁上，在锥体形隔板下边缘处设有排污孔，小口向上且与出水管连通，所述出水管竖直布置，出水管的底端伸入外壳内腔内，顶端在外壳外， 外壳底部设有排污口。
进一步地，所述过滤网分为若干层，在壳体内从上到下依次分布，且从上到下过滤网上设置的过滤网孔孔径逐渐变小。
进一步地，在所述壳体上对应每层过滤网位置处设有可开合的门，所述门边缘设有与壳体密封的密封圈。
进一步地，所述壳体底部设有搅拌器。
综上，本实用新型的上述技术方案的有益效果如下：
实现了污水的两次初级过滤，第一级过滤实现了对污水中杂物及大直径石块等的过滤，第二级过滤实现了对污水中泥沙的过滤，经两级过滤后污水中的泥沙得到有效处理，处理效果好，效率高。
