申请日2016.05.18
公开(公告)日2016.12.07
IPC分类号B01D21/02; B01D21/24
摘要

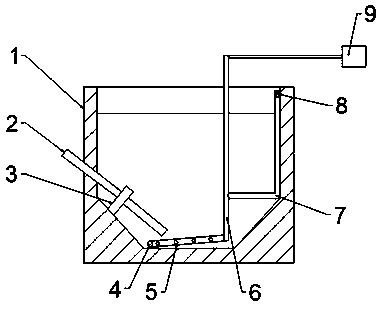

本实用新型公开了一种自吸辅助式污水池污泥排出机构，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且曝气管网的外端连接压缩气源;曝气管网包括位于斜板沉淀池内底部水平放置的水平管及与水平管连接的竖直管，在竖直管的底端连接有一支管，支管的竖直段沿斜板沉淀池的侧壁布置，支管的上端设置在斜板沉淀池出水口的下方并且在支管的顶端设置有电动控制阀门。本实用新型在工作过程中，能够充分的将沉淀池低的污泥团块打散，方便及时的将污泥排出，有效防止板结。
权利要求书
1.一种自吸辅助式污水池污泥排出机构，其特征在于，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且曝气管网的外端连接压缩气源;曝气管网包括位于斜板沉淀池内底部水平放置的水平管及与水平管连接的竖直管，在竖直管的底端连接有一支管，支管的竖直段沿斜板沉淀池的侧壁布置，支管的上端设置在斜板沉淀池出水口的下方并且在支管的顶端设置有电动控制阀门。
2.根据权利要求1所述的一种自吸辅助式污水池污泥排出机构，其特征在于，排泥管底部设置为斜锥形,并且通过支架固定在斜板沉淀池内。
3.根据权利要求1所述的一种自吸辅助式污水池污泥排出机构，其特征在于，水平管与斜板沉淀池的底部平面呈5～10°的夹角设置。
4.根据权利要求1所述的一种自吸辅助式污水池污泥排出机构，其特征在于，曝气管网底部分布有通气孔。
说明书
一种自吸辅助式污水池污泥排出机构
技术领域
本实用新型涉及污水处理领域，具体为一种自吸辅助式污水池污泥排出机构。
背景技术
在污水处理过程中产生大量污泥，污泥在斜板沉淀池中沉淀，污水则从沉淀池上部溢流，从而实现固液分离。为保证溢流的污水浊度达标，需要经常排泥。排泥靠污泥自流，部分污泥不能自流排出，污泥积累多了，会影响污水浊度，需要人工定期进行清理。清理污泥费时费力，经常会影响正常的污水处理，而采用传统的曝气混流方式对重力及密度大的污泥沉积板块起不到很好的打散和混匀效果。
实用新型内容
本实用新型的目的在于提供一种自吸辅助式污水池污泥排出机构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种自吸辅助式污水池污泥排出机构，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且曝气管网的外端连接压缩气源;曝气管网包括位于斜板沉淀池内底部水平放置的水平管及与水平管连接的竖直管，在竖直管的底端连接有一支管，支管的竖直段沿斜板沉淀池的侧壁布置，支管的上端设置在斜板沉淀池出水口的下方并且在支管的顶端设置有电动控制阀门。
作为本实用新型更进一步的技术方案，排泥管底部设置为斜锥形,并且通过支架固定在斜板沉淀池内。
作为本实用新型更进一步的技术方案，水平管与斜板沉淀池的底部平面呈5～10°的夹角设置。
作为本实用新型更进一步的技术方案，曝气管网底部分布有通气孔。
与现有技术相比，本实用新型在工作过程中，工作人员在对污水池底污泥曝气操作时可以不定期的打开支管上的电动控制阀门，这时，沉淀池顶端的清水在气压作用下与曝气流混合形成高压水射流，能够充分的将沉淀池低的污泥团块打散，方便及时的将污泥排出，有效防止板结。
