申请日2016.05.18
公开(公告)日2016.10.19
IPC分类号B01F13/02; C02F1/50
摘要
本实用新型公开了一种气动搅拌式市政污水处理装置,过滤板固定安装在污水处理筒内,主气动管安装在污水处理筒内的中央,气动搅拌管安装在主气动管上,鼓风筒安装在主气动管的顶端,左立板固定安装在污水处理筒顶部的左侧,右立板固定安装在污水处理筒顶部的右侧,顶板固定安装在左立板和右立板之间的顶部,网罩固定安装在鼓风筒和顶板之间,鼓风电机固定安装在网罩内的顶板上,左污水进筒安装在污水处理筒上部的左侧壁上,右污水进筒安装在污水处理筒上部的右侧壁上,左消毒剂筒固定安装在顶板上的左侧,右消毒剂筒固定安装在顶板上的右侧,左消毒剂筒和右消毒剂筒通过消毒剂添加管与污水处理筒连通。
权利要求书

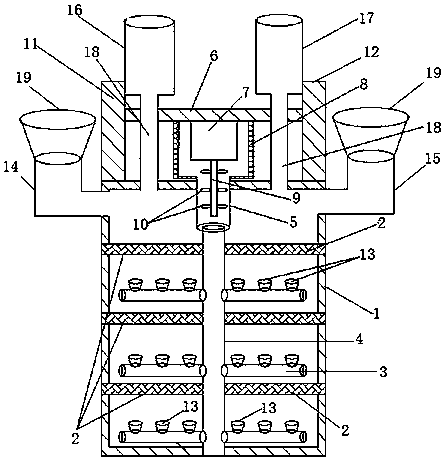

1.一种气动搅拌式市政污水处理装置,结构包括:污水处理筒、过滤板、气动搅拌管、主气动管、鼓风筒、顶板、鼓风电机、网罩、鼓风驱动轴、鼓风叶片、左立板、右立板、气动嘴、左污水进筒、右污水进筒、左消毒剂筒、右消毒剂筒、消毒剂添加管、罩斗,所述的过滤板固定安装在污水处理筒内,主气动管安装在污水处理筒内的中央,气动搅拌管安装在主气动管上,所述的鼓风筒安装在主气动管的顶端,所述的左立板固定安装在污水处理筒顶部的左侧,右立板固定安装在污水处理筒顶部的右侧,所述的顶板固定安装在左立板和右立板之间的顶部,所述的网罩固定安装在鼓风筒和顶板之间,鼓风电机固定安装在网罩内的顶板上,鼓风驱动轴安装在鼓风电机内,所述的左污水进筒安装在污水处理筒上部的左侧壁上,右污水进筒安装在污水处理筒上部的右侧壁上,所述的左消毒剂筒固定安装在顶板上的左侧,右消毒剂筒固定安装在顶板上的右侧,左消毒剂筒和右消毒剂筒通过消毒剂添加管与污水处理筒连通。
2.根据权利要求1所述的一种气动搅拌式市政污水处理装置,其特征在于:所述的鼓风叶片安装在鼓风驱动轴上,所述的罩斗安装在左污水进筒和右污水进筒的顶部,所述的气动嘴安装在气动搅拌管上。
说明书
一种气动搅拌式市政污水处理装置
技术领域
本实用新型涉及一种气动搅拌式市政污水处理装置,属于市政污水处理技术领域。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等,多为无毒的无机盐类,生活污水 中含氮、磷、硫多,致病细菌多。随着人们生活水平的提高,生活污水排放越来越严重。现有的生活污水处理装置其结构复杂,制造成本高,污水处理效率低,且污水处理过程中异味散发。
实用新型内容
本实用新型提出了一种气动搅拌式市政污水处理装置,其结构简单,设计科学合理,安装方便,具有非常广阔的应用前景。
本实用新型解采用以下技术方案来解决现有的技术问题。
一种气动搅拌式市政污水处理装置,结构包括:污水处理筒、过滤板、气动搅拌管、主气动管、鼓风筒、顶板、鼓风电机、网罩、鼓风驱动轴、鼓风叶片、左立板、右立板、气动嘴、左污水进筒、右污水进筒、左消毒剂筒、右消毒剂筒、消毒剂添加管、罩斗,所述的过滤板固定安装在污水处理筒内,主气动管安装在污水处理筒内的中央,气动搅拌管安装在主气动管上,所述的鼓风筒安装在主气动管的顶端,所述的左立板固定安装在污水处理筒顶部的左侧,右立板固定安装在污水处理筒顶部的右侧,所述的顶板固定安装在左立板和右立板之间的顶部,所述的网罩固定安装在鼓风筒和顶板之间,鼓风电机固定安装在网罩内的顶板上,鼓风驱动轴安装在鼓风电机内,所述的左污水进筒安装在污水处理筒上部的左侧壁上,右污水进筒安装在污水处理筒上部的右侧壁上,所述的左消毒剂筒固定安装在顶板上的左侧,右消毒剂筒固定安装在顶板上的右侧,左消毒剂筒和右消毒剂筒通过消毒剂添加管与污水处理筒连通。
进一步,所述的鼓风叶片安装在鼓风驱动轴上,所述的罩斗安装在左污水进筒和右污水进筒的顶部,所述的气动嘴安装在气动搅拌管上。
本实用新型的有益效果是:本实用新型提出的一种气动搅拌式市政污水处理装置,其结构简单,设计科学合理,安装方便,具有非常广阔的应用前景。
