申请日2016.05.18
公开(公告)日2016.10.12
IPC分类号C02F1/42; C02F101/22; C02F103/16
摘要
本实用新型公开了一种阴离子交换树脂处理电镀废水中六价铬离子系统，包括：含铬废水槽、解吸液收集槽、若干组吸附柱、再生液储槽、转型液储槽和清洗水储槽，所述含铬废水槽上设有出水管和进水管，所述吸附柱上包括进水口和出水口，所述出水管通过管道与进水口相连，与吸附柱形成连接，所述出水口通过管道并联形成排放管。本实用新型采用多组吸附柱，多用一备，串联全负载方式运行，使树脂吸附容量接近高负载状态，在有效的保证出水达标的情况下，提高解吸液浓度。
权利要求书

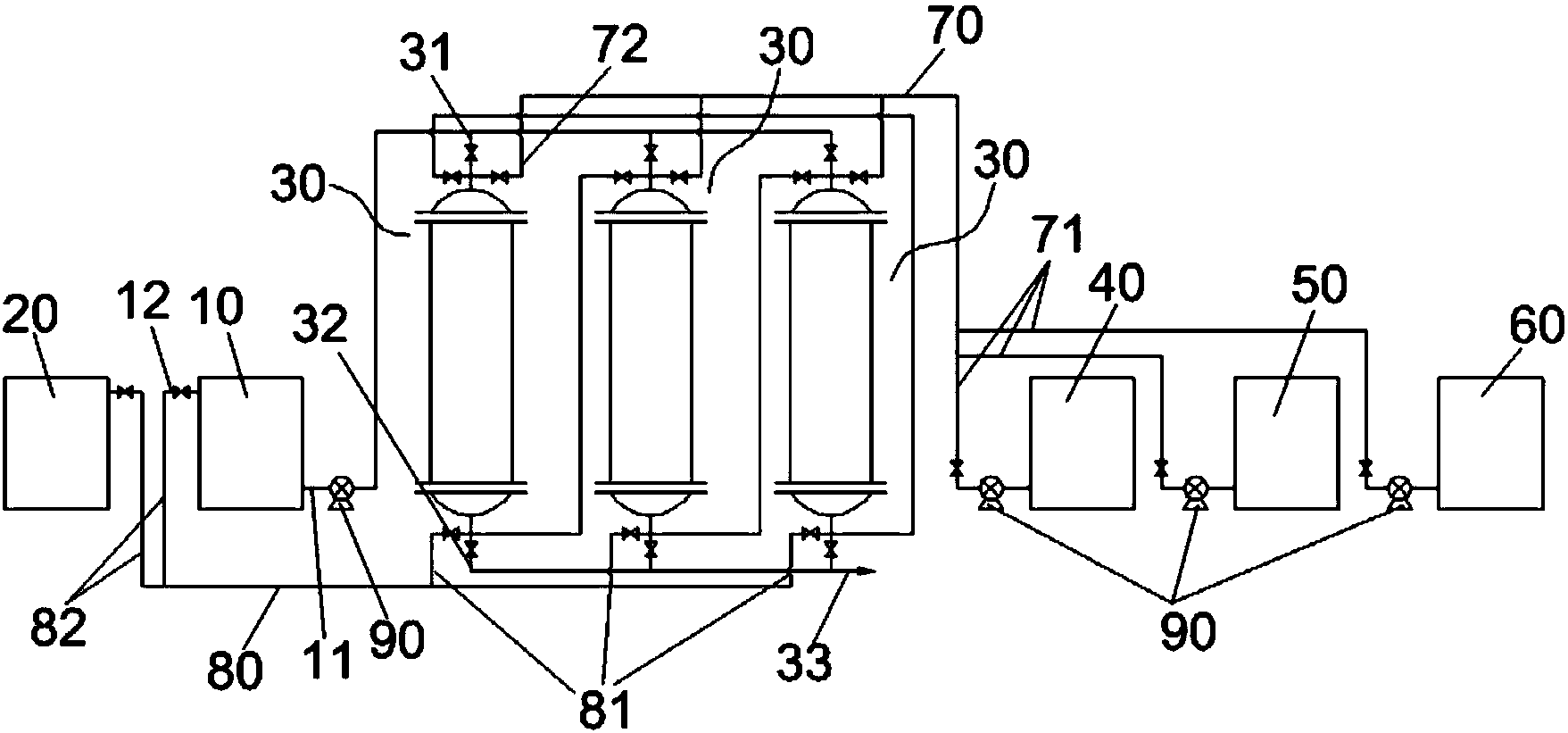

1.一种阴离子交换树脂处理电镀废水中六价铬离子系统，其特征在于，包括含铬废水槽(10)、解吸液收集槽(20)、若干组吸附柱(30)、再生液储槽(40)、转型液储槽(50)和清洗水储槽(60)，所述含铬废水槽(10)上设有出水管(11)和进水管(12)，所述吸附柱(30)上包括进水口(31)和出水口(32)，所述出水管(11)通过管道与进水口(21)相连，与吸附柱(30)形成连接，所述出水口(32)通过管道并联形成排放管(13)。
2.根据权利要求1所述的阴离子交换树脂处理电镀废水中六价铬离子系统，其特征在于，还设有进液总管(70)，所述进液总管(70)一侧通过进液支管(71)分别与再生液储槽(40)、转型液储槽(50)和清洗水储槽(60)相连，另一端通过进液分管(72)与进水口(31)相连，将吸附柱(30)、再生液储槽(40)、转型液储槽(50)和清洗水储槽(60)串联。
3.根据权利要求1所述的阴离子交换树脂处理电镀废水中六价铬离子系统，其特征在于，还包括出液总管(80)，所述出液总管(80)一端通过出液分管(81)与吸附柱(30)上的除水口(32)相连，另一端通过出液支管(82)与进水管(12)和解吸液收集槽(20)相连，将含铬废水槽(10)、解吸液收集槽(20)和吸附柱(30)串联。
4.根据权利要求1所述的阴离子交换树脂处理电镀废水中六价铬离子系统，其特征在于，所述吸附柱(30)为阴离子树脂吸附柱。
5.根据权利要求1所述的阴离子交换树脂处理电镀废水中六价铬离子系统，其特征在于，所述含铬废水槽(10)、再生液储槽(40)、转型液储槽(50)和清洗水储槽(60)上设有水泵(90)。
说明书
一种阴离子交换树脂处理电镀废水中六价铬离子系统
技术领域
本实用新型涉及一种废水处理技术领域，具体涉及一种阴离子交换树脂处理电镀废水中六价铬离子系统。
背景技术
据统计，全国电镀废水年排放量高达40亿吨。电镀废水主要污染物为重金属离子，综合考虑废水量、毒性、治理难度等因素，则含Cr(Ⅵ)电镀废水为首要污染物。Cr(Ⅵ)是一种致癌、致畸、致突变的剧毒物质，毒性比Cr(Ⅲ)大100倍，被国家列为一类控制的污染物。Cr(Ⅵ)在废水中随pH值的不同分别以CrO3、CrO42-、Cr2O72-等形式存在，由于有害物质含量高，成分复杂，因而造成处理技术难度较大，对周围环境造成严重的威胁。目前，国内普遍采用化学沉淀法处理Cr(VI)电镀废水，此方法处理成本很高，同时不可避免产生二次污染物含铬污泥(此污泥为危险废物)，电镀污泥已成为社会环境治理的一大难题。
实用新型内容
本实用新型针对上述问题，本实用新型的目的在于提供一种再生能力高、吸附性强、不产生污泥的六价铬电镀废水处理系统。可有效去除废水中的六价铬离子，吸附处理后的废水中Cr(VI)浓度达到国家排放标准。
本实用新型解决上述问题所采用的技术方案是：
一种阴离子交换树脂处理电镀废水中六价铬离子系统，包括：含铬废水槽、解吸液收集槽、若干组吸附柱、再生液储槽、转型液储槽和清洗水储槽，所述含铬废水槽上设有出水管和进水管，所述吸附柱上包括进水口和出水口，所述出水管通过管道与进水口相连，与吸附柱形成连接，所述出水口通过管道并联形成排放管。
进一步地，还设有进液总管，所述进液总管一侧通过进液支管分别于再生液储槽、转型液储槽和清洗水储槽相连，另一端通过进液分管与进水口相连，将吸附柱、再生液储槽、转型液储槽和清洗水储槽串联。
进一步地，还包括出液总管，所述出液总管一侧通过出液分管分别于吸附柱上的进水口相连，另一端通过出液支管与进水管和解吸液收集槽相连，将含铬废水槽、解吸液收集槽和吸附柱串联。
进一步地，所述吸附柱为阴离子树脂吸附柱。
进一步的，所述含铬废水槽、再生液储槽、转型液储槽和清洗水储槽上设有水泵。
本实用新型的优点是：
1.本实用新型结构简单，组装方便，结构稳定，经久耐用;
2.本实用新型处理系统采用多组吸附柱，多用一备，串联全负载方式运行，使树脂吸附容量接近高负载状态，在有效的保证出水达标的情况下，提高解吸液浓度。
除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照图，对本实用新型作进一步详细的说明。
