申请日2016.05.18
公开(公告)日2016.10.12
IPC分类号B01D21/24; B01D21/02
摘要

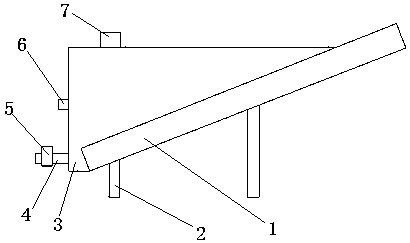

一种污水处理提砂机，属于污水处理领域，包括砂子输送机，支架，水箱，放空管道，放空阀门，溢流管，进砂口;所述的砂子输送机安装在支架上;所述的支架安装在砂子输送机的下部;所述的水箱安装在砂子输送机的下半部，将砂子输送机的下半部包裹在水箱内;所述的放空管道安装在水箱的最底部，与水箱内部连通;所述的放空阀门安装在放空管道上;所述的溢流管安装在水箱的侧壁上，位于水箱侧壁的高度二分之一处;所述的进砂口设置在水箱的上部，具有能够减少砂子浸水时间，减少砂子输送过程中的含水量，方便污泥砂子运输，减少堆砂处的环境污染的特点。
权利要求书
1.一种污水处理提砂机，其特征在于：包括砂子输送机，支架，水箱，放空管道，放空阀门，溢流管，进砂口;所述的砂子输送机安装在支架上，为螺旋式输送机;所述的支架安装在砂子输送机的下部;所述的水箱安装在砂子输送机的下半部，将砂子输送机的下半部包裹在水箱内;所述的放空管道安装在水箱的最底部，与水箱内部连通;所述的放空阀门安装在放空管道上;所述的溢流管安装在水箱的侧壁上，位于水箱侧壁的高度二分之一处;所述的进砂口设置在水箱的上部，与水箱内部连通。
说明书
一种污水处理提砂机
技术领域
本实用新型属于城市污水处理领域，特别涉及一种污水处理提砂机。
背景技术
在污水处理厂中，城市污水进入到污水处理厂后，经过初级沉淀，抽砂，搅拌，生物反应，再次沉淀，过滤等工序进入回用水系统，剩余的水中的污泥进入污泥浓缩池，进一步提高污泥的浓度，再通过污泥泵将含水的污泥输送到污泥池，进一步沉淀，再由污泥泵将污泥池的污泥抽出到污泥脱泥机将污泥脱水，以利于后续的运输和进一步处理，而经过处理的污水就能够实现达标排放或者重复利用;在城市污水刚进入污水处理厂时，污水中含有的杂质比例较大，经过初步沉淀，其沉淀到沉淀池底部的杂质大多为砂子类的比重较大的杂质，经过提砂系统，被送到提砂机进行砂水分离;现有的提砂机大多采用螺旋式提砂机，在提砂机一端有水箱，其水箱进口接纳来自沉淀池的提砂系统输送来的砂水混合物，而比重较大的固体杂质被螺旋输送器输送到提砂机的出口端，水被留在水箱内;现有的提砂机水箱大多采用在水箱顶部设置溢流口，这样是多半的输送机浸没在水中，使得输送的砂子含水量大，到达提砂机出口端时仍然有大量水流淌，造成污泥砂子运输不便，污水还会造成砂堆处环境污染。
发明内容
针对现有的污水处理厂提砂机存在的上述问题，本实用新型提出一种污水处理提砂机，其特征在于：包括砂子输送机，支架，水箱，放空管道，放空阀门，溢流管，进砂口;所述的砂子输送机安装在支架上，为螺旋式输送机;所述的支架安装在砂子输送机的下部;所述的水箱安装在砂子输送机的下半部，将砂子输送机的下半部包裹在水箱内;所述的放空管道安装在水箱的最底部，与水箱内部连通;所述的放空阀门安装在放空管道上;所述的溢流管安装在水箱的侧壁上，位于水箱侧壁的高度二分之一处;所述的进砂口设置在水箱的上部，与水箱内部连通。
有益效果
本实用新型的有益效果在于，能够减少砂子浸水时间，减少砂子输送过程中的含水量，方便污泥砂子运输，减少堆砂处的环境污染。
