申请日2016.05.18
公开(公告)日2016.10.05
IPC分类号C02F1/52
摘要

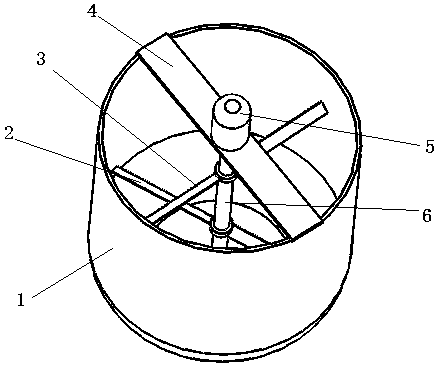

一种污水沉淀池加药罐，属于污水处理领域，包括罐体，下浆叶，上浆叶，支撑板，电机，搅拌轴;所述的罐体为圆筒状上开口空腔容器;所述的下浆叶安装在搅拌轴的下端;所述的上浆叶安装在搅拌轴的中上部，结构与下浆叶相同，安装时保证其浆叶的倾斜角度与下浆叶的倾斜角度相反;所述的支撑板安装在罐体上端口部并与罐体固定连接;所述的电机安装在支撑板上，其电机轴与搅拌轴连接;所述的搅拌轴安装在电机轴上，能够随电机轴旋转，具有能够提高搅拌效率，增加搅拌均匀度的特点。
权利要求书
1.一种污水沉淀池加药罐，其特征在于：包括罐体，下浆叶，上浆叶，支撑板，电机，搅拌轴;所述的罐体为圆筒状上开口空腔容器;所述的下浆叶安装在搅拌轴的下端;所述的下浆叶有两片，对称分布在搅拌轴的两侧;所述的下浆叶的浆叶平面与水平面有一定的倾斜夹角，其两个浆叶的倾斜方向相反;所述的上浆叶安装在搅拌轴的中上部，结构与下浆叶相同，安装时保证其浆叶的倾斜角度与下浆叶的倾斜角度相反;所述的支撑板安装在罐体上端口部并与罐体固定连接;所述的电机安装在支撑板上，其电机轴与搅拌轴连接;所述的搅拌轴安装在电机轴上，能够随电机轴旋转。
说明书
一种污水沉淀池加药罐
技术领域
本实用新型属于城市污水处理领域，特别涉及一种污水沉淀池加药罐。
背景技术
在污水处理厂中，城市污水进入到污水处理厂后，经过初级沉淀，抽砂，搅拌，生物反应，再次沉淀，过滤等工序进入回用水系统，剩余的水中的污泥进入污泥浓缩池，进一步提高污泥的浓度，再通过污泥泵将含水的污泥输送到污泥池，进一步沉淀，再由污泥泵将污泥池的污泥抽出到污泥脱泥机将污泥脱水，以利于后续的运输和进一步处理，而经过处理的污水就能够实现达标排放或者重复利用;由于城市污水中含有多种有机物和重金属，在污水处理过程中，为了加快这些杂质的沉淀和去除有害物质，需要在沉淀池内加入适当的药剂，用来促进有害物质的沉淀或者转化，在加注药剂前，药剂放入加药罐内需要进行充分搅拌，然后才能够放入沉淀池，这样药剂的效果才会显现;现有的加药罐大多采用人工搅拌，或者采用电机带动搅拌棒在加药罐内旋转，这样搅拌的效果是放置在加药罐内的药剂液体是相同方向流动，不利于药剂在溶液内均匀混合，并且劳动强度大，效率低。
发明内容
针对现有的污水处理厂污水沉淀池加药罐存在的上述问题，本实用新型提出一种污水沉淀池加药罐，其特征在于：包括罐体，下浆叶，上浆叶，支撑板，电机，搅拌轴;所述的罐体为圆筒状上开口空腔容器;所述的下浆叶安装在搅拌轴的下端;所述的下浆叶有两片，对称分布在搅拌轴的两侧;所述的下浆叶的浆叶平面与水平面有一定的倾斜夹角，其两个浆叶的倾斜方向相反;所述的上浆叶安装在搅拌轴的中上部，结构与下浆叶相同，安装时保证其浆叶的倾斜角度与下浆叶的倾斜角度相反;所述的支撑板安装在罐体上端口部并与罐体固定连接;所述的电机安装在支撑板上，其电机轴与搅拌轴连接;所述的搅拌轴安装在电机轴上，能够随电机轴旋转。
有益效果
本实用新型的有益效果在于，能够提高搅拌效率，增加搅拌均匀度。
