申请日2016.05.18
公开(公告)日2016.10.12
IPC分类号F04C25/02
摘要
本实用新型公开了一种将废水再利用，并能有效提高真空度的真空泵新型废水回收系统;采用的技术方案为：真空泵新型废水回收系统，包括两台罗茨泵、水环泵和第一水箱，两台所述罗茨泵串接在一起后，再与所述水环泵连接，两台所述罗茨泵和水环泵均通过罗茨泵循环水管和水环泵循环水管与第一水箱连通，形成两个循环水路，作为各自对应的冷却水路，还包括第二水箱、冷却水池和水泵，所述第二水箱的进水口通过溢流管与第一水箱连通，所述第二水箱的出水口处连接有水泵，所述水泵的进水口与第二水箱连通，所述第二水箱的出水口一分为二，其中一路通过管路与罗茨泵循环水管连通，另一路通过管路与冷却水池连通;本实用新型可广泛应用于石墨生产上。
权利要求书

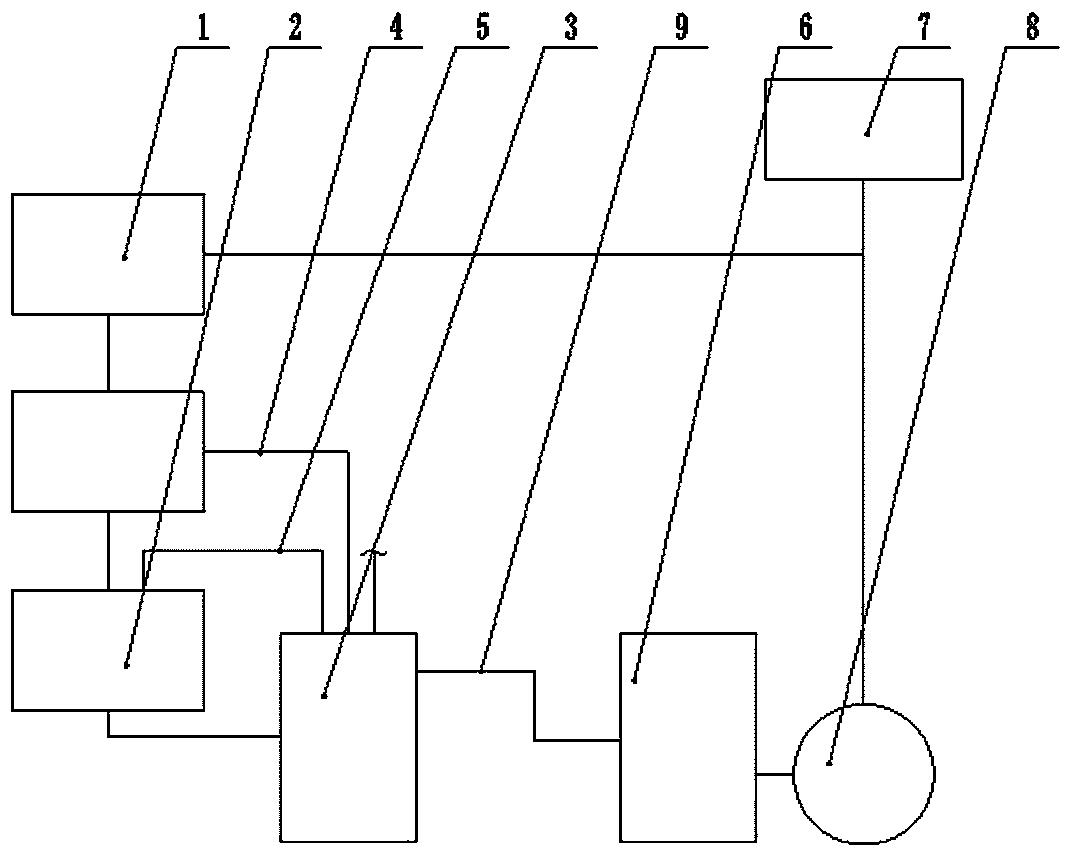

1.真空泵新型废水回收系统，包括两台罗茨泵(1)、水环泵(2)和第一水箱(3)，两台所述罗茨泵(1)串接在一起后，再与所述水环泵(2)连接，两台所述罗茨泵(1)和水环泵(2)均通过罗茨泵循环水管(4)和水环泵循环水管(5)与第一水箱(3)连通，形成两个循环水路，作为各自对应的冷却水路，其特征在于，还包括第二水箱(6)、冷却水池(7)和水泵(8)，所述第二水箱(6)的进水口通过溢流管(9)与第一水箱(3)连通，所述第二水箱(6)的出水口处连接有水泵(8)，所述水泵(8)的进水口与第二水箱(6)连通，所述第二水箱(6)的出水口一分为二，其中一路通过管路与罗茨泵循环水管(4)连通，另一路通过管路与冷却水池(7)连通。
2.根据权利要求1所述的真空泵新型废水回收系统，其特征在于，所述罗茨泵循环水管(4)、水环泵循环水管(5)以及涉及的各连接管上均设置有阀门。
说明书
真空泵新型废水回收系统
技术领域
本实用新型真空泵新型废水回收系统，属于石墨制品生产用节能、环保技术领域。
背景技术
产品在浸渍工序生产加工时，有一个非常重要的环节，就是把加热好的产品放入浸渍罐内，使用真空泵对其进行抽真空处理。真空泵是由一台水环泵、两台罗茨泵、一套水循环系统组成，通过水环泵腔内水流形成的负压和罗茨泵高速旋转产生的负压叠加，把浸渍罐内烟气吸出来，达到要求的真空度。
真空泵机组在正常运行过程中，它的水循环系统及其重要，为机组提供大量用水。水有三个用途：
1、用水冷却水环罗茨泵体，降低其长时间工作温度。
2、水环泵通过叶轮把水吸入腔内，水在腔内高速旋转形成涡流，达到抽真空的目的。
3、用水来冲洗及清除泵体内结渣，确保机组水路畅通，运行正常。
真空泵机组每天至少运行4个多小时，需要大量使用清水。因为已用过的水中含有一定量硫化物和结渣比较浑浊容易堵塞管道，影响机组正常运行，真空度总是在-0.084MP。
所以为了满足生产要求，真空泵机组需要不断补充干净的自来水，导致每天产生大约2吨多废水，由于不能直接重复利用和存放，如此多的废水直接排放，会对工厂周边环境造成一定污染，后果无法估计，同时也给公司在经济上带来很大的损失。
实用新型内容
本实用新型克服了现有技术存在的不足，提供了一种将废水再利用，并能有效提高真空度的真空泵新型废水回收系统。
为了解决上述技术问题，本实用新型采用的技术方案为：真空泵新型废水回收系统，包括两台罗茨泵、水环泵和第一水箱，两台所述罗茨泵串接在一起后，再与所述水环泵连接，两台所述罗茨泵和水环泵均通过罗茨泵循环水管和水环泵循环水管与第一水箱连通，形成两个循环水路，作为各自对应的冷却水路，还包括第二水箱、冷却水池和水泵，所述第二水箱的进水口通过溢流管与第一水箱连通，所述第二水箱的出水口处连接有水泵，所述水泵的进水口与第二水箱连通，所述第二水箱的出水口一分为二，其中一路通过管路与罗茨泵循环水管连通，另一路通过管路与冷却水池连通。
所述罗茨泵循环水管、水环泵循环水管以及涉及的各连接管上均设置有阀门。
本实用新型与现有技术相比具有的有益效果是：本实用新型能够满足现在的生产要求，真空度由原来-0.084MP提高到了-0.086MP，产品质量明显提高，更重要的是每天能消化掉2吨多废水和节约2-3吨自来水，经济效益不仅有所提高，从环保方面获得的利益更是无法估量。
