申请日2015.05.20
公开(公告)日2015.11.18
IPC分类号B01D29/35; B01D29/68; B01D29/64; B01D29/52
摘要
本实用新型公开了一种三阶式污水过滤栅格，其包括外筒，外筒内部竖直设置有三个形状结构相同的过滤筒，过滤筒内部设置有清洁刷，外筒的底部还设置有搅拌桨叶;过滤筒的顶端设置有排污口;外筒底部设置有污水进水口，外筒侧壁上设置有清水出水口和反向增压进水口。本实用新型设计合理，结构简单，可有效对污水进行过滤。
权利要求书
1.一种三阶式污水过滤栅格，其特征在于：包括外筒，外筒内部水平设置有隔板， 隔板与外筒内壁密闭连接;
外筒内部竖直设置有三个形状结构相同的过滤筒，其中一个过滤筒与外筒同轴设置; 过滤筒为圆筒形结构，其筒壁上均匀设置有过滤孔，过滤筒顶端与外筒顶端密闭连接， 过滤筒底端与隔板密闭连接，且隔板与过滤筒底端的连接处设置有开口;所述过滤筒内 部同轴设置有旋转轴，旋转轴与外筒外部的电机相连，过滤筒内部还设置有清洁刷，清 洁刷与旋转轴相连;与外筒同轴设置的过滤筒底部设置有搅拌桨叶，搅拌桨叶与旋转轴 的底端固定相连;
过滤筒的顶端设置有排污口;
外筒底部设置有污水进水口，外筒侧壁上设置有清水出水口和反向增压进水口。
2.根据权利要求1所述的一种三阶式污水过滤栅格，其特征在于：所述过滤孔的孔 径为0.1mm-2mm。
3.根据权利要求1所述的一种三阶式污水过滤栅格，其特征在于：所述外筒的底部 为半球形。
4.根据权利要求1所述的一种三阶式污水过滤栅格，其特征在于：所述清水出水口 和反向增压进水口处设置有阀门。
说明书
一种三阶式污水过滤栅格
技术领域
本实用新型属于污水处理设备技术领域，具体来说涉及一种三阶式污水过滤栅格。
背景技术
污水处理是为使污水达到再次使用的水质要求，对其进行净化的过程。污水处理被 广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域， 也越来越多地走进寻常百姓的日常生活。现代社会的进步和发展离不开水资源，按污水 来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、 农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机 物和有机物的复杂混合物，
目前污水处理中心的污水来水的来源很杂，水质各种各样，污水中包括漂浮和悬浮 的大小固体颗粒、胶状和凝胶状扩散物，以及比重较大的泥沙和金属颗粒等。如果不及 时将这些颗粒和垃圾清理干净，会很快将污水处理设备堵塞，如提升水泵、打料泵、加 热器、厌氧反应器进水管等被堵塞，需要停车进行清理，严重影响生产的正常运行，给 系统造成巨大损失。所以污水进水需要安装过滤装置，将污水中的垃圾清理干净，才能 确保污水处理生产的正常运行。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种三阶式污水过滤栅格。
本实用新型采用以下技术方案来实现：

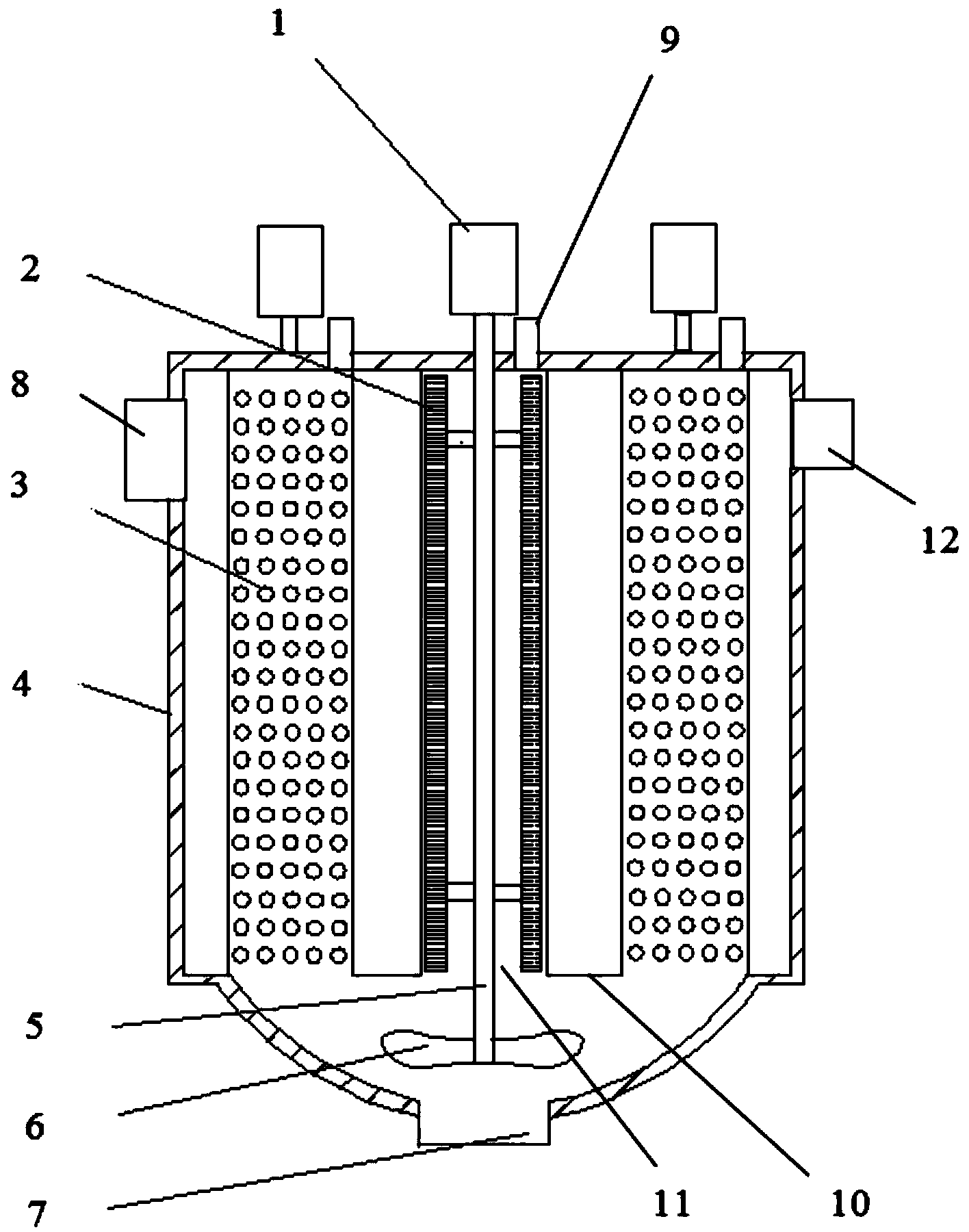

一种三阶式污水过滤栅格包括外筒，外筒内部水平设置有隔板，隔板与外筒内壁密 闭连接;
外筒内部竖直设置有三个形状结构相同的过滤筒，其中一个过滤筒与外筒同轴设置， 另外两个过滤筒等间距地设置在与外筒同轴设置的过滤筒的两侧;过滤筒为圆筒形结构， 其筒壁上均匀设置有过滤孔，过滤筒顶端与外筒顶端密闭连接，过滤筒底端与隔板密闭 连接，且隔板与过滤筒底端的连接处设置有开口;所述过滤筒内部同轴设置有旋转轴， 旋转轴与外筒外部的电机相连，过滤筒内部还设置有清洁刷，清洁刷与旋转轴相连;与 外筒同轴设置的过滤筒的底部设置有搅拌桨叶，搅拌桨叶与旋转轴的底端固定相连;
过滤筒的顶端设置有排污口;
外筒底部设置有污水进水口，外筒侧壁上设置有清水出水口和反向增压进水口。
在上述技术方案中，所述过滤孔的孔径为0.1mm-2mm。
在上述技术方案中，所述外筒的底部为半球形。
在上述技术方案中，所述清水出水口和反向增压进水口处设置有阀门(图中未标出)。
本实用新型设计合理，结构简单，使用时污水从污水进水口进入外筒内部，三个过 滤筒对污水进行过滤，过滤后的清水从清水出水口排出，过滤的污泥和杂质通过排污口 排出。同时，电机带动旋转轴转动，旋转轴带动清洁刷对过滤筒内壁进行清洁，防止过 滤筒阻塞;电机带动搅拌桨叶运动，通过旋转桨叶的搅动可防止污水中比重较大的杂质 沉积在底部。长时间使用后，污物会阻塞过滤筒的过滤孔，造成过滤效率下降，此时关 闭清水出水口处的阀门并打开反向增压进水口处的阀门，通过反向增压进水口向过滤装 置内部通水增压，使水从过滤筒的外部反向透过过滤孔进入过滤筒内部，从而反向排出 阻塞在过滤孔中的污物。
