申请日2016.07.23
公开(公告)日2017.02.22
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种重金属废水树脂吸附处理系统，该重金属废水树脂吸附处理系统包括过水池和多个离子吸附回收线，所述离子吸附回收线包括砂滤罐、碳滤罐和树脂吸附罐，多个所述树脂吸附罐内分别填充有不同的阳离子吸附树脂或阴离子吸附树脂,所述树脂吸附罐的出液口均与过水池连接。解决了多种重金属混合处理的局限性大以及成本高的问题，可以对重金属进行分别回收，无需后续重金属分离以及时常更换吸附树脂，具有使用成本低，回收利用率高以及环保的优点。
权利要求书

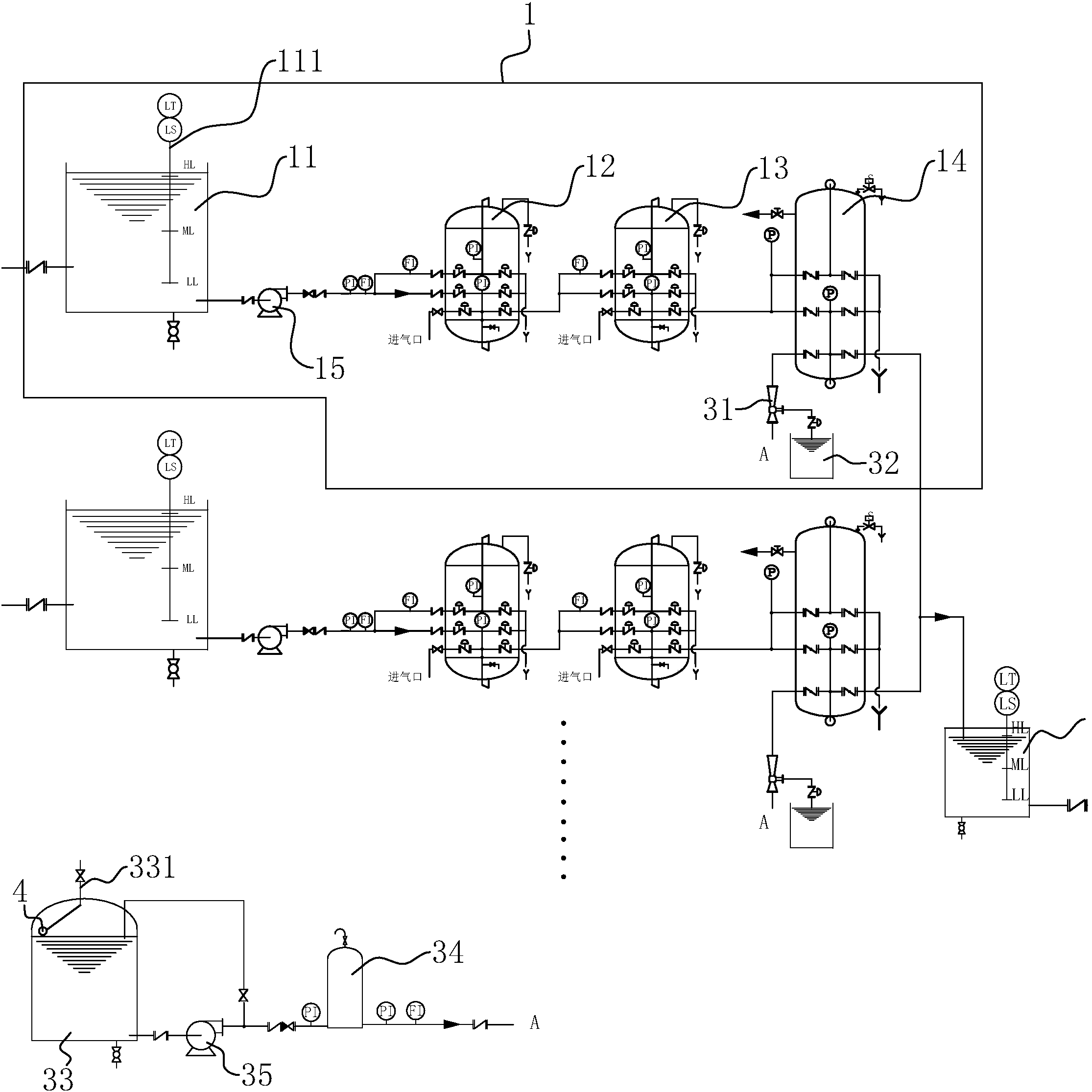

1.一种重金属废水树脂吸附处理系统，其特征是：包括过水池(2)和多个离子吸附回收线(1)，所述离子吸附回收线(1)包括砂滤罐(12)、碳滤罐(13)和树脂吸附罐(14)，多个所述树脂吸附罐(14)内分别填充有不同的阳离子吸附树脂或阴离子吸附树脂,所述树脂吸附罐(14)的出液口均与过水池(2)连接。
2.根据权利要求1所述的重金属废水树脂吸附处理系统，其特征是：所述树脂吸附罐(14)上均连接有再生液配置装置，所述再生液配置装置包括水箱(33)、浓缩液箱(32)和水射器(31)，所述水射器(31)的三个连接口分别与水箱(33)、浓缩液箱(32)以及树脂吸附罐(14)连接。
3.根据权利要求2所述的重金属废水树脂吸附处理系统，其特征是：所述水射器(31)和水箱(33)间设置有送水泵和过滤器(34)。
4.根据权利要求2所述的重金属废水树脂吸附处理系统，其特征是：所述水箱(33)上设置有液位计(4)和补水口(331)，所述补水口(331)上设置有受控于液位计(4)的电磁阀。
5.根据权利要求2所述的重金属废水树脂吸附处理系统，其特征是：多个所述树脂吸附罐(14)上的再生液配置装置共用一个水箱(33)。
6.根据权利要求1所述的重金属废水树脂吸附处理系统，其特征是：所述离子吸附回收线(1)还包括有用于收集原水的中间水池(11)，所述中间水池(11)与砂滤罐(12)间通过一原水泵(15)连接，所述中间水池(11)上设有压力变送器(111)，所述原水泵(15)受控于压力变送器(111)。
7.根据权利要求1所述的重金属废水树脂吸附处理系统，其特征是：所述砂滤罐(12)内设置有鹅卵石层A和石英砂层，所述鹅卵石层A作为底层承托层。
8.根据权利要求1所述的重金属废水树脂吸附处理系统，其特征是：所述碳滤罐(13)内至下而上依次设置有鹅卵石层B、石英砂层和活性炭层。
9.根据权利要求7或8所述的重金属废水树脂吸附处理系统，其特征是：所述鹅卵石层A和鹅卵石层B均呈多层结构设置，且多层结构中的鹅卵石由下至上依次变细。
说明书
重金属废水树脂吸附处理系统
技术领域
本实用新型涉及重金属废水处理技术领域，特别涉及一种重金属废水树脂吸附处理系统。
背景技术
重金属废水是指矿冶、机械制造、化工、电子、仪表等工业生产过程中排出的含重金属的废水。重金属(如含镉、镍、汞、锌等)废水是对环境污染最严重以及对人类危害最大的工业废水之一。废水中的重金属一般不能分解破坏，只能转移其存在位置和转变其物化形态。处理方法是首先改革生产工艺，不用或少用毒性大的重金属，在生产地点就地处理(如不排出生产车间)，常采用化学沉淀法、离子交换法等进行处理，处理后的水中重金属低于排放标准可以排放或回用。形成新的重金属浓缩产物尽量回收利用或加以无害化处理。
既有专利，授权公告号为CN205133287U、申请公告日为2016年4月6日的中国专利公开了一种含镍、铬、铜重金属废水的处理系统，包括电控系统和依次连接的调节池、废水处理池、过滤罐和待排放水池，调节池和废水处理池间安装有提升泵，废水处理池与过滤罐间安装有中间泵，待排放水池另一侧与排水泵连接，废水处理池包括依次连接的第一反应区、第一沉淀区、第二反应区、第二沉淀区和回调区，过滤罐包括依次连接的砂滤罐、碳滤罐、阳离子树脂吸附罐和阴离子树脂吸附罐。
上述专利中的系统可同时处理含镍、铬、铜多种重金属的废水，通过化学氧化/还原将毒性高的重金属离子转化成毒性低的离子价态，再通过物化反应絮凝沉淀，有效去除废水中的各种重金属离子，以此达到保护环境的目的。
然而，上述系统在实际使用过程中仍存在以下缺陷：1、上述系统同时处理多种重金属，而不同的树脂对不同的金属的吸附结合能力是不同的，这使得阳离子树脂吸附罐和阴离子树脂吸附罐中的吸附树脂需要根据废液中阴、阳离子的比例进行调配，且调配后吸附树脂难以分离出来再次利用，存在局限性大和使用浪费的缺陷;2、提取出来的重金属都混合在一起，难以分离出来，故无法回用，且混合在一起的重金属还需要后期处理分离，增加分离成本。
实用新型内容
本实用新型的目的是提供一种重金属废水树脂吸附处理系统，其解决了多种重金属混合处理的局限性大以及成本高的问题。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种重金属废水树脂吸附处理系统，包括过水池和多个离子吸附回收线，所述离子吸附回收线包括砂滤罐、碳滤罐和树脂吸附罐，多个所述树脂吸附罐内分别填充有不同的阳离子吸附树脂或阴离子吸附树脂,所述树脂吸附罐的出夜口均与过水池连接。
采用上述结构，通过设置多条吸附回收线对具有单独重金属的原水进行处理，在树脂吸附前不经过多种原水的混合，故每条回收线都只需根据原水中所含的一种重金属填充一种合适的阴或阳离子交换树脂即可，因此仅采用单一的树脂即可实现吸附结合，无需进行树脂比例调配，不存在需要根据处理的原水进行更换的问题;另外，置换出来的金属为单一金属，无需后期提取分离，便于回收利用且减少了分离所需成本。
进一步优选为：所述树脂吸附罐上均连接有再生液配置装置，所述再生液配置装置包括水箱、浓缩液箱和水射器，所述水射器的三个连接口分别与水箱、浓缩液箱以及树脂吸附罐连接。
采用上述结构，当离子交换树脂失效后，需要使用酸液或碱液对树脂进行再生，其方法是通过浓缩液箱中酸或碱液和水箱中的水在水射器中混合稀释后送入到树脂吸附罐里对树脂进行再生。
进一步优选为：所述水射器和水箱间设置有送水泵和过滤器。
采用上述结构，通过送水泵将水箱中的水抽出送到水射器内，在送入水射器前先经过过滤器过滤，避免水箱中的颗粒物质进入到水射器和树脂吸附罐内。
进一步优选为：所述水箱上设置有液位计和补水口，所述补水口上设置有受控于液位计的电磁阀。
采用上述结构，补水口的设置用于给水箱补水，而由于在使用中时长会发生由于工程师大意导致水箱中水源不足，而水箱中水源不足就会导致浓的酸或碱液进入到树脂吸附罐中，而树脂再生对进入的溶液量有要求，上述问题会导致再生操作无法完成，且浪费酸/碱液。故通过设置自动补水的结构，保证水箱中水量充足。
进一步优选为：多个所述树脂吸附罐上的再生液配置装置共用一个水箱。
采用上述结构，减少水箱数量，降低设备成本和占地面积。
进一步优选为：所述离子吸附回收线还包括有用于收集原水的中间水池，所述中间水池与砂滤罐间通过一原水泵连接，所述中间水池上设有压力变送器，所述原水泵受控于压力变送器。
采用上述结构，设置中间水池用于收集原水，由于各条回收线上的原水量并不是每时每刻都在产生，如果是原水量比较少或者没有时启用回收线会造成能耗浪费，故设置一中间水池来收集原水，当中间水池内原水量达到一定量时自动启动原水泵。
进一步优选为：所述砂滤罐内设置有鹅卵石层A和石英砂层，所述鹅卵石层A作为底层承托层。
采用上述结构，用鹅卵石作为垫层，同时可以过滤掉一些大颗粒的物质，再经过石英砂过滤小颗粒，达到去除水中各中悬浮物、微生物、以及其他微细颗粒，最终达到降低水浊度、净化水质效果。
进一步优选为：所述碳滤罐内至下而上依次设置有鹅卵石层B、石英砂层和活性炭层。
采用上述结构，用鹅卵石作为垫层，同时可以过滤掉一些大颗粒的物质，再依次经过石英砂和活性炭过滤，进一步去除水中各中悬浮物、微生物、以及其他微细颗粒，并对原水进行脱色、脱臭、脱氯、去除有机物、去除合成洗涤剂、细菌、病毒及放射性等污染物质。
进一步优选为：所述鹅卵石层A和鹅卵石层B均呈多层结构设置，且多层结构中的鹅卵石由下至上依次变细。
采用上述结构，达到逐级过滤大颗粒的目的，提高过滤效果。
