高压废水发电技术

发布时间:2018-2-27 11:26:24

  申请号­CN201620778307.9

  申请日2016.07.23

  公开(公告)号­CN205977524U

  公开(公告)日2017.02.22

  IPC分类号F03B13/00; F03B1/02; F03B1/04

  摘要

  本实用新型涉及高压废水发电装置,可有效解决利用高压废水发电的问题,包括:包括转动轴、转盘、水斗和喷头;转盘固定装在转动轴上,转盘的周边上均布有倾斜状的多个水斗;水斗外周边置有均布的喷嘴口朝向水斗斗面的喷头,转动轴经连轴器与发电机的转子轴连接在一起,带动发电机发电;本实用新型结构简单,新颖独特,易安装使用,有效利用高压废水,节能环保,有显著的经济和社会效益。由于采用缓冲底板,高压水流不会直接作用于水斗主体结构,不易出现水斗断裂的现象。另外,水斗在转动的时候,由于缓冲了高速流体的冲击,这也减少了反向的力矩,提高了冲击式水轮机的效率。

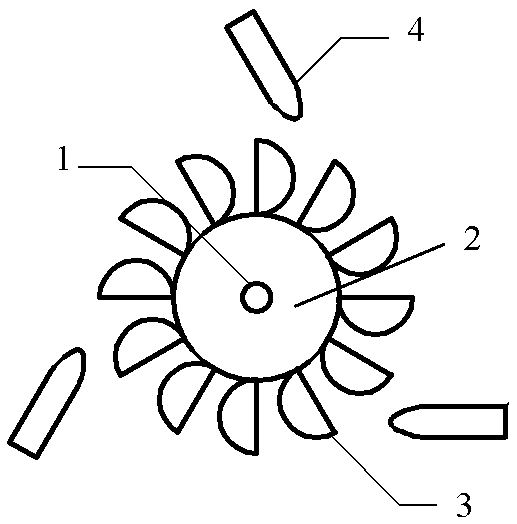

  摘要附图

  摘要

  翻译

  摘要附图

  CN205977524U[中文]

  权利要求书

  1.一种高压废水发电装置,其特征在于,包括转动轴、转盘、水斗和喷头;转盘(2)固定装在转动轴(1)上,转盘(2)的周边上均布有倾斜状的多个水斗;水斗(3)外周边置有均布的喷嘴口朝向水斗斗面的喷头(4),转动轴(1)经连轴器与发电机的转子轴连接在一起,带动发电机发电;

  所述水斗的斗面为凹面,所述凹面的中心具有开口(3-6),开口处置有用于打开或封闭开口的缓冲底板(3-2)。

  2.根据权利要求1所述的高压废水发电装置,其特征在于,所述的喷头为2-4个,喷头相对转动轴的轴线中心对称分布。

  3.根据权利要求2所述的高压废水发电装置,其特征在于,所述的喷头为3个。

  4.根据权利要求1所述的高压废水发电装置,其特征在于,所述的水斗为容腔结构;所述容腔结构的一侧面为斗面(3-1),另一相对侧为缓冲后盖(3-4)。

  5.根据权利要求4所述的高压废水发电装置,其特征在于,所述缓冲底板(3-2)与缓冲后盖(3-4)之间设置有压力弹簧(3-3),所述缓冲后盖(3-4)外边上开有均布的导流孔(3-5)。

  6.根据权利要求5所述的高压废水发电装置,其特征在于,所述的斗面(3-1)、缓冲底板(3-2)、缓冲后盖(3-4)构成截面为月牙状的空腔结构,缓冲底板(3-2)、压力弹簧(3-3)构成斗面凹面中心开口的开闭结构。

  7.根据权利要求6所述的高压废水发电装置,其特征在于,所述的开口(3-6)为凹弧面圆形。

  8.根据权利要求6所述的高压废水发电装置,其特征在于,所述的缓冲底板(3-2)为与开口(3-6)相嵌合的圆形板。

  说明书

  高压废水发电装置

  技术领域

  本实用新型发电设备,特别是一种高压废水发电装置。

  背景技术

  随着工业生产的迅速发展,有大量工业废水产生,许多COD含量高的工业废水经相应技术处理后,水中有机污染物的去除率可高达99%,但因COD含量低,经减压后直接排放,造成了资源浪费。例如经WAO技术处理后产生的废水,反应器出口的废水压力可高达4MPa,需要通过减压阀减压后方可排放。压力能直接减压排放会造成大量流体机械能的浪费。如果能够充分利用这些流体中蕴含的能量,就可以取得明显的节能降耗的作用。

  水力发电是一种可观可利用的能量形式,水力发电打破了一些因为获得需要的能源而造成污染的弊端。水轮机发电是以水轮机为原动机将水能转化为电能的发电机。即利用有速度流体的冲击力推动水轮转动,进而产生电能。水轮发电机对进入水轮机的流体速度有一定要求,若流体速度小,则不足以推动水轮机做功。普通河流的速度不足以用来发电。水利发电利用的水能主要是蕴藏于水体中的位能(高度差),如普通水利发电和潮汐发电。水轮发电机发电需要提供高速且较为清洁的流体;而高压流体压力能直接减压排放又造成能源的浪费。

  水斗式水轮机是目前冲击式水轮机中应用最广泛的一种机型,适合小流量,高水头的水电站。水斗式水轮机内部存在着不良流动干扰,对水轮机的安全稳定运行有着很大的影响,可以导致水轮机效率下降,并引起机组不稳定。

  现有技术中,水斗式水轮机因高速水流的冲击力大,容易出现水斗断裂(断斗)现象。水头和水流量是发电的两大要素,水头高流量小或者水头低流量大均发不出大量电。因此,在保证流量调控合理的前提下,高压废水的发电量非常可观。但如何利用高压废水进行发电至今未见有公开的报导。

  实用新型内容

  针对上述情况,为克服现有技术之缺陷,本实用新型之目的就是提供一种高压废水发电装置,可有效解决利用高压废水发电的问题。

  本实用新型解决的技术方案是,本实施例高压废水发电装置包括:包括转动轴、转盘、水斗和喷头;转盘2固定装在转动轴1上,转盘2的周边上均布有倾斜状的多个水斗(图中给出均布的12个);水斗3外周边置有均布的喷嘴口朝向水斗斗面的喷头4,转动轴1经连轴器与发电机的转子轴连接在一起,带动发电机发电;

  所述水斗的斗面为凹面,所述凹面的中心具有开口3-6,开口处置有用于打开或封闭开口的缓冲底板3-2。

  如上所述的高压废水发电装置,其中,所述的喷头为2-4个,喷头相对转动轴的轴线中心对称分布。

  如上所述的高压废水发电装置,其中,所述的喷头为3个。

  如上所述的高压废水发电装置,其中,所述的水斗为容腔结构;所述容腔结构的一侧面为斗面3-1,另一相对侧为缓冲后盖3-4。

  如上所述的高压废水发电装置,其中,所述缓冲底板3-2与缓冲后盖3-4之间设置有压力弹簧3-3,所述缓冲后盖3-4外边上开有均布的导流孔3-5。

  如上所述的高压废水发电装置,其中,所述的斗面3-1、缓冲底板3-2、缓冲后盖3-4构成截面为月牙状的空腔结构,缓冲底板3-2、压力弹簧3-3构成斗面凹面中心开口的开闭结构。

  如上所述的高压废水发电装置,其中,所述的开口3-6为凹弧面圆形。

  所述的缓冲底板3-2为与开口3-6相嵌合的圆形板。

  本实用新型结构简单,新颖独特,易安装使用,有效利用高压废水,节能环保,有显著的经济和社会效益。由于采用缓冲底板,高压水流不会直接作用于水斗主体结构,不易出现水斗断裂的现象。另外,水斗在转动的时候,由于缓冲了高速流体的冲击,这也减少了反向的力矩,提高了冲击式水轮机的效率。
