申请日2016.07.23
公开(公告)日2017.01.11
IPC分类号C02F9/04
摘要
本实用新型涉及一种建筑供暖污水处理装置，包括过滤池，所述过滤池顶部设有进液口，所述过滤池内腔设有粗过滤网，所述粗过滤网一端设有手柄，所述过滤池底部一侧连有细过滤网，所述过滤池一侧设有清理池，所述过滤池、清理池底部均设有排污口，所述清理池内腔顶部设有消毒液盒，所述消毒液盒一侧设有絮凝剂盒，所述清理池一侧设有吸附池，所述吸附池内腔设有活性炭层，所述吸附池顶部设有暖气污水口，所述进液口、暖气污水口底部均设有滤框，所述吸附池底部设有温度检测器，所述吸附池一侧通过管道连接蓄水池，该实用新型综合处理供暖及日常生活所产生的污水，通过处理可以再次循环使用，还可以提供适宜温度的水供日常所以，结构简单。
权利要求书

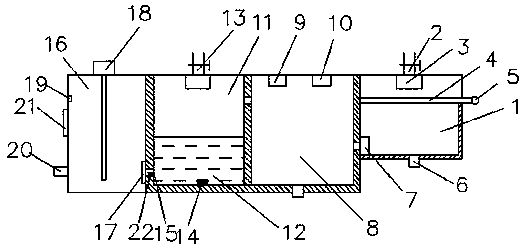

1.一种建筑供暖污水处理装置，包括过滤池(1)，其特征在于，所述过滤池(1)顶部设有进液口(2)，所述过滤池(1)内腔设有粗过滤网(4)，所述粗过滤网(4)一端设有手柄(5)，所述过滤池(1)底部一侧连有细过滤网(7)，所述过滤池(1)一侧设有清理池(8)，所述过滤池(1)、清理池(8)底部均设有排污口(6)，所述清理池(8)内腔顶部设有消毒液盒(9)，所述消毒液盒(9)一侧设有絮凝剂盒(10)，所述清理池(8)一侧设有吸附池(11)，所述吸附池(11)内腔设有活性炭层(12)，所述吸附池(11)顶部设有暖气污水口(13)，所述进液口(2)、暖气污水口(13)底部均设有滤框(3)，所述吸附池(11)底部设有温度检测器(14)，所述吸附池(11)一侧通过管道(15)连接蓄水池(16)，所述管道(15)内设有水质检测器(22)，所述管道(15)与蓄水池(16)连接处设有第一电磁阀(17)，所述蓄水池(16)顶部设有水泵(18)，所述蓄水池(16)内壁设有水位控制器(19)，所述蓄水池(16)一侧设有出水口(20)，所述出水口(20)上方设有控制器(21)。
2.根据权利要求1所述一种建筑供暖污水处理装置，其特征在于：所述进液口(2)、暖气污水口(13)上均连有电磁阀。
3.根据权利要求1所述一种建筑供暖污水处理装置，其特征在于：所述控制器(21)与水泵(18)、第一电磁阀(17)、水位控制器(19)、温度检测器(14)和水质检测器(22)电性连接。
4.根据权利要求1所述一种建筑供暖污水处理装置，其特征在于：所述水泵(18)底部连有水管，所述粗过滤网(4)与过滤池(1)连接处设有密封圈。
5.根据权利要求1所述一种建筑供暖污水处理装置，其特征在于：所述消毒液盒(9)、絮凝剂盒(10)底部均有多个漏液孔。
说明书
一种建筑供暖污水处理装置
技术领域
本实用新型涉及一种建筑供暖污水处理装置，属于污水处理技术领域。
背景技术
建筑供暖系统在长期的使用过程中，易发生水垢堵塞的情况，需要花费极大的精力去维护，人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现有的污水处理装置并不能满足生活所需要，冬季生活供水较冷，洗衣做饭等方面有极大的不便。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种建筑供暖污水处理装置。
本实用新型通过以下技术方案来实现上述目的：一种建筑供暖污水处理装置，包括过滤池，所述过滤池顶部设有进液口，所述过滤池内腔设有粗过滤网，所述粗过滤网一端设有手柄，所述过滤池底部一侧连有细过滤网，所述过滤池一侧设有清理池，所述过滤池、清理池底部均设有排污口，所述清理池内腔顶部设有消毒液盒，所述消毒液盒一侧设有絮凝剂盒，所述清理池一侧设有吸附池，所述吸附池内腔设有活性炭层，所述吸附池顶部设有暖气污水口，所述进液口、暖气污水口底部均设有滤框，所述吸附池底部设有温度检测器，所述吸附池一侧通过管道连接蓄水池，所述管道内设有水质检测器，所述管道与蓄水池连接处设有第一电磁阀，所述蓄水池顶部设有水泵，所述蓄水池内壁设有水位控制器，所述蓄水池一侧设有出水口，所述出水口上方设有控制器。
优选的，所述进液口、暖气污水口上均连有电磁阀。
优选的，所述控制器与水泵、第一电磁阀、水位控制器、温度检测器和水质检测器电性连接。
优选的，所述水泵底部连有水管，所述粗过滤网与过滤池连接处设有密封圈。
优选的，所述消毒液盒、絮凝剂盒底部均有多个漏液孔。
本实用新型的有益效果是：通过本实用新型，清理池消毒及处理污水中的漂浮杂质，吸附池再次过滤生活污水中的杂质，污水通过处理可以再次循环使用，还可以提供适宜温度的水供日常所以，结构简单，节省能源，实用性强。
