申请日2016.06.13
公开(公告)日2016.08.24
IPC分类号H05K5/02
摘要

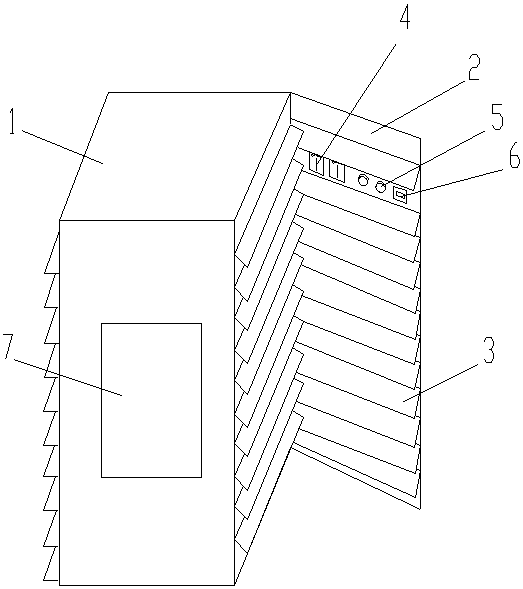

本发明公开了一种防腐蚀污水处理控制柜，包括控制柜本体，所述控制柜本体前端设有柜门，所述柜门和所述控制柜本体两侧端面上设有多块遮挡镀锌板，所述遮挡镀锌板上下依次水平排布设置，所述遮挡镀锌板一端固定连接在所述柜门和所述控制柜本体两侧端面上，所述遮挡镀锌板另一端倾斜向下设置，所述柜门的遮挡镀锌板之间还设有仪表监测表、控制按钮和钥匙锁，所述仪表监测表、所述控制按钮和所述钥匙锁横向位于一直线上，所述控制柜本体后端设有温度协调器，所述温度协调器嵌入式安装在所述控制柜本体后端板面上。通过上述方式，本发明能够提高控制柜的防腐蚀能力，控制柜外侧设有遮挡镀锌板，能用来遮挡仪表，还能将灰尘、雨水隔绝。
权利要求书
1.一种防腐蚀污水处理控制柜，包括控制柜本体，其特征在于，所述控制柜本体前端设有柜门，所述柜门和所述控制柜本体两侧端面上设有多块遮挡镀锌板，所述遮挡镀锌板上下依次水平排布设置，所述遮挡镀锌板一端固定连接在所述柜门和所述控制柜本体两侧端面上，所述遮挡镀锌板另一端倾斜向下设置，所述柜门的遮挡镀锌板之间还设有仪表监测表、控制按钮和钥匙锁，所述仪表监测表、所述控制按钮和所述钥匙锁横向位于一直线上，所述控制柜本体后端设有温度协调器，所述温度协调器嵌入式安装在所述控制柜本体后端板面上。
2.根据权利要求1所述的防腐蚀污水处理控制柜，其特征在于，所述遮挡镀锌板一端与所述控制柜本体面板焊接，所述遮挡镀锌板另一端凸出于所述控制柜本体面板上倾斜向下设置。
3.根据权利要求1所述的防腐蚀污水处理控制柜，其特征在于，所述遮挡镀锌板上下依次排布设置，上方的遮挡镀锌板板沿延伸至下方的遮挡镀锌板板面位置，上方的遮挡镀锌板对下方的遮挡镀锌板形成遮挡。
4.根据权利要求1所述的防腐蚀污水处理控制柜，其特征在于，所述仪表监测表、所述控制按钮和所述钥匙锁位于与所述遮挡镀锌板相对水平的一直线上，所述遮挡镀锌板前端板面遮盖在所述仪表监测表、所述控制按钮和所述钥匙锁上。
5.根据权利要求1所述的防腐蚀污水处理控制柜，其特征在于，所述温度协调器嵌入所述控制柜本体后端端面内，所述温度协调器上端面与所述控制柜本体后端端面齐平。
说明书
防腐蚀污水处理控制柜
技术领域
本发明涉及控制柜领域，特别是涉及一种防腐蚀污水处理控制柜。
背景技术
水处理电控柜通常采用PLC自动、CRT遥控及就地手动结合的控制方式，并通过上位机监视系统及设备的运行状态，选择制水路径及控制再生启停。主要完成自动制水和再生，水质监测分析，流量液位控制和压力保护等功能。 化学水处理工艺系统庞大，生产线长，某些地方设备集中，可以适当设置远程分站进行控制。如预处理的澄清池等处可设置远程分站通过双绞屏蔽电缆与控制室主机进行通讯，实现数据信号的传输和控制。PLC控制系统采用集散型结构，开放性好、易于扩展、有很高的可靠性和远程通讯功能。控制系统具有完善友好的人机界面，采用国际上流行的上位机监控软件如作为主要的人机接口，整个系统的运行操作全部在上位机上实现，通过CRT画面、键盘和鼠标对整个过程进行监控。微机监控系统采用软件编程，易于修改扩充，通过CRT可以动态反应模拟量变化及设备状态等。PLC强大的通讯功能可实现化水程控系统作为水网的一部分与全厂辅助系统以及厂级监控信息系统的联网。但传统的水处理控制柜柜子本体耐腐蚀性较差，一般都是采用柜子外侧镀锌和喷漆进行处理，缺乏相应的结构设计，造成柜子本体长时间使用后会被腐蚀损坏，影响水处理电控柜的运行。
发明内容
本发明主要解决的技术问题是提供一种防腐蚀污水处理控制柜，能够提高控制柜的防腐蚀能力，控制柜两侧和前端柜门上均设有遮挡镀锌板，不仅能用来遮挡仪表、按钮，而且能将灰尘、雨水隔绝。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种防腐蚀污水处理控制柜，包括控制柜本体，所述控制柜本体前端设有柜门，所述柜门和所述控制柜本体两侧端面上设有多块遮挡镀锌板，所述遮挡镀锌板上下依次水平排布设置，所述遮挡镀锌板一端固定连接在所述柜门和所述控制柜本体两侧端面上，所述遮挡镀锌板另一端倾斜向下设置，所述柜门的遮挡镀锌板之间还设有仪表监测表、控制按钮和钥匙锁，所述仪表监测表、所述控制按钮和所述钥匙锁横向位于一直线上，所述控制柜本体后端设有温度协调器，所述温度协调器嵌入式安装在所述控制柜本体后端板面上。
在本发明一个较佳实施例中，所述遮挡镀锌板一端与所述控制柜本体面板焊接，所述遮挡镀锌板另一端凸出于所述控制柜本体面板上倾斜向下设置。
在本发明一个较佳实施例中，所述遮挡镀锌板上下依次排布设置，上方的遮挡镀锌板板沿延伸至下方的遮挡镀锌板板面位置，上方的遮挡镀锌板对下方的遮挡镀锌板形成遮挡。
在本发明一个较佳实施例中，所述仪表监测表、所述控制按钮和所述钥匙锁位于与所述遮挡镀锌板相对水平的一直线上，所述遮挡镀锌板前端板面遮盖在所述仪表监测表、所述控制按钮和所述钥匙锁上。
在本发明一个较佳实施例中，所述温度协调器嵌入所述控制柜本体后端端面内，所述温度协调器上端面与所述控制柜本体后端端面齐平。
本发明的有益效果是：本发明能够提高控制柜的防腐蚀能力，控制柜两侧和前端柜门上均设有遮挡镀锌板，不仅能用来遮挡仪表、按钮，而且能将灰尘、雨水隔绝，镀锌处理的表面还能将控制柜外侧进行防腐蚀处理，提高控制柜的安全性。
