申请日2015.05.26
公开(公告)日2015.09.23
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理厂提标分质深度处理系统，主要包括：中间池、除磷池、絮凝池、沉淀池、纤维滤池、清水池及超滤装置;其特征在于：所述中间池上设有提升泵，提升泵通过管道依次连接除磷池进水阀、絮凝池进水阀、纤维滤池进水阀及超滤进水阀;所述中间池内设有进水COD检测仪、进水浊度检测仪、进水氨氮检测仪及进水总磷检测仪;所述中间池上设有提升泵，提升泵依次与除磷池进水阀、絮凝池进水阀、纤维滤池进水阀及超滤进水阀连接;所述纤维滤池内设有纤维滤料，纤维滤池底部的出水管连接清水池;所述超滤装置的出水管连接清水池。应用于污水处理厂提标改造，具有对排放水进行加药除磷、絮凝、沉淀、纤维过滤和超滤处理为一体的处理工艺，根据检测污染物进行分质深度处理，系统设备自动化运行。
权利要求书

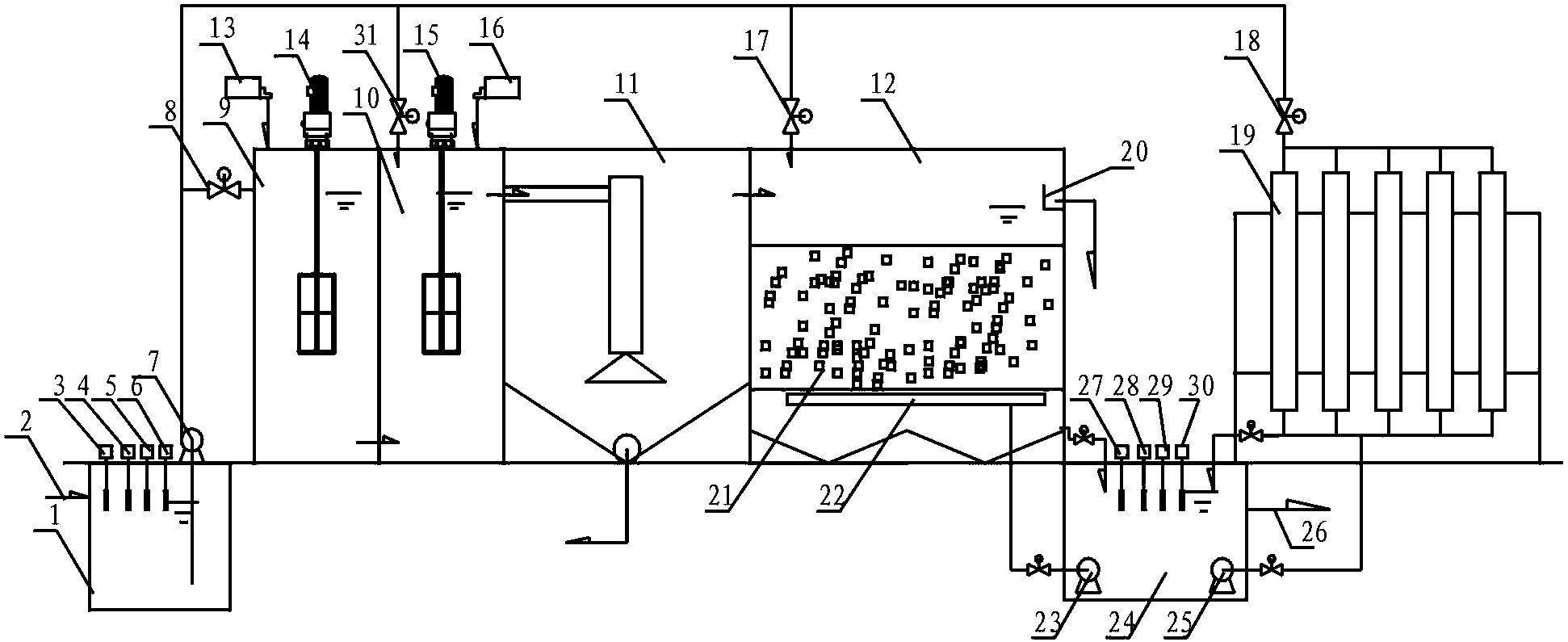

1.污水处理厂提标分质深度处理系统，主要包括：中间池(1)、除磷池(9)、絮凝池(10)、沉淀池(11)、纤维滤池(12)、清水池(24)及超滤装置(19);其特征在于：所述中间池(1)上设有提升泵(7)，提升泵(7)通过管道依次连接除磷池进水阀(8)、絮凝池进水阀(31)、纤维滤池进水阀(17)及超滤进水阀(18);所述中间池(1)内设有进水COD检测仪(3)、进水浊度检测仪(4)、进水氨氮检测仪(5)及进水总磷检测仪(6);所述纤维滤池(12)内设有纤维滤料(21)，纤维滤池(12)底部的出水管连接清水池(24);所述超滤装置(19)的出水管连接清水池(24)。
2.根据权利要求1所述的污水处理厂提标分质深度处理系统，其特征在于：所述除磷池(9)连接有除磷加药装置(13)，并在除磷池(9)内设有除磷池搅拌机(14)。
3.根据权利要求1所述的污水处理厂提标分质深度处理系统，其特征在于：所述清水池(24)内设有出水COD检测仪(27)、出水浊度检测仪(28)、出水氨氮检测仪(29)及出水总磷检测仪(30)。
说明书
污水处理厂提标分质深度处理系统
技术领域
本实用新型涉及污水处理设备，具体涉及污水处理厂提标分质深度处理系统。
背景技术
目前，对于污水处理厂排放水质要求越来越高，需要将污水进行深度处理。在水处理领域中，对水过滤主要采用罐体压力过滤和填料无压重力过滤，其滤料大部分呈水平分布，其主要缺点：水中悬浮物很快沉淀在滤料的表面，从而使过流面积减少，堵塞流水通道，必须要停机进行反冲洗，需要建设大型的鼓风机房，以及反冲洗泵房，并且一段时间就要更换滤料，运行能耗高，操作强度大，占地面积很大，土建费用高，单位吨水成本较高。在水处理技术领域中纤维滤料过滤池的应用越来越广泛，具有处理效果好，水质水量稳定，运行维护简单方便等优点。因此在污水处理厂提标改造过程中，需要处理水质更加稳定，滤料容易清洗及使用寿命长，已成为本领域急待解决的一个技术问题。
实用新型内容
本实用新型的目的在于提供污水处理厂提标分质深度处理系统，应用于污水处理厂提标改造，具有对排放水进行加药除磷、絮凝、沉淀、纤维过滤和超滤处理为一体的处理工艺，根据检测污染物进行分质深度处理，系统设备自动化运行。
本实用新型的目的通过下述技术方案实现：污水处理厂提标分质深度处理系统，主要包括：中间池、除磷池、絮凝池、沉淀池、纤维滤池、清水池及超滤装置;其特征在于：所述中间池上设有提升泵，提升泵通过管道依次连接除磷池进水阀、絮凝池进水阀、纤维滤池进水阀及超滤进水阀;所述中间池内设有进水COD检测仪、进水浊度检测仪、进水氨氮检测仪及进水总磷检测仪;所述中间池上设有提升泵，提升泵依次与除磷池进水阀、絮凝池进水阀、纤维滤池进水阀及超滤进水阀连接;所述纤维滤池内设有纤维滤料，纤维滤池底部的出水管连接清水池;所述超滤装置的出水管连接清水池。
所述除磷池连接有除磷加药装置，并在除磷池内设有除磷池搅拌机。
所述清水池内设有出水COD检测仪、出水浊度检测仪、出水氨氮检测仪及出水总磷检测仪。
本实用新型工作原理：污水处理厂的污水经过前段处理沉淀后，由于污水处理厂排放水质要求提高，如悬浮物及化学需氧量等水质指标超标，还需进行过滤深度处理。待过滤处理水经过前段预处理后收集在中间池，中间池的进水COD检测仪、进水浊度检测仪、进水氨氮检测仪及进水总磷检测仪分别检测各污染参数，比对排放标准，通过提升泵将污水抽入相应的处理单元，除磷池用于除磷，絮凝池加入絮凝剂沉淀处理，沉淀池用于沉淀分离去除悬浮物，纤维滤池用于过滤，超滤装置用于深度过滤，处理完成的水流入清水池中，完成对污水的分质净化处理后达标排放或回用。
本实用新型与现有技术相比，具有如下的优点和有益效果：应用于污水处理厂提标改造，具有对排放水进行加药除磷、絮凝、沉淀、纤维过滤和超滤处理为一体的处理工艺，根据检测污染物进行分质深度处理，系统设备自动化运行;中间池的检测仪分别检测各污染参数，比对排放标准，通过提升泵将污水抽入相应的处理单元，除磷池用于除磷，絮凝池加入絮凝剂沉淀处理，沉淀池用于沉淀分离去除悬浮物，纤维滤池用于过滤，超滤装置用于深度过滤。
