申请日2015.05.26
公开(公告)日2015.09.23
IPC分类号C02F9/14; G05D11/02
摘要

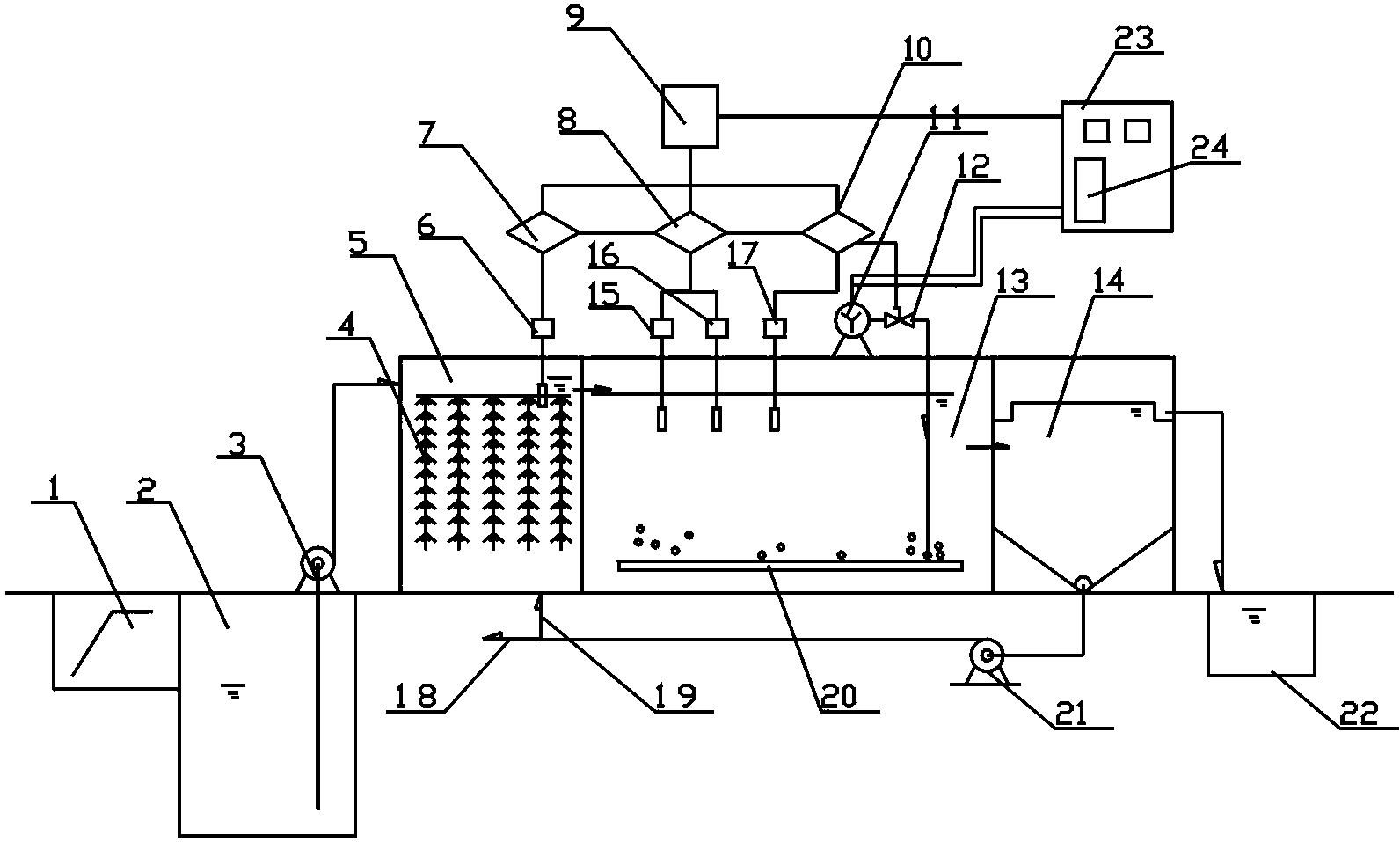

本实用新型公开了一种污水好氧处理呼吸速率串级控制系统，包括：依次连接的格栅池、调节池、水解酸化池、好氧池、沉淀池、清水池，以及进水浓度检测仪、底物浓度控制器、呼吸速率控制器、人机操作端、DO控制器、鼓风机、电动阀、呼吸速率检测仪、PH检测仪、DO检测仪、污泥泵及电控柜，其特征在于：所述底物浓度控制器通过控制线依次串联呼吸速率控制器、DO控制器，且底物浓度控制器、呼吸速率控制器及DO控制器通过控制线与人机操作端连接，人机操作端通过控制线与电控柜连接。实现对生化的自动控制，通过底物浓度、呼吸速率、DO浓度三者变量关系实现自动串级控制，降低系统运行费用，保证系统稳定运行，减少DO浓度动态变化对外环路呼吸速率控制环路的影响，有利于控制器的启动和调节，系统能耗降低。
权利要求书
1.一种污水好氧处理呼吸速率串级控制系统，包括：依次连接的格栅池(1)、调节池(2)、水解酸化池(5)、好氧池(13)、沉淀池(14)、清水池(22)，以及进水浓度检测仪(6)、底物浓度控制器(7)、呼吸速率控制器(8)、人机操作端(9)、DO控制器(10)、鼓风机(11)、电动阀(12)、呼吸速率检测仪(15)、PH检测仪(16)、DO检测仪(17)、污泥泵(21)及电控柜(23)，其特征在于：所述底物浓度控制器(7)通过控制线依次串联呼吸速率控制器(8)、DO控制器(10)，且底物浓度控制器(7)、呼吸速率控制器(8)及DO控制器(10)通过控制线与人机操作端(9)连接，人机操作端(9)通过控制线与电控柜(23)连接;所述水解酸化池(5)内设有进水浓度检测仪(6)，进水浓度检测仪(6)通过控制线与底物浓度控制器(7)连接;所述好氧池(13)内设有呼吸速率检测仪(15)、PH检测仪(16)和DO检测仪(17)，呼吸速率检测仪(15)和PH检测仪(16)通过控制线与呼吸速率控制器(8)连接，DO检测仪(17)通过控制线与DO控制器(10)连接。
2.如权利要求1所述的一种污水好氧处理呼吸速率串级控制系统，其特征在于：所述电控柜(23)通过控制线与鼓风机(11)和电动阀(12)连接，电控柜(23)内设有变频器(24)。
3.如权利要求1所述的一种污水好氧处理呼吸速率串级控制系统，其特征在于：所述好氧池(13)底部设有曝气管(20)，曝气管(20)通过管道与鼓风机(11)连接，并在连接管路上设有电动阀(12)。
说明书
一种污水好氧处理呼吸速率串级控制系统
技术领域
本实用新型涉及一种污水好氧处理呼吸速率串级控制系统，属于环保技术领域。
背景技术
污水处理技术中，微生物呼吸速率指在一定温度下，单位重量的微生物在单位时间内吸收氧或释放二氧化碳的量，体现了污水生化处理效率，影响处理水质，一般污水处理好氧处理，简单通过溶解氧(DO)数字控制通入空气量，鼓风机曝气设备启动停止频繁，鼓风机曝气设备容易损坏，但是底物浓度、呼吸速率、DO浓度三者之间有着复杂的关系，在污水处理过程中需控制充氧量，建立自动控制微机系统，实现对生化的自动控制，降低污水处理系统运行费用，保证系统稳定运行。
实用新型内容
本实用新型的目的在于提供一种污水好氧处理呼吸速率串级控制系统，实现对生化的自动控制，通过底物浓度、呼吸速率、DO浓度三者变量关系实现自动串级控制，降低系统运行费用，保证系统稳定运行，减少DO浓度动态变化对外环路呼吸速率控制环路的影响，有利于控制器的启动和调节，系统能耗降低。
本实用新型的目的通过下述技术方案实现：一种污水好氧处理呼吸速率串级控制系统，包括：依次连接的格栅池、调节池、水解酸化池、好氧池、沉淀池、清水池，以及进水浓度检测仪、底物浓度控制器、呼吸速率控制器、人机操作端、DO控制器、鼓风机、电动阀、呼吸速率检测仪、PH检测仪、DO检测仪、污泥泵及电控柜，其特征在于：所述底物浓度控制器通过控制线依次串联呼吸速率控制器、DO控制器，且底物浓度控制器、呼吸速率控制器及DO控制器通过控制线与人机操作端连接，人机操作端通过控制线与电控柜连接;所述水解酸化池内设有进水浓度检测仪，进水浓度检测仪通过控制线与底物浓度控制器连接;所述好氧池内设有呼吸速率检测仪、PH检测仪和DO检测仪，呼吸速率检测仪和PH检测仪通过控制线与呼吸速率控制器连接，DO检测仪通过控制线与DO控制器连接。
所述电控柜通过控制线与鼓风机和电动阀连接，电控柜内设有变频器。
所述好氧池底部设有曝气管，曝气管通过管道与鼓风机连接，并在连接管路上设有电动阀。
本实用新型的工作原理：首先，污水通过格栅池中格栅去除污水中粗大固体悬浮物，以保证后续处理设施的正常运行，调节池由于项目所排放的污水水质、水量波动较大，所以将水质、水量不均匀的污水引入调节池中停留一定的时间，使废水在池内充分混合，以保证后续处理构筑物均匀、稳定运行。提升泵将污水抽入水解酸化池，水解酸化池内设置有生物填料，微生物可将大分子物质转化为小分子物质，将环状结构转化为链状结构，进一步提高了废水的BOD/COD比，增加了废水的可生化性，为后续的好氧生化处理创造条件，进水浓度检测仪检测进水浓度，为底物浓度控制器提供数据。鼓风机通过曝气管为好氧池内充入氧气，生物膜中的微生物在有氧的条件下将污水中的一部分有机物用于合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成所需的能量，其最终产物是二氧化碳和水等稳定物质，微生物的好氧代谢作用于对污水中的溶解性有机物和非溶解性有机物都起作用，并且代谢产物是无害的稳定物质。呼吸速率检测仪和PH检测仪为呼吸速率控制器提供数据，DO检测仪为DO控制器提供数据，底物浓度控制器通过控制线依次串联呼吸速率控制器、DO控制器，不让呼吸速率控制器直接影响空气流量，而改变DO的设定值，DO控制器为从属控制器，当呼吸速率已经达到期望设定值，才改变实际的DO浓度，人机操作端输出参数控制电控柜的变频器，鼓风机变频工作降低能耗。通过好氧池生化处理后，泥水通过沉淀泥水分布器进入沉淀池，沉淀分离，然后通过滤料进一步过滤，净化后的水由集水槽收集从出水管排出，泥污由污泥回流泵抽出，一部分进行回流，一部分作为剩余污泥处理。
综上所述，本实用新型的有益效果是：
1、实现对生化的自动控制，通过底物浓度、呼吸速率、DO浓度三者变量关系实现自动串级控制，降低系统运行费用，保证系统稳定运行，减少DO浓度动态变化对外环路呼吸速率控制环路的影响，有利于控制器的启动和调节，人机操作端输出参数控制电控柜的变频器，鼓风机变频工作降低能耗，系统能耗降低;
2、底物浓度控制器通过控制线依次串联呼吸速率控制器、DO控制器，不让呼吸速率控制器直接影响空气流量，而改变DO的设定值，DO控制器为从属控制器，当呼吸速率已经达到期望设定值，才改变实际的DO浓度。
