申请日2015.05.26
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种移动式全封闭医院污水处理装置，由依次连接的格栅池、厌氧池、缺氧池、MBR膜反应池、清水池及污泥池组成的水池组合体，以及运载车、臭氧吸附废气处理装置、臭氧消毒池、折流板消毒池、PLC控制柜、臭氧发生器和二氧化氯发生器组成;所述厌氧池和缺氧池内均设置有生物填料;所述MBR膜反应池内设置有MBR膜组件、增强悬浮填料，MBR膜组件通过管道与出水泵连接;所述臭氧吸附废气处理装置由臭氧处理段和吸附段组成，水池组合体顶部均与尾气收集总管连接，尾气收集总管通过管道与臭氧吸附废气处理装置进口连接。提出一种可以移动式车载或地埋安装，采用臭氧和二氧化氯二次加强消毒，装置内部空气通过净化排放，设施采用全封闭式，避免对周围环境的影响，具有占地面积少、多功能、灵活采用污水处理方式、污水处理设备配套完善的特点。
权利要求书

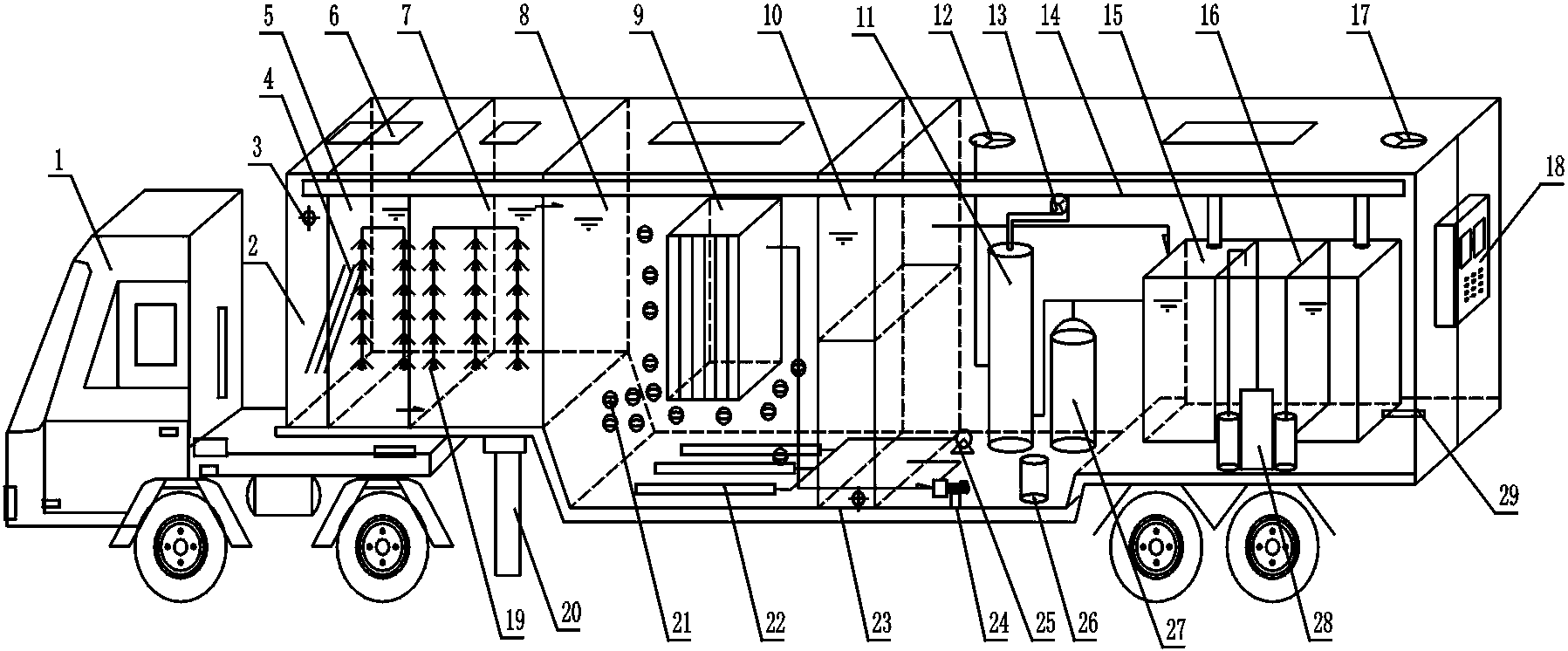

1.一种移动式全封闭医院污水处理装置，其特征在于：由依次连接的格栅池(2)、厌氧池(5)、缺氧池(7)、MBR膜反应池(8)、清水池(10)及污泥池(23)组成的水池组合体，以及运载车(1)、臭氧吸附废气处理装置(11)、臭氧消毒池(15)、折流板消毒池(16)、PLC控制柜(18)、臭氧发生器(27)和二氧化氯发生器(28)组成;所述厌氧池(5)和缺氧池(7)内均设置有生物填料(19);所述MBR膜反应池(8)内设置有MBR膜组件(9)、增强悬浮填料(21)，MBR膜组件(9)通过管道与出水泵(24)连接，出水泵(24)通过管道与清水池(10)连接;所述臭氧吸附废气处理装置(11)由臭氧处理段和吸附段组成，水池组合体顶部均与尾气收集总管(14)连接，尾气收集总管(14)通过管道与臭氧吸附废气处理装置(11)进口连接，并在臭氧吸附废气处理装置(11)进口前端设置有引风机(13)。
2.根据权利要求1所述的一种移动式全封闭医院污水处理装置，其特征在于：所述臭氧发生器(27)通过管道分别于臭氧吸附废气处理装置(11)和臭氧消毒池(15)连接。
3.根据权利要求1所述的一种移动式全封闭医院污水处理装置，其特征在于：所述污泥池(23)设置在清水池(10)的下方。
4.根据权利要求1所述的一种移动式全封闭医院污水处理装置，其特征在于：所述二氧化氯发生器(28)通过管道与折流板消毒池(16)加药口连接。
说明书
一种移动式全封闭医院污水处理装置
技术领域
本实用新型涉及污水处理设备，具体涉及一种移动式全封闭医院污水处理装置。
背景技术
医院的污水，除一般生活污水外，还含有化学物质、放射性废水和病原体，必须经过处理后才能排放，须经消毒后才可排放，要求污水处理设施要密封。膜-生物反应器(Membrane Bio-Reactor,MBR)为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器系统内活性污泥(MLSS)浓度可提升至8000~10000mg/L，甚至更高;污泥龄(SRT)可延长至30天以上。膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。一般采用混凝土建造时间较长，且不易密封，因此，需要一种移动式污水处理设备，可以快速对医院污水进行处理，减少对环境的影响。
实用新型内容
本实用新型的目的在于提供一种移动式全封闭医院污水处理装置，提出一种可以移动式车载或地埋安装，采用臭氧和二氧化氯二次加强消毒，装置内部空气通过净化排放，设施采用全封闭式，避免对周围环境的影响，具有占地面积少、多功能、灵活采用污水处理方式、污水处理设备配套完善的特点。
本实用新型的目的通过下述技术方案实现：一种移动式全封闭医院污水处理装置，其特征在于：由依次连接的格栅池、厌氧池、缺氧池、MBR膜反应池、清水池及污泥池组成的水池组合体，以及运载车、臭氧吸附废气处理装置、臭氧消毒池、折流板消毒池、PLC控制柜、臭氧发生器和二氧化氯发生器组成;所述厌氧池和缺氧池内均设置有生物填料;所述MBR膜反应池内设置有MBR膜组件、增强悬浮填料，MBR膜组件通过管道与出水泵连接，出水泵通过管道与清水池连接;所述臭氧吸附废气处理装置由臭氧处理段和吸附段组成，水池组合体顶部均与尾气收集总管连接，尾气收集总管通过管道与臭氧吸附废气处理装置进口连接，并在臭氧吸附废气处理装置进口前端设置有引风机。
所述臭氧发生器通过管道分别于臭氧吸附废气处理装置和臭氧消毒池连接。
所述污泥池设置在清水池的下方。
所述二氧化氯发生器通过管道与折流板消毒池加药口连接。
本实用新型工作原理：本装置可以移动或地埋式安装，医院污水通过收集后，通过提升泵将污水抽入格栅池，格栅将悬浮物拦截，避免影响后段处理工艺，然后污水在厌氧池和缺氧池中进行处理，厌氧池和缺氧池内均设置有生物填料，然后污水进入MBR膜反应池，启动鼓风机通过曝气管对MBR膜反应池曝气，MBR膜反应池无需设置二沉池，MBR膜反应池通过出水泵将净化后污水吸入清水池，增强悬浮填料提高MBR膜反应池微生物活性，提高处理效率，清水池流入臭氧消毒池和折流板消毒池进行二次强化消毒后达标排放。由于医院污水含有致病病菌，将整个处理系统密封，通过臭氧吸附废气处理装置处理后排放。
综上所述，本实用新型的有益效果是：提出一种可以移动式车载或地埋安装，采用臭氧和二氧化氯二次加强消毒，装置内部空气通过臭氧吸附废气处理装置净化排放，装置内部空气通过净化排放，设施采用全封闭式，避免对周围环境的影响，具有占地面积少、多功能、灵活采用污水处理方式、污水处理设备配套完善的特点。
