申请日2015.05.27
公开(公告)日2015.12.09
IPC分类号C10J3/72; C02F9/14
摘要
本实用新型公开了一种煤气化废水处理系统，包括气化炉和生化处理子系统，所述气化炉废水出口与所述生化处理子系统废水进口连接，所述生化处理子系统用于将所述气化炉中排出的废水处理成盐水，其特征在于，所述生化处理子系统盐水出口连接有将盐水浓缩蒸发形成浓水的盐水锅炉，不仅解决了现有煤气化废水处理系统中涉及的步骤多，能耗高的问题，而且处理后的废水能够满足回用的要求。
权利要求书
1.一种煤气化废水处理系统，包括气化炉(1)和生化处理子系统(2)，所述气化炉(1)废水出口与所述生化处理子系统(2)废水进口连接，所述生化处理子系统(2)用于将所述气化炉(1)中排出的废水处理成盐水，其特征在于，所述生化处理子系统(2)盐水出口连接有将盐水浓缩蒸发形成浓水的盐水锅炉(3)。
2.如权利要求1所述的煤气化废水处理系统，其特征在于，所述盐水锅炉(3)上设有浓水出口。
3.如权利要求2所述的煤气化废水处理系统，其特征在于，所述浓水出口设置在所述盐水锅炉(3)底部。
4.如权利要求1所述的煤气化废水处理系统，其特征在于，所述气化炉(1)废水出口通过管道与所述生化处理子系统(2)废水进口连接。
5.如权利要求1所述的煤气化废水处理系统，其特征在于，所述生化处理子系统(2)盐水出口通过管道与所述盐水锅炉(3)连接。
6.如权利要求1所述的煤气化废水处理系统，其特征在于，所述盐水锅炉(3)上设有蒸汽出口。
7.如权利要求6所述的煤气化废水处理系统，其特征在于，所述蒸汽出口与所述气化炉(1)连接。
8.如权利要求7所述的煤气化废水处理系统，其特征在于，所述蒸汽出口通过管道与所述气化炉(1)连接。
9.如权利要求1或7所述的煤气化废水处理系统，其特征在于，所述生化处理子系统(2)和所述盐水锅炉(3)之间连接有离子交换树脂罐(4)。
10.如权利要求9所述的煤气化废水处理系统，其特征在于，所述离子交换树脂罐(4)两端分别通过管道与所述生化处理子系统(2)及所述盐水锅炉(3)连接。
说明书
一种煤气化废水处理系统
技术领域
本发明涉及废水处理领域，具体为一种煤气化废水处理系统。
背景技术
煤气化技术过程中产生的废水中含有大量的氨氮、酚类物质、单环芳烃和多环芳烃以及含氮、硫、氧的杂环化合物，还有部分油类及氰化物，COD(化学需氧量)浓度很高。煤气化废水具有废水排放量大、难降解有机污染物浓度高、处理难度大等特点。目前煤气化废水的处理，通常分为一级处理、二级处理和深度处理。一级处理即预处理，重视有机物质的回收，包括吸附、沉淀、萃取、汽提等单元;二级处理主要是生化处理;深度处理主要是采用混凝沉淀、固定化生物技术、吸附法、高级氧化法及超滤反渗透等处理技术对二级处理的出水进行深度处理已达到国家排放标准的要求或者废水回用的要求。
现有中国发明专利文献cn201410187662.4公开了一种煤气化废水处理与回用方法及其装置，该方法是将煤加压气化产生的煤气化废水依次进行中压汽提、换热预热/冷却、浅层气浮、水解酸化、厌氧-好氧生物处理、膜生物反应、臭氧氧化、物炭吸附、多介质过滤、自清洗过滤、超滤、保安过滤、反渗透、离子交换吸附工艺处理与回用，送入高压锅炉给水系统。涉及的步骤多，能耗高。
发明内容
本发明要解决的技术问题是提供一种步骤少，能耗低，处理后的废水能够满足回用的要求的煤气化废水处理系统。

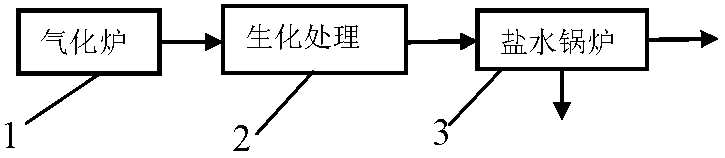

为了解决上述技术问题，本发明提供了一种煤气化废水处理系统，包括气化炉和生化处理子系统，所述气化炉废水出口与所述生化处理子系统废水进口连接，所述生化处理子系统用于将所述气化炉中排出的废水处理成盐水，其特征在于，所述生化处理子系统盐水出口连接有将盐水浓缩蒸发形成浓水的盐水锅炉。
进一步的，所述盐水锅炉上设有浓水出口。
进一步的，所述浓水出口设置在所述盐水锅炉底部。
进一步的，所述气化炉废水出口通过管道与所述生化处理子系统废水进口连接。
进一步的，所述生化处理子系统盐水出口通过管道与所述盐水锅炉连接。
进一步的，所述盐水锅炉上设有蒸汽出口。
进一步的，所述蒸汽出口与所述气化炉连接。
进一步的，所述蒸汽出口通过管道与所述气化炉连接。
进一步的，所述生化处理子系统和所述盐水锅炉之间连接有离子交换树脂罐。
进一步的，所述离子交换树脂罐两端分别通过管道与所述生化处理子系统及所述盐水锅炉连接。
本发明将传统煤气化废水深度处理阶段的反渗透工段或者多效蒸发工段中的设备改进为浓盐水锅炉，改进后，不仅废水深度处理工段的设备减少了，而且处理后的废水能够满足回用的要求。
