申请日2016.06.22
公开(公告)日2016.11.09
IPC分类号D06B23/00
摘要
本实用新型涉及一种煮漂机蒸发室防污水滴落装置，包括蒸发室，所述蒸发室内上方排列有多层形成中间高两边低的阶梯状结构的隔板;同侧上下相邻两层隔板之间位于上层的隔板设置有向下弯折的下弯挡水条，位于下层的隔板设置有向上弯折的上弯挡水条，上弯挡水条位于下弯挡水条内侧，并且下弯挡水条与下层的隔板之间、上弯挡水条与上层的隔板之间以及下弯挡水条与上弯挡水条之间均留有间隔。本实用新型煮漂机蒸发室防污水滴落装置结构简单，制造成本低，使用方便，能够有效避免污水滴落而影响布料品质。

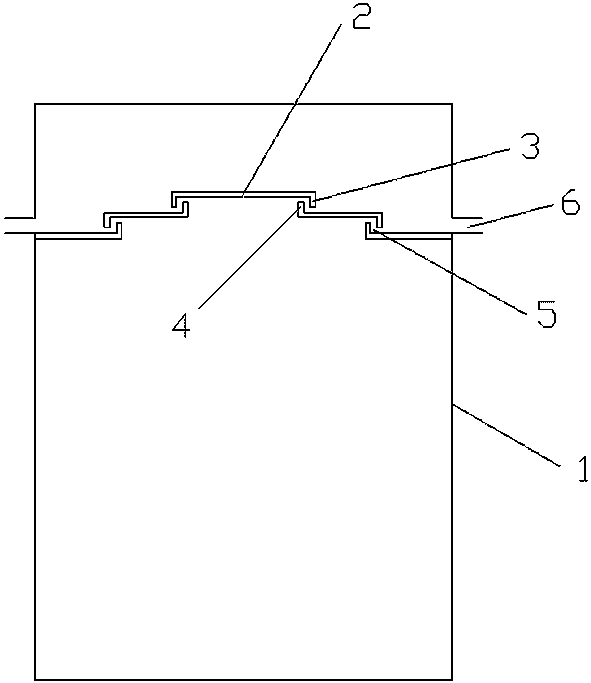

摘要附图
权利要求书
1.一种煮漂机蒸发室防污水滴落装置，其特征在于：包括蒸发室，所述蒸发室内上方排列有多层形成中间高两边低的阶梯状结构的隔板;同侧上下相邻两层隔板之间位于上层的隔板设置有向下弯折的下弯挡水条，位于下层的隔板设置有向上弯折的上弯挡水条，上弯挡水条位于下弯挡水条内侧，并且下弯挡水条与下层的隔板之间、上弯挡水条与上层的隔板之间以及下弯挡水条与上弯挡水条之间均留有间隔。
2.根据权利要求1所述的煮漂机蒸发室防污水滴落装置，其特征在于：两侧最底层隔板紧贴蒸发室侧壁，并且蒸发室的侧壁上设置有排水孔。
说明书
煮漂机蒸发室防污水滴落装置
技术领域
本实用新型涉及一种煮漂机蒸发室防污水滴落装置。
背景技术
煮漂机的蒸发室顶部经常会产生冷凝的污水滴落下来，污染了布料，影响布料品质。
实用新型内容
有鉴于此，本实用新型的目的是提供一种结构新颖的煮漂机蒸发室防污水滴落装置。
本实用新型采用以下方案实现：一种煮漂机蒸发室防污水滴落装置，包括蒸发室，所述蒸发室内上方排列有多层形成中间高两边低的阶梯状结构的隔板;同侧上下相邻两层隔板之间位于上层的隔板设置有向下弯折的下弯挡水条，位于下层的隔板设置有向上弯折的上弯挡水条，上弯挡水条位于下弯挡水条内侧，并且下弯挡水条与下层的隔板之间、上弯挡水条与上层的隔板之间以及下弯挡水条与上弯挡水条之间均留有间隔。
进一步的，两侧最底层隔板紧贴蒸发室侧壁，并且蒸发室的侧壁上设置有排水孔。
与现有技术相比，本实用新型具有以下有益效果：本实用新型煮漂机蒸发室防污水滴落装置结构简单，制造成本低，使用方便，能够有效避免污水滴落而影响布料品质。
为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。
