申请日2015.05.25
公开(公告)日2016.06.15
IPC分类号C02F11/00; C02F11/12
摘要
本发明提供一种微波污泥干化处理系统以及微波污泥干化处理方法，微波污泥干化处理系统包括：污泥泵、污泥成型机、污泥微波烘干机和干化污泥粉碎机。优点为：将污泥泵、污泥成型机、污泥微波烘干机和干化污泥粉碎机结合为一体，全面提高污泥干化效果，还具有能源清洁、自动化程度高、设备结构紧凑以及成本低的优点。
权利要求书
1.一种微波污泥干化处理系统，其特征在于，包括：污泥泵、污泥成型机、污泥微波烘干机和干化污泥粉碎机;
所述污泥泵的出料端与所述污泥成型机的进料口连接;所述污泥成型机的出料端位于所述污泥微波烘干机的微波布料带上;所述污泥微波烘干机的出料端的下方安装所述干化污泥粉碎机。
2.根据权利要求1所述的微波污泥干化处理系统，其特征在于，所述污泥泵的出料端通过可伸缩的高压软管与所述污泥成型机的进料口连接。
3.根据权利要求1所述的微波污泥干化处理系统，其特征在于，所述污泥成型机包括：成型装置、行走装置支架(2)、行走装置驱动机构和机架(3);
所述机架(3)设置有导轨(3-1)，所述行走装置支架(2)与所述导轨(3-1)滑动连接;所述行走装置驱动机构用于驱动所述行走装置支架(2)沿所述导轨(3-1)进行左右往复滑动;
所述成型装置固定安装于所述行走装置支架(2)上，所述成型装置包括：成型腔体、成型机头(1)、进料口(5)和筛孔板;所述成型腔体的一端与所述进料口连通;所述成型腔体的内部设置所述成型机头(1)，所述成型腔体的底部设置所述筛孔板。
4.根据权利要求3所述的微波污泥干化处理系统，其特征在于，所述成型腔体还配置有冲洗口(4)。
5.根据权利要求3所述的微波污泥干化处理系统，其特征在于，所述行走装置支架(2)设置于微波布料带的上方。
6.根据权利要求3所述的微波污泥干化处理系统，其特征在于，还包括：总控制器、微波布料带传输速度控制装置、微波布料带污泥均匀度检测器以及微波布料带污泥厚度检测器;
所述总控制器的输入端分别与所述微波布料带污泥均匀度检测器以及所述微波布料带污泥厚度检测器连接;所述总控制器的输出端分别与所述微波布料带传输速度控制装置以及所述行走装置驱动机构连接。
7.根据权利要求1所述的微波污泥干化处理系统，其特征在于，所述污泥微波烘干机包括：微波布料带(10)、污泥输送驱动机构、微波作用腔体(20)以及蒸汽排放装置(30);
所述污泥输送驱动机构用于驱动所述微波布料带(10)进行传动动作;所述微波布料带(10)的前端为进料端(40)，位于所述污泥成型机的出料端下方;所述微波布料带(10)的后端为出料端(50);所述微波布料带(10)的主体部分穿过所述微波作用腔体(20)，通过所述微波作用腔体(20)发出的微波，对所述微波布料带(10)所输送的污泥进行干化处理;所述微波作用腔体(20)的顶部安装用于将污泥干化产生的蒸汽向外排放的所述蒸汽排放装置(30)。
8.根据权利要求7所述的微波污泥干化处理系统，其特征在于，所述微波作用腔体(20)的腔体内壁均布有多个微波发生装置;
所述微波布料带(10)通过机架(60)支撑;
还包括：控制器、用于检测处理前污泥含水率的第1含水率检测传感器、用于检测处理后污泥含水率的第2含水率检测传感器、微波布料带行进速度控制单元以及微波功率控制单元;
所述控制器的输入端与所述第1含水率检测传感器和所述第2含水率检测传感器连接;所述控制器的输出端分别与所述微波布料带行进速度控制单元以及所述微波功率控制单元连接。
9.一种微波污泥干化处理方法，其特征在于，包括以下步骤：
步骤1，含水率75%～85%污泥通过污泥泵送入污泥成型机中;
步骤2，污泥成型机底部配置有5～20mm的筛孔板;
污泥成型机将送入到自身成型腔体内部的污泥由成型机头底部的筛孔挤出，挤出的污泥类似面条状;同时，通过电气控制行走装置支架进行左右方向连续往复动作，进而带动成型机头进行左右方向连续往复动作，并配合微波布料带的传输速度，实现将成型机头所挤出的面条状污泥均匀铺设于微波布料带上;
步骤3，在污泥输送驱动机构的驱动下，微波布料带所携带的面条状污泥运输到微波作用腔体内部，调节微波功率和/或调节微波布料带行进速度，使微波作用腔体对平摊状态的污泥进行高效加热，在污泥微波烘干机的出料端获得规定含水率的干化污泥;
步骤4，污泥微波烘干机的出料端所排出的干化污泥落入到干化污泥粉碎机的进料口，干化污泥粉碎机将干化污泥粉碎后收集，供后续进一步处理。
10.根据权利要求9所述的微波污泥干化处理方法，其特征在于，步骤2中，微波布料带的布料厚度为30-50mm;步骤3中，微波频率调节为2450MHZ。
说明书
微波污泥干化处理系统以及微波污泥干化处理方法
技术领域
本发明属于污泥处理技术领域，具体涉及一种微波污泥干化处理系统以及微波污泥干化处理方法。
背景技术
污泥干化是污水处理的后续部分，随着中国城市化进程的加快，城市污水处理厂仍不断增加，污泥产量也呈持续快速增长之势。社会的关注促使国家不得不对污泥的处理处置重视起来，国家的重视又促使了污泥处理处置市场的形成。即将到来的“十二五”，将重点放在污泥处置等方面。应“千方百计地将污泥处置搞上去”，鼓励污泥无害化。
目前，污泥干化设备以机械脱水及热力脱水为主，主要的机械设备有：转鼓式真空过滤机、转桶式离心机、板框压滤机、带式压滤脱水机、螺旋压榨脱水机、浆叶机、套筒机或流化床等。
然而，以上各种污泥干化设备，普遍存在以下问题：
(1)当采用热力脱水时，在污泥干化处理过程中，会产生烟尘、烟气、热油等污染物，从而对周围环境造成不利影响;
(2)当采用机械脱水时，由于机械脱水脱去的仅是污泥中自由间隙水，虽经脱水，污泥水份仍存在75%～85%左右，但75%-85%的含水率并不能使得污泥直接被处置，里面含有的有毒有害物质也没有被处理，因此，具有污泥干化干化效率低的问题;
(3)结构复杂、成本高。
发明内容
针对现有技术存在的缺陷，本发明提供一种微波污泥干化处理系统以及微波污泥干化处理方法，可有效解决上述问题。
本发明采用的技术方案如下：

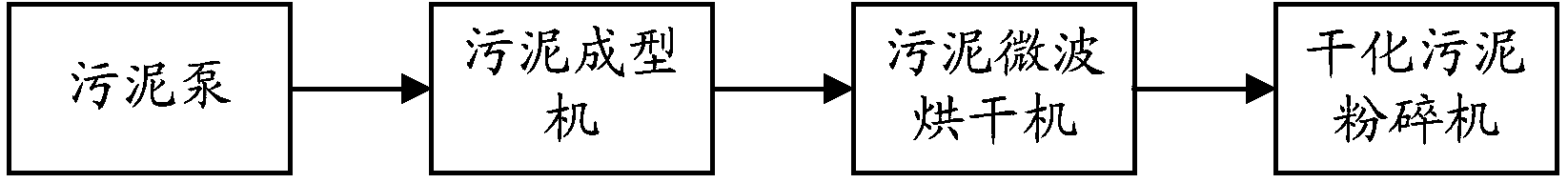

本发明提供一种微波污泥干化处理系统，包括：污泥泵、污泥成型机、污泥微波烘干机和干化污泥粉碎机;
所述污泥泵的出料端与所述污泥成型机的进料口连接;所述污泥成型机的出料端位于所述污泥微波烘干机的微波布料带上;所述污泥微波烘干机的出料端的下方安装所述干化污泥粉碎机。
优选的，所述污泥泵的出料端通过可伸缩的高压软管与所述污泥成型机的进料口连接。
优选的，所述污泥成型机包括：成型装置、行走装置支架(2)、行走装置驱动机构和机架(3);
所述机架(3)设置有导轨(3-1)，所述行走装置支架(2)与所述导轨(3-1)滑动连接;所述行走装置驱动机构用于驱动所述行走装置支架(2)沿所述导轨(3-1)进行左右往复滑动;
所述成型装置固定安装于所述行走装置支架(2)上，所述成型装置包括：成型腔体、成型机头(1)、进料口(5)和筛孔板;所述成型腔体的一端与所述进料口连通;所述成型腔体的内部设置所述成型机头(1)，所述成型腔体的底部设置所述筛孔板。
优选的，所述成型腔体还配置有冲洗口(4)。
优选的，所述行走装置支架(2)设置于微波布料带的上方。
优选的，还包括：总控制器、微波布料带传输速度控制装置、微波布料带污泥均匀度检测器以及微波布料带污泥厚度检测器;
所述总控制器的输入端分别与所述微波布料带污泥均匀度检测器以及所述微波布料带污泥厚度检测器连接;所述总控制器的输出端分别与所述微波布料带传输速度控制装置以及所述行走装置驱动机构连接。
优选的，所述污泥微波烘干机包括：微波布料带(10)、污泥输送驱动机构、微波作用腔体(20)以及蒸汽排放装置(30);
所述污泥输送驱动机构用于驱动所述微波布料带(10)进行传动动作;所述微波布料带(10)的前端为进料端(40)，位于所述污泥成型机的出料端下方;所述微波布料带(10)的后端为出料端(50);所述微波布料带(10)的主体部分穿过所述微波作用腔体(20)，通过所述微波作用腔体(20)发出的微波，对所述微波布料带(10)所输送的污泥进行干化处理;所述微波作用腔体(20)的顶部安装用于将污泥干化产生的蒸汽向外排放的所述蒸汽排放装置(30)。
优选的，所述微波作用腔体(20)的腔体内壁均布有多个微波发生装置;
所述微波布料带(10)通过机架(60)支撑;
还包括：控制器、用于检测处理前污泥含水率的第1含水率检测传感器、用于检测处理后污泥含水率的第2含水率检测传感器、微波布料带行进速度控制单元以及微波功率控制单元;
所述控制器的输入端与所述第1含水率检测传感器和所述第2含水率检测传感器连接;所述控制器的输出端分别与所述微波布料带行进速度控制单元以及所述微波功率控制单元连接。
本发明提供一种微波污泥干化处理方法，包括以下步骤：
步骤1，含水率75%～85%污泥通过污泥泵送入污泥成型机中;
步骤2，污泥成型机底部配置有5～20mm的筛孔板;
污泥成型机将送入到自身成型腔体内部的污泥由成型机头底部的筛孔挤出，挤出的污泥类似面条状;同时，通过电气控制行走装置支架进行左右方向连续往复动作，进而带动成型机头进行左右方向连续往复动作，并配合微波布料带的传输速度，实现将成型机头所挤出的面条状污泥均匀铺设于微波布料带上;
步骤3，在污泥输送驱动机构的驱动下，微波布料带所携带的面条状污泥运输到微波作用腔体内部，调节微波功率和/或调节微波布料带行进速度，使微波作用腔体对平摊状态的污泥进行高效加热，在污泥微波烘干机的出料端获得规定含水率的干化污泥;
步骤4，污泥微波烘干机的出料端所排出的干化污泥落入到干化污泥粉碎机的进料口，干化污泥粉碎机将干化污泥粉碎后收集，供后续进一步处理。
优选的，步骤2中，微波布料带的布料厚度为30-50mm;步骤3中，微波频率调节为2450MHZ。
本发明的有益效果如下：
本发明提供的微波污泥干化处理系统以及微波污泥干化处理方法具有以下优点：
将污泥泵、污泥成型机、污泥微波烘干机和干化污泥粉碎机结合为一体，全面提高污泥干化效果，还具有能源清洁、自动化程度高、设备结构紧凑以及成本低的优点。
