申请日2016.06.23
公开(公告)日2017.05.10
IPC分类号C02F3/12
摘要

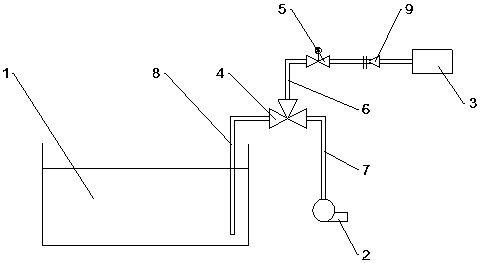

本实用新型涉及一种污水处理曝气搅拌装置，包括污水池、罗茨风机、空气压缩机和三通阀;罗茨风机上设置有一通风出口A，空气压缩机上设置有一压缩空气出口B，所述三通阀上设置有一个气体出口X和两个气体入口，即气体入口Y和气体入口Z;所述罗茨风机的通风出口A通过气管E与三通阀上的气体入口Y相连，空气压缩机的压缩空气出口B通过气管F与三通阀上的气体入口Z相连，三通阀的气体出口X通过气管G与污水池相连，且气管G通入至污水池底部。本实用新型的优点在于：通过设置一空气压缩机，在管口堵塞时，将压缩空气通入气管G，利用高压的压缩空气将管口的堵塞物冲出，有效的解决了管口堵塞的问题，使曝气装置可继续正常工作。
摘要附图
权利要求书
1.一种污水处理曝气搅拌装置，其特征在于：包括污水池、罗茨风机、空气压缩机和三通阀;所述污水池中储存有待处理污水，罗茨风机上设置有一通风出口A，空气压缩机上设置有一压缩空气出口B，所述三通阀上设置有一个气体出口X和两个气体入口，即气体入口Y和气体入口Z;所述罗茨风机的通风出口A通过气管E与三通阀上的气体入口Y相连，空气压缩机的压缩空气出口B通过气管F与三通阀上的气体入口Z相连，三通阀的气体出口X通过气管G与污水池相连，且气管G通入至污水池底部。
2.根据权利要求1所述的一种污水处理曝气搅拌装置，其特征在于：所述气管F上还设置有一电磁阀。
3.根据权利要求1所述的一种污水处理曝气搅拌装置，其特征在于：所述气管F上空气压缩机的压缩空气出口处还设置有一安全阀。
说明书
一种污水处理曝气搅拌装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理曝气搅拌装置。
背景技术
在污水处理的过程中，需要在曝气池中停留，对污水曝气搅拌处理，向污水中注入空气，将空气中的氧气混入至污水中，以满足污水中好氧微生物所需的氧气量以及污水与活性污泥充分接触的混合条件。
传统的曝气搅拌装置，罗茨风机直接将空气通入至污水中，而由于污水中有较多的杂物，在曝气搅拌的过程中难免会出现伸入污水中的气管堵塞的情况，这会影响曝气装置的正常工作，从而影响整个污水处理流程的运行，导致污水处理效果不佳。
实用新型内容
本实用新型要解决的技术问题是提供一种可有效解决气管堵塞的曝气搅拌装置。
为解决上述技术问题，本实用新型的技术方案为：一种污水处理曝气搅拌装置，其创新点在于：包括污水池、罗茨风机、空气压缩机和三通阀;
所述污水池中储存有待处理污水，罗茨风机上设置有一通风出口A，空气压缩机上设置有一压缩空气出口B，所述三通阀上设置有一个气体出口X和两个气体入口，即气体入口Y和气体入口Z;
所述罗茨风机的通风出口A通过气管E与三通阀上的气体入口Y相连，空气压缩机的压缩空气出口B通过气管F与三通阀上的气体入口Z相连，三通阀的气体出口X通过气管G与污水池相连，且气管G通入至污水池底部。
进一步的，所述气管F上还设置有一电磁阀。
进一步的，所述气管F上空气压缩机的压缩空气出口处还设置有一安全阀。
本实用新型的优点在于：
1)通过设置一空气压缩机，在管口堵塞时，将压缩空气通入气管G，利用高压的压缩空气将管口的堵塞物冲出，有效的解决了管口堵塞的问题，使曝气装置可继续正常工作;
2)电磁阀的设置可自动控制气管F的导通和关闭，根据实际需要决定是否导通，更加人性化;
3)安全阀的设置，使空气压缩机的压力限定在安全范围，使用更加安全。
