申请日2016.08.04
公开(公告)日2017.01.11
IPC分类号B01D36/02
摘要
本实用新型涉及污水处理领域，具体涉及一种卧式污水过滤装置，包括与污水池相连接的抽水管，所述的抽水管与接水槽相连通，接水槽一端与排水口相连通，排水口设置在过滤池Ⅰ内，过滤池Ⅰ底部中心处设有过滤孔，过滤池Ⅰ正下方设有压滤机，压滤机正下方设有过滤池Ⅱ，过滤池Ⅱ内活动设有滤网，过滤池Ⅱ底部通过出水管与清水池相连通，避免了很多建筑工地的污水任意排放，使污水得到了回收利用，不仅保护了自然环境，而且为社会节约了水资源。
权利要求书

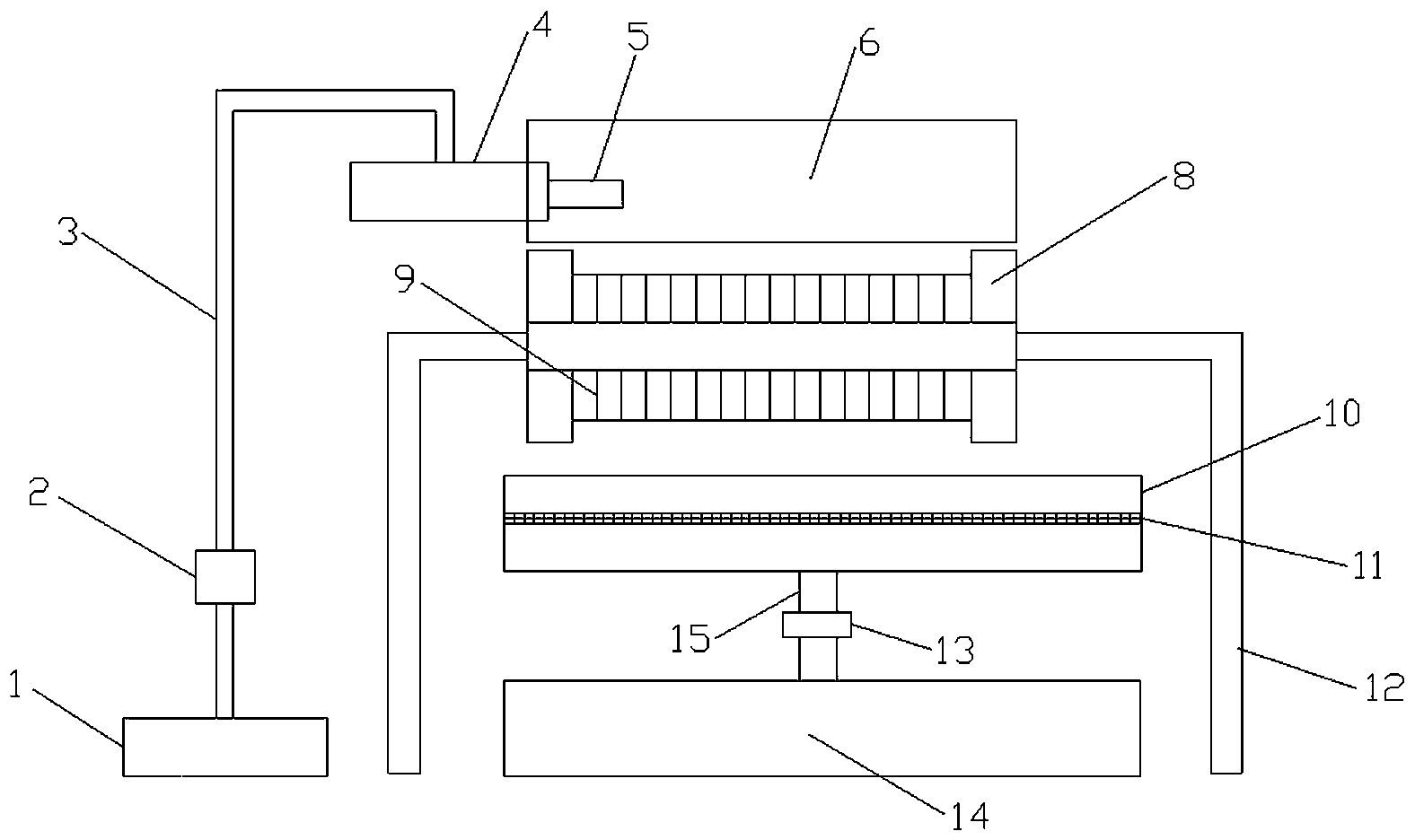

1.一种卧式污水过滤装置，包括与污水池(1)相连接的抽水管(3)，其特征在于：所述的抽水管(3)与接水槽(4)相连通，接水槽(4)一端与排水口(5)相连通，排水口(5)设置在过滤池Ⅰ(6)内，过滤池Ⅰ(6)底部中心处设有过滤孔(7)，过滤池Ⅰ(6)正下方设有压滤机(8)，压滤机(8)正下方设有过滤池Ⅱ(10)，过滤池Ⅱ(10)内活动设有滤网(11)，过滤池Ⅱ(10)底部通过出水管(15)与清水池(14)相连通。
2.根据权利要求1所述的卧式污水过滤装置，其特征在于：所述的抽水管(3)上连接有水泵(2)。
3.根据权利要求1所述的卧式污水过滤装置，其特征在于：所述的压滤机(8)上设有滤布(9)，压滤机(8)与支撑架(12)相连接。
4.根据权利要求1所述的卧式污水过滤装置，其特征在于：所述的出水管(15)上设有阀门(13)。
5.根据权利要求1所述的卧式污水过滤装置，其特征在于：所述的过滤池Ⅱ(10)上部开口，过滤池Ⅱ(10)内中部设有滤网(11)。
6.根据权利要求1所述的卧式污水过滤装置，其特征在于：所述的过滤池Ⅰ(6)上部开口。
说明书
一种卧式污水过滤装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种卧式污水过滤装置。
背景技术
随着我国经济的快速发展，各地都大兴土木，住宅、写字楼、商场等等，各种建筑工地随处可见。现在在任何一个城市，放眼望去都能看见高高的塔吊，这已成为建筑工地的象征。有建筑工地的地方，往往给人们一种脏、乱、差的感觉。其中一方面是因为建筑工地的污水外溢横流，导致泥泞不堪，时间长了，水蒸发后又导致沙尘四起，这都是因为建筑工地的污水随意排放所致。建筑工地的污水主要是泥浆水，其是一种水中含有一定量的微细泥颗粒的悬浮液体. 泥浆的特性取决于它的成分，和当地的地质条件有关，一般有如下特性：外观：土黄色，均匀有粘性，长时间静止不分层，比重：1.20 ～ 1.46( 其中黄沙比重1.6) ;含泥量20%～30%，PH 值：6 ～ 7。这些泥浆来源于建筑打桩等建筑工序。
由于建筑工地通常处于“拓荒”的环境中，导致其没有市政污水处理系统可用。即便有市政污水处理系统，由于其含有的泥浆破坏性极强，一般也不允许向市政的污水处理系统中排放，否则会造成市政污水管路的堵塞和破坏。因而很多建筑工地的污水就“任意排放”了，由此造成前述的脏、乱、差的现象。由于建筑工地污水独特的特点，一般的污水处理设备不适用。
发明内容
针对现有技术的不足，本实用新型提供一种结构简单，操作使用方便，造价低廉，适合建筑工地污水处理的卧式污水过滤装置。
本实用新型的技术方案是这样实现的：一种卧式污水过滤装置，包括与污水池相连接的抽水管，所述的抽水管与接水槽相连通，接水槽一端与排水口相连通，排水口设置在过滤池Ⅰ内，过滤池Ⅰ底部中心处设有过滤孔，过滤池Ⅰ正下方设有压滤机，压滤机正下方设有过滤池Ⅱ，过滤池Ⅱ内活动设有滤网，过滤池Ⅱ底部通过出水管与清水池相连通。
所述的抽水管上连接有水泵。
所述的压滤机上设有滤布，压滤机与支撑架相连接。
所述的出水管上设有阀门。
所述的过滤池Ⅱ上部开口，过滤池Ⅱ内中部设有滤网。
所述的过滤池Ⅰ上部开口。
本实用新型具有如下的有益效果：结构简单，操作使用方便，造价低廉;避免了很多建筑工地的污水任意排放，使污水得到了回收利用，不仅保护了自然环境，而且为社会节约了水资源;污水经过过滤池Ⅰ、压滤机和过滤池Ⅱ的三重过滤，保证过滤效果好。
