申请日2016.07.30
公开(公告)日2017.03.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种废水过滤净化再利用生物处理装置，其结构包括装置本体、水处理箱、过滤箱、进水管、散水头、散水孔、通气管道、曝气管网、纤维膜片、悬浮生物填料、送水管道、生物转盘、滤膜体、细滤网、出水管;所述装置本体由水处理箱和过滤箱组成;本实用新型结构简单，设备成本和使用成本低，增加了废水在处理后的活性，增加水的含氧量，能够有效清除废水中的有机物，能够对较细的悬浮物和水中杂质进行最后的过滤，使得出水悬浮物和浑浊度接近于零，使处理后的废水可直接回用。
权利要求书

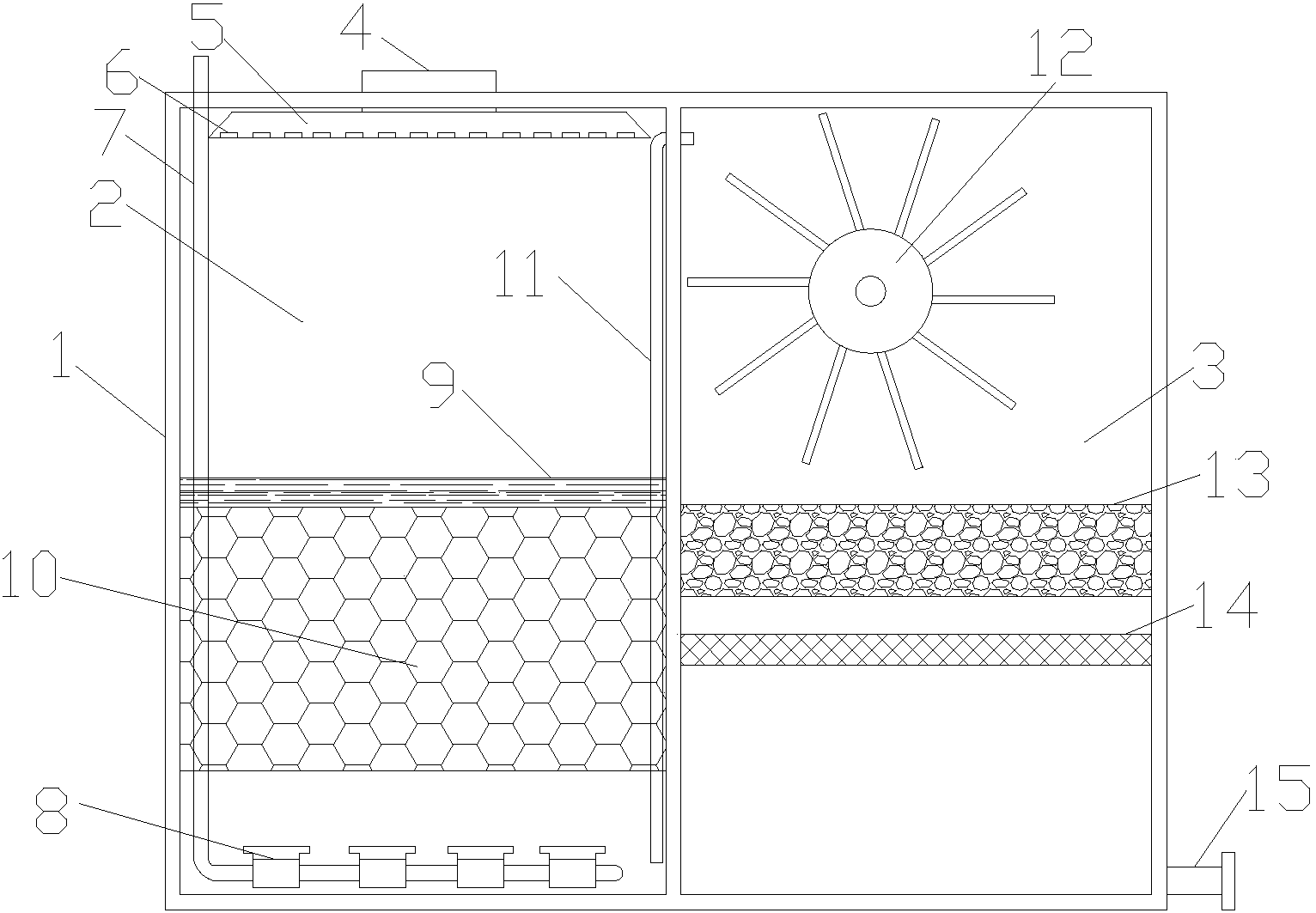

1.一种废水过滤净化再利用生物处理装置，其特征在于：其结构包括装置本体(1)、水处理箱(2)、过滤箱(3)、进水管(4)、散水头(5)、散水孔(6)、通气管道(7)、曝气管网(8)、纤维膜片(9)、悬浮生物填料(10)、送水管道(11)、生物转盘(12)、滤膜体(13)、细滤网(14)、出水管(15);所述装置本体(1)由水处理箱(2)和过滤箱(3)组成，所述水处理箱(2)顶部设有进水管(4)，所述进水管(4)与水处理箱(2)内的散水头(5)连接，所述散水头(5)底面设有若干散水孔(6)，所述通气管道(7)设在水处理箱(2)靠近左壁和底部的位置上，所述通气管道(7)上设有若干曝气管网(8)，所述水处理箱(2)内设有纤维膜片(9)，所述纤维膜片(9)下方设有悬浮生物填料(10)，所述水处理箱(2)和过滤箱(3)通过送水管道(11)连接，所述过滤箱(3)内设有生物转盘(12)，所述生物转盘(12)往下设有滤膜体(13)，所述滤膜体(13)往下设有细滤网(14)，所述过滤箱(3)底部设有出水管(15)，所述曝气管网(8)和水处理箱(2)连通。
2.根据权利要求1所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述生物转盘(12)由转盘(121)、转轴(122)、膜填料槽(123)、透孔(124)和叶片(125)组成。
3.根据权利要求2所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述转盘(121)内设有转轴(122)，所述转盘(121)与叶片(125)连接。
4.根据权利要求2所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述叶片(125)下方的槽孔为膜填料槽(123)，所述膜填料槽(123)内填装有生物膜填料网。
5.根据权利要求2所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述叶片(125)上设有若干透孔(124)，所述透孔(124)内设有过滤网。
6.根据权利要求2所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述转盘(121)、膜填料槽(123)、透孔(124)和叶片(125)上均能生成生物膜。
7.根据权利要求1所述的一种废水过滤净化再利用生物处理装置，其特征在于：所述散水头(5)内部为多管道分流结构，所述悬浮生物填料(10)为镂空结构，所述悬浮生物填料(10)外壁上设有若干小孔洞。
说明书
一种废水过滤净化再利用生物处理装置
技术领域
本实用新型是一种废水过滤净化再利用生物处理装置，属于生物处理设备领域。
背景技术
当今世界由于水资源的日益匮乏，废水回收利用越来越得到重视，现有技术大都采用膜生物污水处理及回用处理设备大都结构复杂，成本高，很难得到广泛的应用，限制了污水处理设备的普及。
现有技术公开了申请号为：CN201420097082.1的一种逐级跌落推流污水生物处理装置;该实用新型包括沉淀池和至少一级生物处理池，沉淀池和各级生物处理池依次通过隔墙连接，各个池体的高度由沉淀池至最后一级生物处理池逐级降低;该装置增加了挂模量，跌落的水体冲击叶片带动生物转盘转动，无需动力，同时采用多级生物处理，提高了有机物的去除效果和处理效率;但是，该实用新型成本高，结构复杂，对污水的过滤效果差，出水悬浮物较高，出水水质较浑浊，在处理后不可直接回用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水过滤净化再利用生物处理装置，以解上述设备成本高，结构复杂，对污水的过滤效果差，出水悬浮物较高，出水水质较浑浊，在处理后不可直接回用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水过滤净化再利用生物处理装置，其结构包括装置本体、水处理箱、过滤箱、进水管、散水头、散水孔、通气管道、曝气管网、纤维膜片、悬浮生物填料、送水管道、生物转盘、滤膜体、细滤网、出水管;所述装置本体由水处理箱和过滤箱组成，所述水处理箱顶部设有进水管，所述进水管与水处理箱内的散水头连接，所述散水头底面设有若干散水孔，所述通气管道设在水处理箱靠近左壁和底部的位置上，所述通气管道上设有若干曝气管网，所述水处理箱内设有纤维膜片，所述纤维膜片下方设有悬浮生物填料，所述水处理箱和过滤箱通过送水管道连接，所述过滤箱内设有生物转盘，所述生物转盘往下设有滤膜体，所述滤膜体往下设有细滤网，所述过滤箱底部设有出水管，所述曝气管网和水处理箱连通。
进一步地，所述生物转盘由转盘、转轴、膜填料槽、透孔和叶片组成;
进一步地，所述转盘内设有转轴，所述转盘与叶片连接;
进一步地，所述叶片下方的槽孔为膜填料槽，所述膜填料槽内填装有生物膜填料网;
进一步地，所述叶片上设有若干透孔，所述透孔内设有过滤网;
进一步地，所述转盘、膜填料槽、透孔和叶片上均能生成生物膜;
进一步地，所述散水头内部为多管道分流结构，所述悬浮生物填料为镂空结构，所述悬浮生物填料外壁上设有若干小孔洞。
本实用新型的有益效果：结构简单，设备成本和使用成本低，水处理箱在结构设计上散水头对进水管注入的废水进行均匀喷洒，加快了处理效率和处理结果，悬浮生物填料对废水内的微生物起到了很好地吸附和处理作用，纤维膜片起到了废水过滤以及限制悬浮生物填料移动范围的作用使悬浮生物填料的效果得到最大化利用，曝气管网能够增加废水在处理后的活性，增加水的含氧量，生物转盘对进入到过滤箱的废水进行初步生物膜处理，对注入的废水中的有机物进行中和反应，有效清除废水中的有机物，滤膜体能够对反应中产生的杂质和悬浮物进行过滤，细滤网为纤维网，能够对较细的悬浮物和水中杂质进行最后的过滤，使得出水悬浮物和浑浊度接近于零，使处理后的废水可直接回用。
