申请日2016.07.30
公开(公告)日2017.02.01
IPC分类号C02F9/04; A01K1/01; C02F103/20
摘要

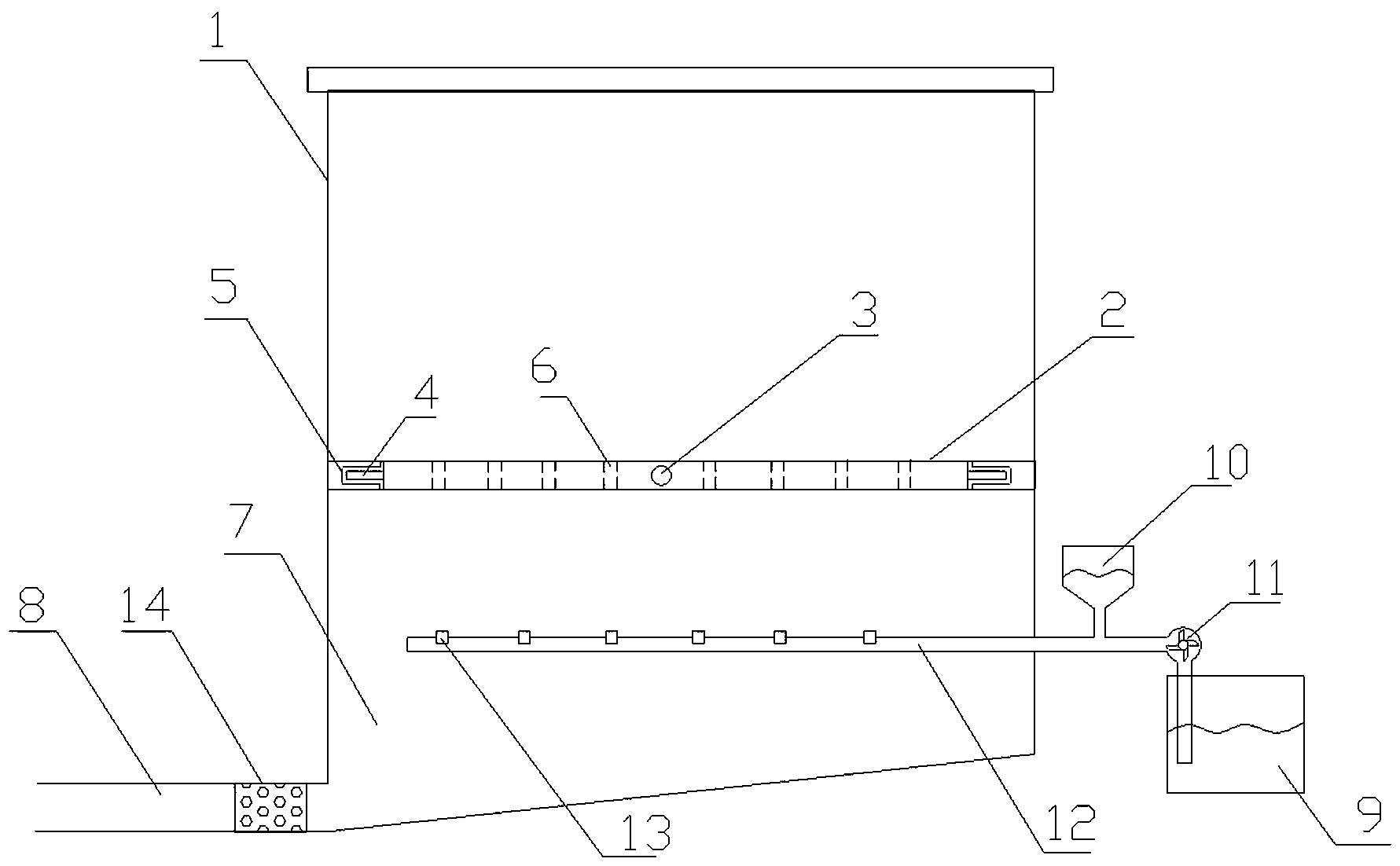

本实用新型公开了一种规模化养猪场废污水处理装置，包括设置在猪舍地面上的平板，平板通过转轴实现正反面360度翻转，平板两侧通过可伸缩的凸块固定在猪舍地面上的凹槽内，平板上设有若干用于排污的滤孔，平板下方设有污水池，污水池底部设有排污管，污水处理系统还包括储水箱、消毒罐、泵和输送管，储水箱和消毒罐分别与输送管连接，泵设置在输送管道内，输送管一端设置在污水池底部与平板之间，另一端设置在猪舍外部，输送管上设有若干用于清理平板的喷头。本实用新型相对于传统的猪舍清理消毒和排污方法，通过采用翻转平板实现在地下的自动清理和消毒，使污水的排出也更彻底。
权利要求书
1.一种规模化养猪场废污水处理装置，其特征在于，包括设置在猪舍地面上的平板，所述平板通过转轴实现正反面360度翻转，所述平板两侧通过可伸缩的凸块固定在猪舍地面上的凹槽内，所述平板上设有若干用于排污的滤孔，所述平板下方设有污水池，所述污水池底部设有排污管，所述污水处理系统还包括储水箱、消毒罐、泵和输送管，所述储水箱和消毒罐分别与输送管连接，所述泵设置在输送管内，所述输送管一端设置在污水池底部与平板之间，另一端设置在猪舍外部，所述输送管上设有若干用于清理平板的喷头。
2.如权利要求1所述的规模化养猪场废污水处理装置，其特征在于：所述排污管内设有可更换的滤芯。
3.如权利要求1所述的规模化养猪场废污水处理装置，其特征在于：所述污水池的底部为倾斜平面且排污管设置在污水池底部较低一端。
4.如权利要求1所述的规模化养猪场废污水处理装置，其特征在于：所述喷头为高压喷头且方向朝上设置。
5.如权利要求1所述的规模化养猪场废污水处理装置，其特征在于：所述消毒罐、泵和储水箱均设置在猪舍外部。
说明书
规模化养猪场废污水处理装置
技术领域：
本实用新型涉及一种排污装置，特别是涉及一种规模化养猪场废污水处理装置。
背景技术：
近年来在国家生猪扶持政策的鼓励下，各地中小规模猪场逐渐增多。为了防止猪产生疾病，需要定期对猪舍进行清洗和处理。通常，清理的频率为一个月到一个星期不等，传统的清理和排污方法为地面清理，污水流经地下排出，由于此种方法需要劳动强度较大，而且需要水洗和消毒两个步骤分开进行，因此花费的时间也比较高，对猪舍内的猪需要频繁转移。
实用新型内容：
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种规模化养猪场废污水处理装置，通过采用翻转平板实现在地下的自动清理和消毒，使污水的排出也更彻底。
为解决以上技术问题，本实用新型通过以下技术方案予以实现：
一种规模化养猪场废污水处理装置，包括设置在猪舍地面上的平板，所述平板通过转轴实现正反面360度翻转，所述平板两侧通过可伸缩的凸块固定在猪舍地面上的凹槽内，所述平板上设有若干用于排污的滤孔，所述平板下方设有污水池，所述污水池底部设有排污管，所述污水处理系统还包括储水箱、消毒罐、泵和输送管，所述储水箱和消毒罐分别与输送管连接，所述泵设置在输送管道内，所述输送管一端设置在污水池底部与平板之间，另一端设置在猪舍外部，所述输送管上设有若干用于清理平板的喷头。
优选的，所述排污管内设有可更换的滤芯。
优选的，所述污水池的底部为倾斜平面且排污管设置在污水池底部较低一端。
优选的，所述喷头为高压喷头且方向朝上设置。
优选的，所述消毒罐、泵和储水箱均设置在猪舍外部。
有益效果：
本实用新型提供的规模化养猪场废污水处理装置，相对于传统的猪舍清理消毒和排污方法，本实用新型采用翻转平板实现在地下的自动清理和消毒，污水的排出也更彻底。
