申请日2016.07.30
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种微生物的紫外线污水处理器，其结构包括：紫外线处理室、污水进水口、氧化池、紫外线处理室进水口、端盖装置、管道、接电装置、紫外线灯管、污水出水口，本实用新型结构简单，除污效果好，处理水质较好，利用微生物降解污水的处理器氧化池中设置的微生物处理单元和微孔曝气器，可以实现微生物对污水中有机物的充分分解而提高了污水水质;紫外线杀菌器可以对污水中的细菌和微生物进行分解，避免了污水中细菌和微生物对环境的污染。
权利要求书

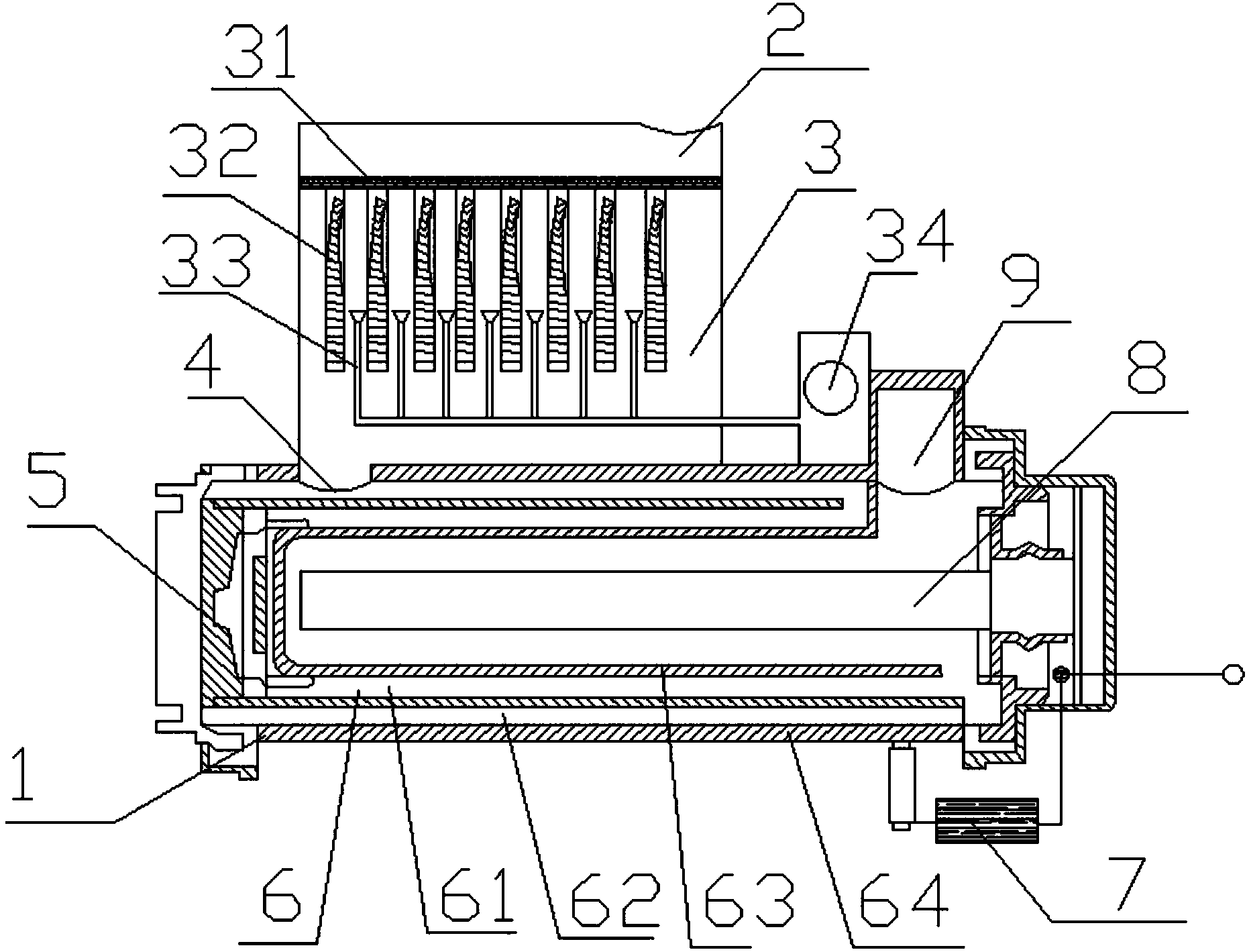

1.一种微生物的紫外线污水处理器，其特征在于：其结构包括：紫外线处理室(1)、污水进水口(2)、氧化池(3)、紫外线处理室进水口(4)、端盖装置(5)、管道(6)、接电装置(7)、紫外线灯管(8)、污水出水口(9)，所述氧化池(3)固定设置在紫外线处理室(1)上方，所述污水进水口(2)设置在氧化池(3)上，所述紫外线处理室进水口(4)接通紫外线处理室(1)和氧化池(3)设置在氧化池(3)底部，所述端盖装置(5)设置在紫外线处理室(1)两端，所述管道(6)设置在紫外线处理室(1)内部，所述接电装置(7)连接在端盖装置(5)上，所述紫外线灯管(8)设置在紫外线处理室(1)内部，所述污水出水口(9)设置在紫外线处理室(1)上方，所述氧化池(3)上包括过滤网(31)、微生物处理单元(32)、微孔曝气器(33)和供气装置(34)，所述过滤网(31)设置在微生物处理单元(32)上部，所述微生物处理单元(32)设有8个设置在氧化池(3)内部，所述微生物处理单元(32)设置有与供气装置(34)相连接的微孔曝气器(33)，所述端盖装置(5)上包括盖体(51)、螺旋导引座(52)、通孔(53)、下定位座(54)、上定位座(55)、灯座(56)和端盖(57)，所述灯座(56)和紫外线灯管(8)相连接，所述灯座(56)设置在端盖(57)上，所述下定位座(54)设在盖体(51)上，所述通孔(53)设置在螺旋导引座(52)上，所述螺旋导引座(52)设置在盖体(51)上方，所述紫外线灯管(8)两端分别被上定位座(55)和下定位座(54)所固定，所述管道(6)上包括内层水管道(61)、外层水管道(62)、内层石英管(63)和外层石英管(64)，所述内层石英管(63)设置在紫外线处理室(1)内壁，所述内层水管道(61)和外层水管道(62)被内层石英管(63)相隔，所述内层石英管(63)和外层石英管(64)被外层水管道(62)相隔，所述接电装置(7)上包括接线柱(71)和螺管线(72)，所述接线柱(71)和螺管线(72)相连接。
2.根据权利要求1所述的一种微生物的紫外线污水处理器，其特征在于：所述紫外线处理室(1)外部底部设有一小孔，所述接线柱(71)安装在孔内，所述接线柱(71)与孔间安装有o型密闭圈。
3.根据权利要求1所述的一种微生物的紫外线污水处理器，其特征在于：所述螺管线(72)接入端盖(57)中的电路板并与插头中的接地相连接。
说明书
一种微生物的紫外线污水处理器
技术领域
本实用新型是一种微生物的紫外线污水处理器，属于环境保护领域。
背景技术
工业污水的处理是社会普遍关注的热点，由于工业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大。目前大多采用常规技术的联合处理工艺，这些工艺往往流程长、传递过程耗能大、运行成本高，难以达到理想的处理效果。特别是高盐高浓度有机污水一直是处理的难点，污水中有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高，给企业“节能减排”带来极大的压力，因此，目前急需高效实用的污水处理器。
现有技术公开申请号为：201320701285.2的一种紫外线杀菌装置，这种紫外线杀菌装置包括壳体、检测装置、驱动装置、控制装置、消毒装置和电池模块，检测装置、驱动装置、控制装置、消毒装置和电池模块都位于壳体内，检测装置、驱动装置、消毒装置和电池模块与控制装置电性连接，消毒装置包括地板消毒装置，地板消毒装置设有紫外线消毒灯和防辐射隔离罩。可以自动走动并进行地板消毒或空间消毒，还可以自动充电和遥控，使用方便的紫外线杀菌装置，但其结构较复杂、除污效果较差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种微生物的紫外线污水处理器，以解决结构较复杂、除污效果较差的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种微生物的紫外线污水处理器，其结构包括：紫外线处理室、污水进水口、氧化池、紫外线处理室进水口、端盖装置、管道、接电装置、紫外线灯管、污水出水口，所述氧化池固定设置在紫外线处理室上方，所述污水进水口设置在氧化池上，所述紫外线处理室进水口接通紫外线处理室和氧化池设置在氧化池底部，所述端盖装置设置在紫外线处理室两端，所述管道设置在紫外线处理室内部，所述接电装置连接在端盖装置上，所述紫外线灯管设置在紫外线处理室内部，所述污水出水口设置在紫外线处理室上方，所述氧化池上包括过滤网、微生物处理单元、微孔曝气器和供气装置，所述过滤网设置在微生物处理单元上部，所述微生物处理单元设有8个设置在氧化池内部，所述微生物处理单元设置有与供气装置相连接的微孔曝气器，所述端盖装置上包括盖体、螺旋导引座、通孔、下定位座、上定位座、灯座和端盖，所述灯座和紫外线灯管相连接，所述灯座设置在端盖上，所述下定位座设在盖体上，所述通孔设置在螺旋导引座上，所述螺旋导引座设置在盖体上方，所述紫外线灯管两端分别被上定位座和下定位座所固定，所述管道上包括内层水管道、外层水管道、内层石英管和外层石英管，所述内层石英管设置在紫外线处理室内壁，所述内层水管道和外层水管道被内层石英管相隔，所述内层石英管和外层石英管被外层水管道相隔，所述接电装置上包括接线柱和螺管线，所述接线柱和螺管线相连接。
进一步地，所述紫外线处理室外部底部设有一小孔，所述接线柱安装在孔内，所述接线柱与孔间安装有o型密闭圈;
进一步地，所述螺管线接入端盖中的电路板并与插头中的接地相连接。
本实用新型的有益效果：本实用新型结构简单，除污效果好，处理水质较好，利用微生物降解污水的处理器氧化池中设置的微生物处理单元和微孔曝气器，可以实现微生物对污水中有机物的充分分解而提高了污水水质;紫外线杀菌器可以对污水中的细菌和微生物进行分解，避免了污水中细菌和微生物对环境的污染。
